Produktbeschreibung
1.4 Äußerer Aufbau des Geräts

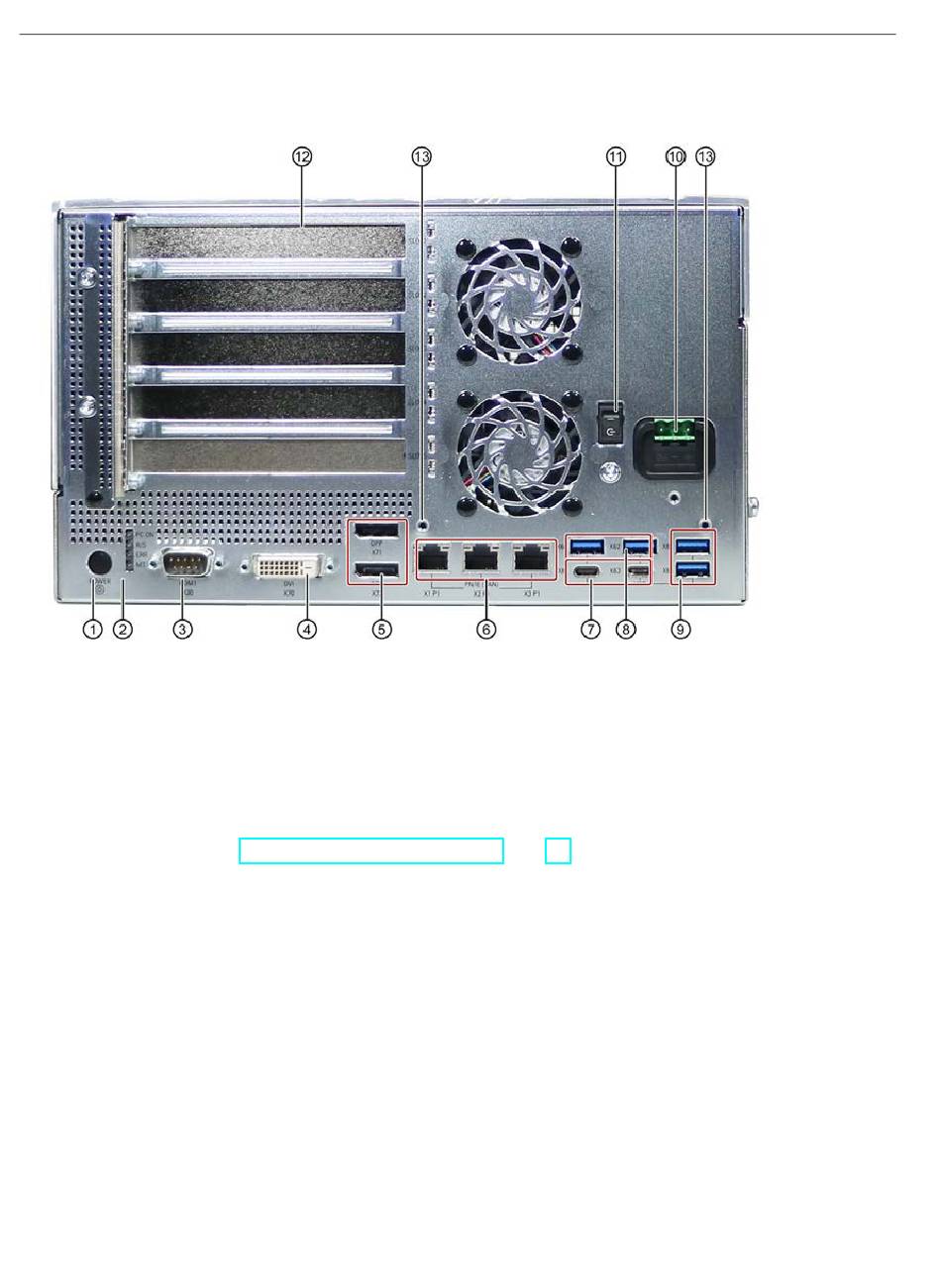

Gerät mit fünf Erweiterungssteckplätzen
Ein-Aus-Taster
4 Status-LEDs
COM1 X30
DVI/VGA X70
DisplayPort
X71/X72
3 × Ethernet
X1P1/X2P1/X3P1
2 × USB
X61/X63
2 × USB
X60/X62
18
Der Ein-Aus-Taster hat drei Funktionen:
PC einschalten: 1x kurz drücken
Betriebssystem herunterfahren und PC ausschalten: 1x kurz drücken
PC ausschalten ohne Herunterfahren des Betriebssystems (Hardware-Reset): länger als
4 Sekunden drücken.
Hinweis: Der BIOS-Setup-Eintrag "State After G3" ist auf "S0 State (=Always On)" vorein-
gestellt. Somit wird das Gerät über den Ein-Aus-Schalter eingeschaltet. Dann brauchen Sie
zum Einschalten den Ein-Aus-Taster nicht zu betätigen.
Statusanzeige des Betriebszustands (Seite 21)
Serielle Schnittstelle
DVI-D-Anschluss für CRT- oder LCD-Monitor mit DVI-Schnittstelle
DisplayPort-Anschluss für digitalen Monitor
X1P1, links: RJ45-Ethernet-Anschluss 1 (exclusiver PCI-Interrupt) mit
10/100/1000 MBit/s, iAMT-fähig
X2P1, Mitte: RJ45-Ethernet-Anschluss 2 (shared PCI-Interrupt) mit 10/100/1000 MBit/s
X3PI, rechts: RJ45-Ethernet-Anschluss 3 (shared PCI-Interrupt) mit 10/100/1000 MBit/s
USB 3.1 Gen. 2 Typ C high current, abwärts kompatibel zu USB 3.0/2.0/1.1
USB 3.1 Gen. 2 Typ A high current, abwärts kompatibel zu USB 3.0/2.0/1.1
SIMATIC IPC627E
Betriebsanleitung, 12/2018, A5E44297193-AA
