Voraussetzung
● Sie haben die Informationen unter "Landesspezifische Hinweise zur
Versorgungsspannung (Seite 46)" beachtet.
● Die DC 24 V-Stromquelle muss an die Eingangsdaten des Gerätes angepasst sein
(siehe Technische Daten (Seite 111)).
Vorgehensweise
1. Stellen Sie sicher, dass sich der Ein-Aus-Schalter in der Stellung "0" (AUS) befindet,
damit beim Anschließen der DC 24 V-Versorgung kein unbeabsichtigter Geräteanlauf
stattfindet.
2. Schalten Sie die externe DC 24 V-Stromversorgung aus.

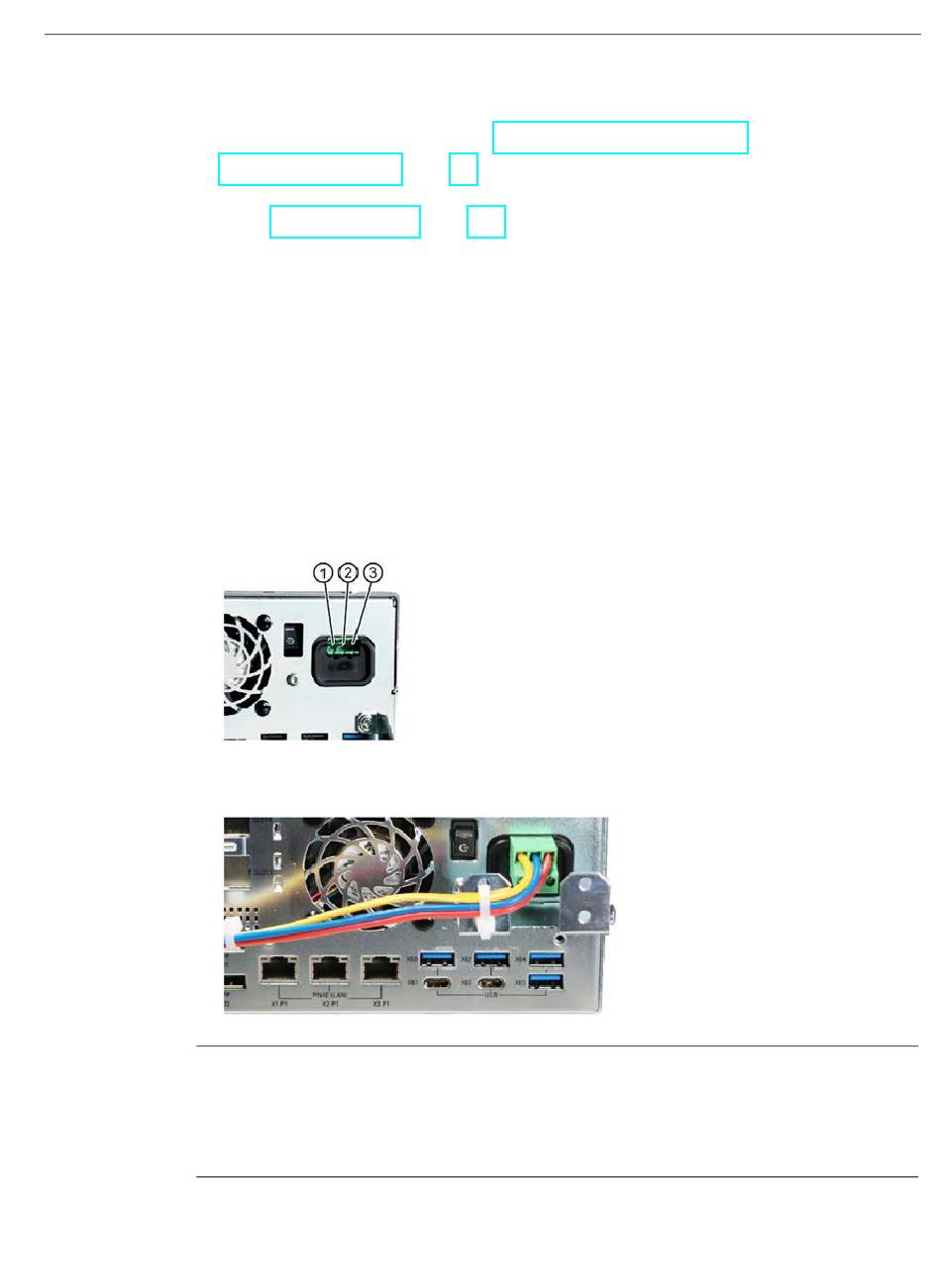

3. Verbinden Sie den DC 24 V-Steckverbinder mit dem Gerät.
Beachten Sie die richtige Polung der Kontakte:
①
②
③
4. Schrauben Sie bei Bedarf die beiliegende Steckerverriegelung an.
5. Sichern Sie die DC 24 V-Leitung über einen Kabelbinder an der Steckerverriegelung.
Hinweis
Verpolungsschutz
Die DC 24 V-Stromversorgung besitzt einen Verpolungsschutz. Bei Verwechslung der
Anschlussleitungen DC 24 V und Masse wird das Gerät nicht beschädigt, schaltet aber nicht
ein. Nach korrektem Anschluss der Stromversorgung ist das Gerät wieder betriebsbereit.
SIMATIC IPC627E
Betriebsanleitung, 12/2018, A5E44297193-AA
Schutzleiter
Masse
DC 24 V
Gerät einbauen und anschließen
3.3 Gerät anschließen
