Anschluss Bedienelemente
4.1
CC8 mit Heizteil, Basisversion
1. Den Kabelbaum CC8 Bedienelemente extern mit
Heizteil mit dem im Fahrzeugarmaturbrett einge-
bauten Bedienelement verbinden.
2. Den Relaissockel mit dazugehörigen Relais entwe-
der in der Nähe des Magnetventils im Motorraum
oder an geeigneter Stelle hinter dem Armaturen-
brett einbauen.
4.2
CC8 mit Heizteil und
Raumthermostat
1. Für die Versionen mit Thermostat- und Frischluft-
option muss zuerst der zusätzliche für die Tempe-
raturregelung
geltende
Bedienelemente-Kabelbaum angeschlossen wer-
den, bevor dieser ans Bedienelement im Armatu-
renbrett angeschlossen wird.
2. Für die Einbindung des Thermostatmoduls mit
beiden Umschaltrelais (Verbindung über einge-
schobene Relaissockelnuten) wird empfohlen, die
Regeleinheiten hinter dem Armaturenbrett zu
platzieren.
HINWEIS
Nach vollständiger Montage der Aufdachklimaanlage
mit Thermostat- oder Frischluftoption am Fahrzeug-
dach muss bei der Verlegung der Kältemittel- und
Wasserschläuche der Temperaturfühler als Komponen-
te der Temperaturregelung eingebaut werden.
3. Temperaturfühler mit 13 m Anschlussleitungslänge
vom Thermostatmodul im Armaturenbrett zum Um-
luftansaugkanal der Aufdachklimaanlage verlegen.
Temperaturregler
Heizen/Kühlen
Kabelbaum
mit
dem
ohne
Beleuchtung
Heizen
AUS
Kühlen
Hauptschalter
Heizen/Kühlen

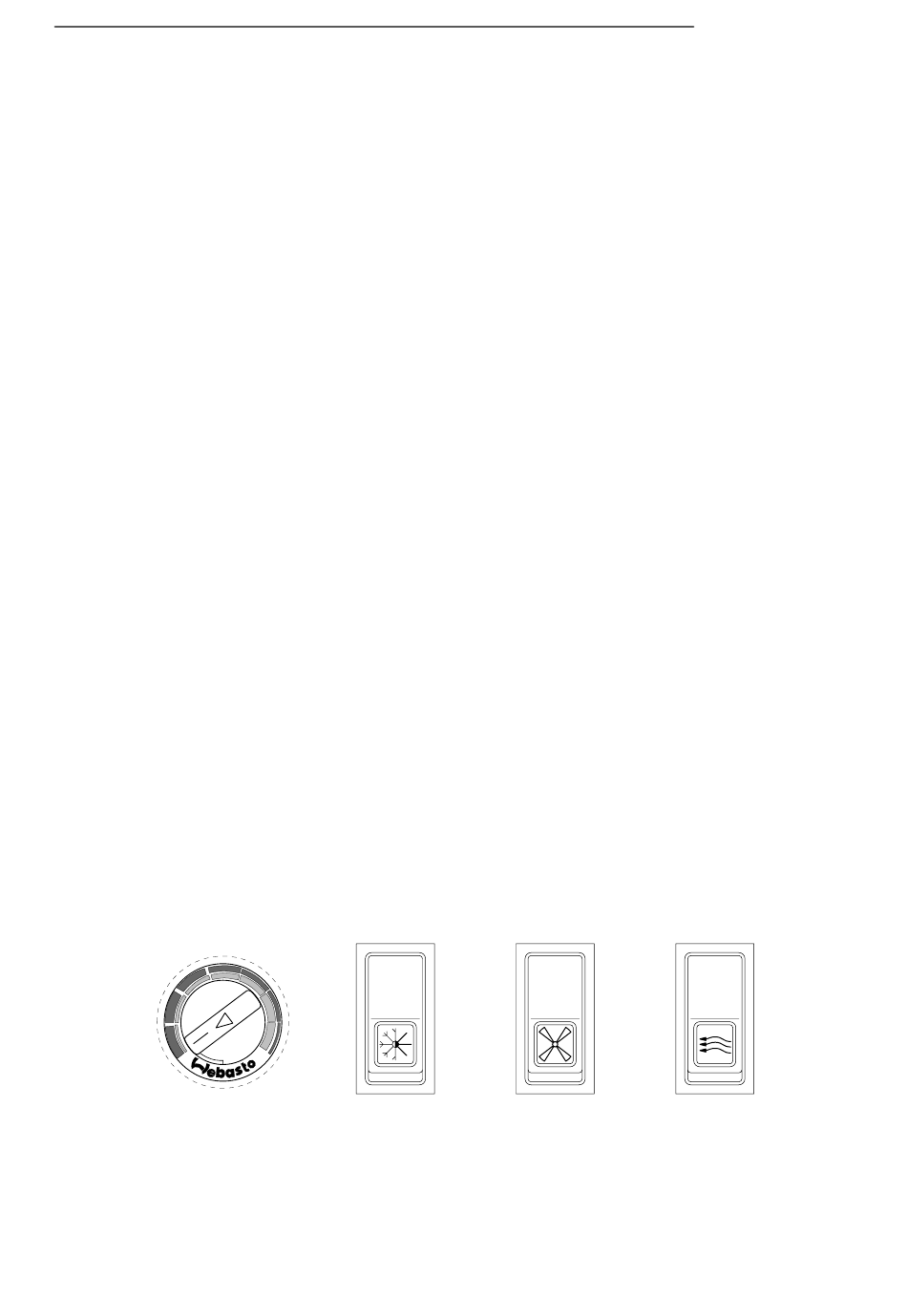

Abb. 3 Bedienelemente
5
Bedien- und Anzeigeelemente
Die Bedienung der CC8 Aufdachklimaanlagen mit
Heizteil erfolgt über zwei Wipptastenschalter und einen
optionalen Temperaturregler (Sollwertgeber-Schalter)
gemäß Abb. 3.
Die Temperaturregelung ist dabei abhängig von der
Stellung des 2-Stufenschalters Heizen/Kühlen der
Klimaanlage.
Zusätzlich wird bei der CC8 Frischluftoption ein
Wippschalter für die Frischluftklappe eingebaut.
Die Bedienelemente bestehen aus:
–
Sollwertgeber (Temperaturregler)
–
Blende rund mit blauem und rotem Temperatur-
schweif
–
Klimaanlage Heizen/Kühlen (3-Stufenschalter)
–
3-Stufen Wippschalter (Gebläsestärke)
–
Wippschalter (Frischluftklappe) (2-Stufenschalter)
mit Beleuchtungsanzeige, wenn Frischluftklappe
offen
Die Bedien- und Anzeigeelemente sind vorzugsweise
am Armaturenbrett einzubauen.
ohne
Beleuchtung
1
2
3
auf
Gebläsestufen
CC8 mit Heizteil
Beleuchtung
bei AUF
zu
Frischluftklappe
9
