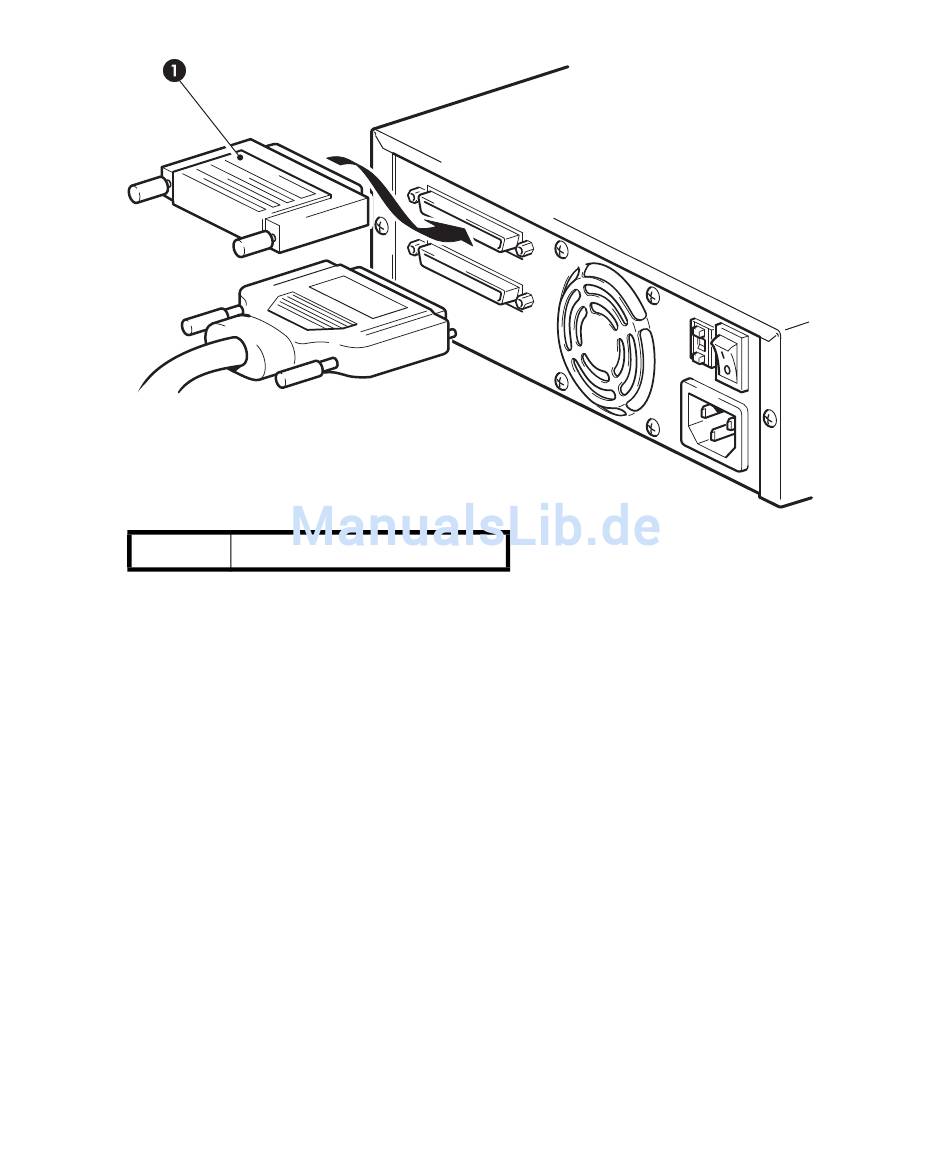

Abbildung 13
1
4.
Verbinden Sie den HD-Stecker des SCSI-Kabels mit einem SCSI-Eingang auf der Rückseite des
Bandlaufwerks und ziehen Sie die Schrauben am Anschluss fest. (Siehe
5.
Verbinden Sie den Multimode-Abschlusswiderstand mit dem anderen SCSI-Anschluss des
Bandlaufwerks und sichern Sie diesen durch Anziehen der Befestigungsschrauben. Der
Multimode-Abschlusswiderstand erkennt, ob es sich um einen SE- oder LVD-Host-Busadapter handelt,
und stellt automatisch die geeignete Terminierung bereit.
Warum benötigt das Bandlaufwerk einen Abschlusswiderstand?
Abschlusswiderstände sind erforderlich, da sie am SCSI-Bus die richtige Spannung bereitstellen und
unerwünschte Signalreflexionen verhindern, welche die Datenübertragungen beeinträchtigen
können. Es gilt folgende Richtlinie:
Es muss an beiden Enden des Busses ein Abschlusswiderstand vorhanden sein. Der
Abschlusswiderstand darf sich nicht zwischen den Busenden befinden.
Normalerweise bildet der HBA ein Ende des SCSI-Busses und stellt eine Terminierung zur
Verfügung. Daher müssen Sie sicherstellen, dass am anderen Ende des Busses ein
Abschlusswiderstand vorhanden ist. Wenn das Bandlaufwerk das letzte Gerät am SCSI-Bus ist, muss
der Abschlusswiderstand am Bandlaufwerk angeschlossen werden.
Wenn Sie hinter dem Bandlaufwerk weitere Geräte an den SCSI-Bus anschließen möchten, müssen
Sie den SCSI-Abschlusswiderstand entfernen und an diesen SCSI-Anschluss das nächste Gerät
anschließen. Stecken Sie den Abschlusswiderstand am letzten Gerät in der Gerätekette ein.
Anschließen des SCSI-Kabels
SCSI-Abschlusswiderstand
HP StorageWorks DLT VS160-Bandlaufwerke Benutzerhandbuch
Abbildung
13.)
31
