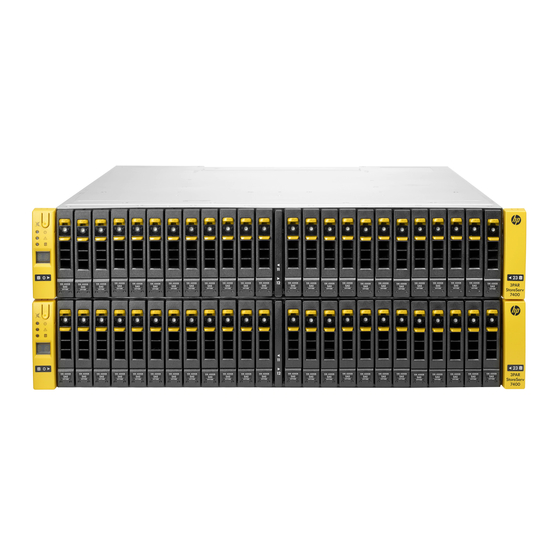

HP 3PAR StoreServ 7000 und 7000c
Storage Installationshandbuch
Zusammenfassung
Dieses Handbuch richtet sich an qualifizierte Techniker, die die Installation des HP 3PAR StoreServ 7000 und 7000c Storage
Systems (7200, 7200c, 7400, 7400c, 7440c) und der zugehörigen Hardwarekomponenten ausführen.
HP Teilenummer: QR482-96698
Ausgabedatum: November 2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP 3PAR StoreServ 7000

Inhaltszusammenfassung für HP 3PAR StoreServ 7000

  • Seite 1 HP 3PAR StoreServ 7000 und 7000c Storage Installationshandbuch Zusammenfassung Dieses Handbuch richtet sich an qualifizierte Techniker, die die Installation des HP 3PAR StoreServ 7000 und 7000c Storage Systems (7200, 7200c, 7400, 7400c, 7440c) und der zugehörigen Hardwarekomponenten ausführen. HP Teilenummer: QR482-96698...
  • Seite 2 © Copyright 2014 Hewlett-Packard Development Company, L.P. Die hierin enthaltenen Informationen können ohne Ankündigung geändert werden. Die Gewährleistungen für HP Produkte und Services werden ausschließlich in der entsprechenden, zum Produkt bzw. zum Service gehörenden Gewährleistungserklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiteren Gewährleistungsansprüche abzuleiten. HP haftet nicht für technische bzw. redaktionelle Fehler oder fehlende Informationen.

  • Seite 3: Inhaltsverzeichnis

    2 Erste Schritte....................9 Tools............................9 Sicherheitshinweise........................9 Vermeiden von Schäden durch elektrostatische Entladung............9 Racks..........................11 Überprüfen der Verpackung.....................11 Einlösen und Registrieren der HP 3PAR-Lizenzen................12 Storage System-Einbau......................12 Checkliste zum Einbau der Storage System-Hardware..............12 3 Übersicht über die Storage System-Komponenten..........13 Übersicht über die Nummerierung der Komponenten..............13 Laufwerksnummerierung......................13 Controller Nodes.......................14...
  • Seite 4 Seite Time and Region......................84 Seite Change Passwords.....................85 Seite Summary........................87 Seite Apply Settings......................87 Seite Finish........................88 Starten des Assistenten zum Einrichten des HP 3PAR Storage Systems..........89 Seite Welcome........................90 Seite Enter Serial Number....................90 Seite Verify Storage System....................92 Seite Configure Networking....................93 Seite Configure Time......................93 Seite Change Password......................95...
  • Seite 5 12 Rückmeldungen zur Dokumentation............103 A Inhaltsliste zu HP 3PAR StoreServ 7000 (Controller und Storage) und M6700 Series (Storage) ..................104 Komponenten des HP 3PAR StoreServ 7000 und M6700............104 Zubehörkits..........................108 Serviceprozessor-Field Replaceable Unit (FRU)................108 Schienenkits.........................108 B Verbesserte Sicherheit mit Datenverschlüsselung..........111 C Hinzufügen von Laufwerken und Expansion Drive Enclosures......112 Hinzufügen von Laufwerken ....................114...

  • Seite 6: Allgemeine Standortplanung

    1 Allgemeine Standortplanung Eine erfolgreiche Installation des HP 3PAR StoreServ 7000 Storage Systems erfordert eine sorgfältige Planung und Überwachung in Zusammenarbeit mit autorisierten HP Händlern. Eine sorgfältige Planung hilft Ihnen dabei, eine effizientere Installation sowie eine höhere Zuverlässigkeit, Verfügbarkeit und Wartungsfreundlichkeit zu erzielen. In diesem Kapitel werden allgemeine Empfehlungen für die physische Planung und Vorbereitung des Standorts für die Installation des...

  • Seite 7: Transportverpackungen Für Storage System-Racks

    Anzeichen von Manipulation überprüfen und sowohl HP als auch das Transportunternehmen über eventuelle Unregelmäßigkeiten benachrichtigen. Nachdem das System installiert und durch HP 3PAR Mitarbeiter konfiguriert wurde, informieren Sie sich im Dokument HP 3PAR OS Common Criteria Administrator’s Reference dazu, wie Sie sicherstellen, dass die Hardware und Software wie bestellt geliefert wurden und dass das System wie erwartet konfiguriert ist.

  • Seite 8: Akklimatisierung

    Storage System erforderlich ist, damit es an seinen Aufstellort bewegt werden kann. HINWEIS: Weitere Informationen zur Positionierung des Storage Systems und zum Freihalten von Platz für den Wartungszugriff finden Sie im HP 3PAR StoreServ 7000 Storage Standortplanungshandbuch. Akklimatisierung Storage Systeme werden bei extremen Temperaturen transportiert bzw. gelagert und können einige Zeit benötigen, um sich vor dem Starten an die Betriebstemperaturen anzupassen.

  • Seite 9: Erste Schritte

    2 Erste Schritte Bevor Sie beginnen, lesen Sie sich die folgenden Richtlinien durch, um einen erfolgreichen Installationsprozess sicherzustellen. Wenden Sie sich für Hilfestellungen bei der Installation an den HP Support, oder rufen Sie http:// www.hp.com/support auf. Tools Die folgenden Tools sind nicht erforderlich, können jedoch nützlich sein, insbesondere beim Entpacken und Installieren des Storage Systems.
  • Seite 10 Schaden zu verhindern. Beachten Sie folgende Vorsichtsmaßnahmen, um Schäden durch elektrostatische Entladungen zu verhindern: Transportieren Sie Produkte in antistatischen Behältnissen wie leitfähigen Rohren, Taschen oder Schachteln. Entnehmen Sie statisch empfindliche Komponenten erst an statisch nicht geladenen Arbeitsplätzen aus ihren Behältern. Decken Sie die Arbeitsstationen mit genehmigtem Material ab, von dem elektrostatische Ladung aufgenommen wird.

  • Seite 11: Racks

    Racks Stellen Sie sicher, dass Sie die entsprechenden Vorsichtsmaßnahmen für die Stabilität und Sicherheit des Racks ergriffen haben. Beachten Sie sämtliche Warnungen in der Installationsanleitung. WARNUNG! Beachten Sie folgende Hinweise, um Verletzungen oder Beschädigungen der Geräte zu vermeiden: Halten Sie sich an die vor Ort geltenden Sicherheitsrichtlinien für die Handhabung von schweren Geräten.

  • Seite 12: Einlösen Und Registrieren Der Hp 3Par-Lizenzen

    Das Summary Entitlement Certificate befindet sich in einem blauen Umschlag in dem Zubehörkit, das sich im Lieferumfang des Systems befindet. Das Zertifikat muss über das HP Licensing for Software-Portal eingelöst werden, bevor Sie mit dem Einbau und der Installation der Hardware- und Softwarekomponenten beginnen.

  • Seite 13: Übersicht Über Die Storage System-Komponenten

    Das Storage System kann die folgenden Laufwerks- und Node Enclosure-Typen aufweisen: Das HP M6710 Drive Enclosure (2U24) enthält bis zu 24 Stück 2,5 Zoll Small Form Factor (SFF) Serial Attached SCSI-Laufwerke (SAS) in vertikaler Anordnung in einer einzigen Reihe auf der Vorderseite des Enclosures (nummeriert 0 bis 23).

  • Seite 14: Controller Nodes

    Controller Nodes befinden sich auf der Rückseite des Node Enclosures. Das HP Storage System der 3PAR StoreServ 7000-Serie weist zwei oder vier Knoten auf. Für ein System mit 2 Knoten: Knoten 0 und Knoten 1 sowie für ein 4-Knoten-System: Knoten 0 und Knoten 1 im unteren Controller Enclosure und Knoten 2 und Knoten 3 im oberen Controller Enclosure in einem System mit vier Knoten.
  • Seite 15 Abbildung 3 HP 3PAR StoreServ 7200 Controller Nodes Abbildung 4 HP 3PAR StoreServ 7400 Controller Nodes Übersicht über die Nummerierung der Komponenten...

  • Seite 16: Controller Node Pcie-Steckplätze Und -Ports

    Controller Node PCIe-Steckplätze und -Ports Tabelle 1, „Storage System-Erweiterungskarten“ beschreibt Standardkonfigurationen der HP 3PAR StoreServ 7000 Storage Systeme: Tabelle 1 Storage System-Erweiterungskarten Erweiterungskarten Knoten 0 und 1 Knoten 2 und 3 Nur zwei FC HBAs Je ein FC HBA Keine Erweiterungskarte...
  • Seite 17 Tabelle 2 Controller Node-Ports (Fortsetzung) Port SAS (DP-2 und DP- 1 ) – Zum Verbinden der Drive Enclosures und der I/O-Module mithilfe von SAS-Kabeln Node Interconnect – Wird mit Vier-Wege-Verbindungskabeln verwendet, die die Controller Nodes (nur 7400 und 7400c mit vier Knoten, 7440c) verbinden PCI-e-Steckplatz für optionale HBA-Adapter: 4-Port 1 Gbit/s Ethernet, 4-Port 8 Gbit/s FC HBA, 2-Port 10Gb Ethernet, 2-Port 16 Gbit/s FC, 2-Port 10 Gbit/s HINWEIS:...

  • Seite 18: I/O-Module

    Abbildung 6 M6710 I/O-Modul Abbildung 7 M6720 I/O-Modul HINWEIS: Die I/O-Module befinden sich in den Einschüben 0 und 1 im HP M6710 und HP M6720 Drive Enclosure. Netz-/Kühlungsmodule Beim Netz-/Kühlungsmodul handelt es sich um ein integriertes Netzteil, einen Akku und einen Lüfter.
  • Seite 19 Abbildung 8 Nummerierung der Netz-/Kühlungsmodule beim HP 3PAR 7200 (2U) Controller Node Enclosure Abbildung 9 Nummerierung der Netz-/Kühlungsmodule beim HP 3PAR 7400 (4U) Controller Node Enclosure Im HP 3PAR M6720 Drive Enclosure befinden sich die beiden Netz-/Kühlungsmodule diagonal zueinander. Die verbleibenden Netz-/Kühlungsmoduleinschübe werden mit Leermodulen abgedeckt (siehe Abbildung 10, „Netz-/Kühlungsmodulnummerierung beim HP M6710“...

  • Seite 20: Serviceprozessor

    Abbildung 1 1 Netz-/Kühlungsmodulnummerierung beim HP M6720 Serviceprozessor Das HP 3PAR StoreServ 7000 Storage System kann einen HP 3PAR Serviceprozessor (SP) enthalten oder einen virtuellen Serviceprozessor (VSP) verwenden. Wenn Ihre Konfiguration einen Serviceprozessor aufweist, befindet sich dieser unten im Rack unter den Enclosures und über den Stromverteiler-Einheiten.

  • Seite 21: Intallation Einer Stromverteilereinheit

    4 Intallation einer Stromverteilereinheit Dieses Kapitel enthält Informationen zur Installation für qualifiziertes Personal, von dem eine HP Basic PDU installiert wird. Sicherheit und Einhaltung behördlicher Bestimmungen Informationen zur Sicherheit, zum Umweltschutz und zur Zulassung finden Sie in den Sicherheits- und Konformitätsinformationen für Server-, Speicher-, Strom-, Netzwerk-, und Rack-Produkte, verfügbar auf der HP-Webseite (http://www.hp.com/support/Safety-Compliance-EnterpriseProducts).

  • Seite 22: Erforderliche Werkzeuge

    Achten Sie darauf, dass alle Schutzschalter in ausgeschalteter Stellung sind, bevor Sie die Stromzufuhr anschließen. Stellen Sie sicher, dass die einer Belastung ausgesetzten Produkte, die an die HP PDU angeschlossen sind, für den Betrieb mit derselben Leitungsspannung wie die PDU angepasst wurden oder in anderer Weise geeignet sind.
  • Seite 23 Eine Konfiguration mit einer einzelnen PDU und Ausgängen in Richtung Rückseite des Racks Eine Konfiguration mit doppelter PDU und Ausgängen in Richtung Mitte des Racks Empfohlene Hardwarekonfigurationen...
  • Seite 24 Eine umgedrehte PDU, deren Eingangsstromkabel an der Oberseite des Racks austritt 1U- und 0U-Konfigurationen Intallation einer Stromverteilereinheit...

  • Seite 25: Hardware-Installation

    Hardware-Installation Installation des PDU Richten Sie die Netzkabelhalterung an den mit "C" markierten Schraubenbohrungen aus und installieren Sie sie. Richten Sie die Befestigungsstifte an den mit "R" markierten Schraubenbohrungen aus und installieren Sie sie. Hardware-Installation...
  • Seite 26 Wenn Sie die PDU umgedreht installieren, installieren Sie einen Montagestift an der Unterseite der PDU. Installieren Sie bei Bedarf die Halterung für das Netzkabel. Intallation einer Stromverteilereinheit...
  • Seite 27 Falls erforderlich setzen Sie das Netzkabel ein und sichern es. Installieren Sie die PDU, und stellen Sie sicher, dass die Montagestifte am Rack fixiert sind. Hardware-Installation...
  • Seite 28 ACHTUNG: Wenn Sie das Rack mit installierten Komponenten transportieren, verwenden Sie stets die Transporthalterung, um die PDU im Rack zu sichern: Wenn die PDU nicht umgedreht wird, installieren Sie die Transporthalterung oberhalb der PDU. Wenn die PDU umgedreht wird, installieren Sie die Transporthalterung oberhalb des Montagestifts unterhalb der PDU.

  • Seite 29: Installation Der 1U Und 0U-Pdus

    Installation der 1U und 0U-PDUs Bringen Sie die Netzkabelhalterung an. Bringen Sie die entsprechenden Halterungen an: Installation der 1U-Transporthalterung Hardware-Installation...
  • Seite 30 Installation der 0U-Transporthalterung Setzen Sie die Käfigmuttern ein. Installation des PDU: 1U-Installation Intallation einer Stromverteilereinheit...

  • Seite 31: Befestigen Der Kabel

    0U-Installation Befestigen der Kabel Befestigen Sie das Kabelgewicht an der Halterung. Hardware-Installation...
  • Seite 32 Die Installation ist damit abgeschlossen. Intallation einer Stromverteilereinheit...

  • Seite 33: Einrichten Eines Werkseitig Integrierten Storage Systems

    Dieses Kapitel beschreibt die Schritte zum Einrichten eines Storage Systems, das in einem werkseitig integrierten HP Geräteschrank mit bereits installierten Komponenten geliefert wird. Bevor Sie ein Storage System einrichten, stellen Sie sicher, dass alle im HP 3PAR StoreServ 7000 Storage Standortplanungshandbuch dokumentierten Anforderungen erfüllt sind.

  • Seite 34: Überprüfen Der Verkabelung

    Bei einem 7400 System mit vier Knoten verfügen zwei Kabelführungshalterungen über Klettbänder zum Fixieren der Kabel. Sie können diese Halterungen entfernen und entsorgen, aber HP empfiehlt, dass Sie sie für eine zukünftige Verwendung aufheben. Lösen Sie zum Entfernen der Kabelführungshalterungen die Torx-Schrauben, und lösen Sie die Klettbänder von den Kabeln.
  • Seite 35 Halteschrauben“). HINWEIS: Stellen Sie sicher, dass die Halterungen ausgerichtet sind und sich auf einer Höhe mit den Verbindungsanschlüssen befinden, bevor Sie die Halteschrauben anziehen. HP empfiehlt ein Drehmoment von max. 19 in-lbs. Abbildung 15 Anziehen der Halteschrauben Anbringen und Entfernen der Transportkabelhalterung...

  • Seite 36: Entfernen Der Halterungen

    Entfernen der Halterungen Entfernen Sie die Transportkabelhalterungen erst, wenn der Geräteschrank an seinem endgültigen Standort aufgebaut ist. Entfernen Sie die Datenkabel aus den Kabelverbindern. Lösen Sie die Halteschrauben (siehe Abbildung 16, „Lösen der Halteschrauben“). Abbildung 16 Lösen der Halteschrauben Entfernen Sie die Halterungen. Achten Sie darauf, die angeschlossenen Datenkabel nicht zu beschädigen.

  • Seite 37: Einbauen Von Storage System-Komponenten In Ein Rack

    PCIe-Adapter Drive Enclosures Controller Node Enclosures Kabel Laufwerke Informationen zum Einrichten eines Storage Systems, das in einem vollständig geladenen HP Geräteschrank geliefert wird, finden Sie unter „Einrichten eines werkseitig integrierten Storage Systems“ (Seite 33). Entpacken der Laufwerke und Controller Node Enclosures Die Enclosures enthalten Knoten, I/O-Module und Netz-/Kühlungsmodule.

  • Seite 38: Montieren Eines 2U Schieneneinschubs Am Rack

    HINWEIS: Die mittlere Befestigungsschiene wird nur in einem HP Rack verwendet, dessen Pfosten auf 29 Zoll erweitert sind. Bringen Sie die mittlere Befestigungsschiene an, wenn das System an einen anderen Standort transportiert wird. Bewahren Sie die mittleren Befestigungsschienen auf, wenn sie nicht verwendet werden.

  • Seite 39: Montieren Eines 4U-Schieneneinschubs Am Rack

    Abbildung 18 Anbringen der mittleren Befestigungsschiene Wiederholen Sie die Schritte 1 bis 5 für die andere Schiene. Überprüfen Sie beide Seiten vorne und hinten am Rack, um sicherzustellen, dass alle Schrauben ordnungsgemäß angebracht sind. Montieren eines 4U-Schieneneinschubs am Rack Stellen Sie sicher, dass jede Schiene (links und rechts) mit der Seite der Rackpfosten übereinstimmt.

  • Seite 40: Einbauen Von Enclosures

    Abbildung 19 Anbringen der mittleren Befestigungsschiene Wiederholen Sie die Schritte 1 bis 5 für die andere Schiene. Bringen Sie an der Rackbohrung zwei Positionen über der Schiene an beiden Seite eine Käfigmutter an. Abbildung 20 Einsetzen der Käfigmutter Überprüfen Sie beide Seiten vorne und hinten am Rack, um sicherzustellen, dass alle Schrauben ordnungsgemäß...
  • Seite 41 HINWEIS: Beim Einbau eines 7400 Enclosures mit zwei Knoten, muss oberhalb des Enclosures 2U Platz für ein Upgrade auf ein Vierknotensystem freigehalten werden. Im Lieferumfang sind Etiketten zum Anbringen an zwei Füllblenden enthalten, um diesen Platz zu reservieren. So bauen Sie ein Enclosure in das Rack ein: Stellen Sie sicher, dass das Enclosure ordnungsgemäß...

  • Seite 42: Richtlinien Zum Einbauen Von Laufwerken In Disk Enclosures

    Dieser Abschnitt bietet Informationen zu den Anforderungen und der Einbaureihenfolge für Laufwerke in SFF und LFF Drive Enclosures. In HP 3PAR 7200/7400 Controller Node Enclosures und HP M6710 (2U) Drive Enclosures können nur 2,5 Zoll Laufwerke eingebaut werden. Die 3,5 Zoll Laufwerke können nur in 4U M6720 Drive Enclosures eingebaut werden.

  • Seite 43: Richtlinie Zur Zuordnungs- Und Ladereihenfolge (Gemischte Sff- Und Lff-Laufwerke)

    Richtlinie zur Zuordnungs- und Ladereihenfolge (gemischte SFF- und LFF-Laufwerke) In einem Storage System mit gemischten HP M6710 und M6720 Drive Enclosures muss jedes Drive Enclosure mindestens drei Laufwerkspaare aufweisen. Zusätzliche Upgrades können alle SFF- und LFF-Laufwerke oder eine Mischung aus SFF- und LFF-Laufwerken enthalten. Die Laufwerke müssen jedoch stets in Paaren mit demselben Laufwerkstyp verwendet werden.
  • Seite 44 HINWEIS: Alle Drive Enclosures müssen mindestens ein Laufwerk aufweisen, bevor Sie das Enclosure einschalten, damit Verkabelungsfehler vermieden werden. ACHTUNG: Füllblenden für leere Laufwerkeinschübe werden bereitgestellt und müssen verwendet werden, wenn nicht alle Einschübe im Enclosure mit Laufwerken bestückt sind. ACHTUNG: Behandeln Sie Laufwerke vorsichtig, um möglichen Schäden und Datenverlusten vorzubeugen.
  • Seite 45 Abbildung 26 Einbauen eines 3,5 Zoll Laufwerks Richtlinien zum Einbauen von Laufwerken in Disk Enclosures...

  • Seite 46: Einbauen Des Serviceprozessors In Das Storage System

    Seriennummer wird SP000 vorangestellt. Wenn die 3PAR-Seriennummer beispielsweise 1614983 lautet, geben Sie SP0001614983 ein. Gehen Sie wie hier beschrieben vor, wenn Sie den HP 3PAR Serviceprozessor in ein vorhandenes Rack einbauen. Bevor Sie anfangen, stellen Sie sicher, dass Sie über das richtige Serviceprozessor 1U Montagekit (Teilenr.
  • Seite 47 Abbildung 27 Schienenkitkomponenten (Teilenummer 68381 1-001) Zusätzlich zu den gelieferten Komponenten benötigen Sie möglicherweise Folgendes: Schrauben, passend für das Rack mit den Gewindebohrungen Schraubendreher Optionaler Kabelführungsarm (siehe Abbildung 28, „Kabelführungsarm“) Einbauen des Serviceprozessors in das Storage System...
  • Seite 48 Planen Sie das Racklayout stets, bevor Sie die Komponenten einbauen. Informationen zur optimalen Knoten- und Drive Enclosure-Positionierung in bestimmten Konfigurationen finden Sie im HP 3PAR StoreServ 7000/7450 Cabling Guide. So bauen Sie das Schienenkit und den Serviceprozessor ein: Passen Sie die Länge der Montageschienen an.
  • Seite 49 Abbildung 29 Anbringen von Käfigmuttern und Schienenmontagestiften Richten Sie die Montageschiene an den Käfigmuttern aus, und befestigen Sie die Montageschiene mit den richtigen Schrauben am Rack. Einbauen des Serviceprozessors in das Storage System...
  • Seite 50 Abbildung 30 Montieren und Befestigen der Montageschienen Wiederholen Sie die Schritte 1 bis 3 für die andere Montageschiene. WARNUNG! Um Verletzungen und Beschädigungen der Komponenten zu vermeiden, überprüfen Sie das Rack, um sicherzustellen, dass es entsprechend stabilisiert ist, bevor Sie den Serviceprozessor einbauen.
  • Seite 51 Abbildung 31 Einbauen des Serviceprozessors (Teilenummer 68381 1-001) HINWEIS: Richten Sie die Schienenstiftführungen (Teilenummer 68381 1-001) an den Nuten der Montageschienen aus, bevor Sie den Serviceprozessor einbauen. Schieben Sie den Serviceprozessor auf die Montageschienen und in das Rack. Abbildung 32 Einschieben des Serviceprozessors in das Rack (Teilenummer 68381 1-001) Einbauen des Serviceprozessors in das Storage System...
  • Seite 52 Befestigen Sie den Serviceprozessor am Rack. Befestigen Sie den Kabelführungsarm (optional). Befolgen Sie die Anleitungen im Lieferumfang des Kits. Verwenden Sie die Bänder im Lieferumfang des Kits, um alle Fiber- und Ethernet-Kabel zu sichern. Das Sichern der Kabel verhindert einen fehlerhaften Anschluss sowie Beschädigungen während des Betriebs.

  • Seite 53: Verkabeln Des Storage Systems

    Systems fortfahren, finden Sie unter www.hp.com/go/3par. Führen Sie einen Bildlauf bis Support aus, und klicken Sie dann auf HP 3PAR StoreServ 7000 Support und anschließend auf Manuals. Führen Sie dann einen Bildlauf bis Setup and install — general aus, und wählen Sie den HP 3PAR StoreServ 7000 Storage Cabling Configuration Guide aus.

  • Seite 54: Verkabelung Der Expansion Cabinets

    HP 3PAR StoreServ 7000/7450 Storage Cabling Configuration Guide F: 4 Node Systems with Mixed-Size Drive Enclosures Rufen Sie www.hp.com/go/3par auf. Führen Sie einen Bildlauf bis Support aus, und klicken Sie dann auf HP 3PAR StoreServ 7000/7450 Support und anschließend auf Manuals. Führen Sie Verkabeln des Storage Systems...

  • Seite 55: Verkabeln Des Serviceprozessors

    Bildlauf bis Setup and install — general aus, und wählen Sie den HP 3PAR StoreServ 7000/7450 Storage Cabling Configuration Guide aus. Verkabeln des Serviceprozessors Schließen Sie ein vom Kunden bereitgestelltes Ethernet-Kabel an den untersten Port des Servers an. Schließen Sie das Netzkabel an das PDU an, aber lassen Sie die Komponenten zu diesem Zeitpunkt noch ausgeschaltet.

  • Seite 56: Verkabeln Der Steckdosenleisten

    dem entsprechenden Anschluss verbunden, je nach Kabeltyp und Anforderungen an die Stromversorgung. Damit auf die vertikal montierten Stromverteiler-Einheiten oder den Wartungsbereich zugegriffen werden kann, können die Stromverteiler-Einheiten aus dem Rack abgesenkt werden. Entfernen Sie die beiden oberen Halteschrauben. Ziehen Sie die Stromverteiler-Einheit zum Absenken herunter. HINWEIS: Lösen Sie die beiden unteren Schrauben, falls erforderlich, um die Halterung zu lösen, bevor Sie die Stromverteiler-Einheit nach unten ziehen.

  • Seite 57: Überprüfen Der Einrichtung Und Einschalten Des Storage Systems

    Stromversorgungsquelle bereitgestellt werden. ACHTUNG: Stellen Sie sicher, dass das Storage System die Grenzwerte der Stromquellen und Stromverteiler-Einheiten nicht überschreitet. Stellen Sie außerdem sicher, dass es den im HP 3PAR StoreServ 7000 Storage Standortplanungshandbuch beschriebenen Richtlinien entspricht. Stromversorgungsanschlüsse Allen internen Netzkabel sind bei jedem Storage System bei Auslieferung bereits angeschlossen und konfiguriert.

  • Seite 58: Akklimatisierung Des Storage Systems

    nicht an einem permanenten Standort positioniert haben, wie unter „Aufstellen des Geräteschranks“ (Seite 33) beschrieben, platzieren Sie das Storage System jetzt an seinem endgültigen Standort, bevor Sie das System einschalten. Akklimatisierung des Storage Systems Bevor Sie das Storage System einschalten, kann dieses bis zu 24 Stunden benötigen, um sich an die neue Betriebsumgebung zu akklimatisieren, wenn die Bedingungen im Außenbereich stark von denen im Innenbereich abweichen.
  • Seite 59 Abbildung 36 Blenden-LEDs Tabelle 7 Identifizieren der Blenden-LEDs Beschreibung Betriebsanzeige Modulfehler Laufwerkstatus Überprüfen des LED-Status...
  • Seite 60 Abbildung 37 Laufwerks-LEDs Tabelle 8 Identifizieren der Laufwerks-LEDs Beschreibung Die gelbe LED zeigt einen Fehler an. Die grüne LED zeigt an, dass das System bereit ist. Überprüfen Sie auf der Rückseite des Storage Systems, dass die LEDs des Controller Nodes, der I/O-Module und des PCM grün leuchten.
  • Seite 61 Tabelle 9 PCM-LED-Beschreibungen Symbol Farbe Bedeutung Keine Netzspannung oder Fehler des Netz-/Kühlungsmoduls Blinkend Firmware-Download Netzeingangsfehler Gelb Netzspannung vorhanden und Netz-/Kühlungsmodul eingeschaltet/OK Netz-/Kühlungsmodul Blinkend Standby-Modus Grün Ausfall oder Fehler des Netz-/Kühlungsmoduls Blinkend Firmware-Download Lüfterausfall Gelb Kein AC-Strom oder Fehler oder außerhalb der Toleranz Blinkend Firmware-Download...
  • Seite 62 Abbildung 39 Controller Node-LEDs HINWEIS: Die Abbildung zeigt einen HP 3PAR 7200 Controller Node als Beispiel. Überprüfen der Einrichtung und Einschalten des Storage Systems...

  • Seite 63: Interconnect-Ports Des Knotens

    Interconnect-Ports des Knotens Die Interconnect-Ports des Knotens werden nur bei 7400 Systemen mit vier Knoten verwendet. Abbildung 40 LEDs der 7400 Systeme mit vier Knoten Tabelle 10 Interconnect-Port-LEDs des Knotens Beschreibung Grüne LED Gelbe LED Leuchtende (nicht blinkende) LEDs zeigen einen ordnungsgemäßen Betrieb an. Folgendes kann dazu führen, dass die gelben LEDs blinken: Fehler des Clusterverbindungskabels Controller Node im falschen Einschub...

  • Seite 64: Drive Enclosure Leds

    Drive Enclosure LEDs Abbildung 41 Drive Enclosure PCM LEDs ACHTUNG: Fahren Sie erst fort, nachdem Sie sämtliche Fehleranzeigen (ausgenommen die der PCM-Akkus) korrigiert haben. HINWEIS: Die Akkus sind zum Zeitpunkt der Versendung vollständig aufgeladen. Sie können jedoch Ladung verlieren und sofort nach dem Einschalten einen beeinträchtigten Status anzeigen. Dies ist ein vorübergehender Zustand.

  • Seite 65: Identifizieren Von Serviceprozessor-Leds

    Identifizieren von Serviceprozessor-LEDs Die HP 3PAR SP (ProLiant DL320e) LEDs befinden sich auf der Vorder- und Rückseite des SP. Abbildung 42 LEDs auf der Vorderseite Tabelle 1 1 LEDs auf der Vorderseite Farbe Beschreibung UID-LED/-Taste Blau Aktiv Blau blinkend System wird remote verwaltet...
  • Seite 66 CS-Netzteile) verfügbar Netzteil ist ausgefallen Netzteil ist im Standbymodus Netzteilfehler Informationen zum LED-Status finden Sie im Abschnitt LED-Anzeigen im HP 3PAR StoreServ 7000 Storage Servicehandbuch. Fahren Sie mit Kapitel 9, „Initialisieren des Serviceprozessors“ fort. Überprüfen der Einrichtung und Einschalten des Storage Systems...

  • Seite 67: Initialisieren Des Serviceprozessors

    Open Virtualization Format (OVF) ist ein offener Standard zum Verpacken und Verteilen virtueller Computer oder Software. Stellen Sie sicher, dass die HP 3PAR VSP-Software-DVD verfügbar ist. Wenn Sie die DVD nicht finden können, wenden Sie sich an den HP Support unter http://www.hp.com/support, und bitten Sie um Hilfe mit Ihrem HP 3PAR StoreServ 7000 Storage-Produkt.

  • Seite 68: Festlegen Der Ip-Adresse Des Virtuellen Serviceprozessors

    VMware Umgebungen. Die folgende Anleitung variiert möglicherweise je nach der von Ihnen verwendeten VMware ESXi Version. Legen Sie die HP 3PAR VSP-Software-DVD ein. Wählen Sie im VMware vSphere Client-Fenster File > Deploy OVF template aus. Klicken Sie auf der Seite Source auf Browse, um nach der OVF-Datei auf der DVD zu suchen.
  • Seite 69 Notieren Sie sich diese VSP IP-Adresse, und starten Sie HP 3PAR SmartStart. Fahren Sie mit Kapitel 10, „Einrichten des Serviceprozessors und des Storage Systems“ fort, um mit SmartStart den VSP über das öffentliche Netzwerk einzurichten. Wenn Sie SmartStart nicht verwenden, finden Sie unter Anhang D, „Installation der HP 3PAR Storage-Software...

  • Seite 70: Verbindung Mit Einem Physischen Serviceprozessor

    Verbindung mit einem physischen Serviceprozessor Befolgen Sie die folgende Anleitung, um einen in einem Rack eingebauten physischen Serviceprozessor zu verbinden. Fahren Sie mit diesem Abschnitt nicht fort, wenn Sie einen VSP verwenden. Konfiguration der IP-Adresse des physischen Serviceprozessors Im folgenden Beispiel wird zum Konfigurieren der IP-Adresse des Serviceprozessors Microsoft Windows 7™...
  • Seite 71 Abbildung 45 Assign IP Address (Bereich) Während Sie eine IP-Adresse eingeben, zeigt das Feld IP Address einen Fehler an. Sobald Sie eine gültige IP-Adresse eingegeben haben, werden die Fehler Subnet Mask und Gateway automatisch befüllt. Abbildung 46 Automatisch befüllte Felder Subnet Mask und Gateway Sie können die Einstellungen für Subnet Mask und Gateway anpassen, sofern erforderlich.
  • Seite 72 „Einrichten des Serviceprozessors und des Storage Systems“ (Seite 73) fort, und richten Sie mit SmartStart den Serviceprozessor über das öffentliche Netzwerk ein. Wenn Sie nicht SmartStart verwenden, informieren Sie sich unter Anhang D, „Installation der HP 3PAR Storage-Software ohne HP 3PAR SmartStart“. Initialisieren des Serviceprozessors...

  • Seite 73: Einrichten Des Serviceprozessors Und Des Storage Systems

    HP 3PAR Serviceprozessor StoreServ-Seriennummer HINWEIS: Die siebenstellige StoreServ-Seriennummer befindet sich auf der Rückseite Ihres HP 3PAR Storage Systems, neben dem Netzschalter für das Netz-/Kühlungsmodul des Node Enclosures, und beginnt mit 16 (z. B. 1624635). Serviceprozessor-Hostname HINWEIS: Während der Einrichtung des Serviceprozessors muss der StoreServ eingeschaltet und mit demselben Netzwerksubnetz wie der Serviceprozessor verbunden sein.
  • Seite 74 Gleichheitszeichen (=) und Schrägstrich (/). HP 3PAR Storage System StoreServ-Seriennummer HINWEIS: Diese siebenstellige Nummer befindet sich auf der Rückseite Ihres HP 3PAR Storage Systems, neben dem Netzschalter für das Netz-/Kühlungsmodul des Node Enclosures, und beginnt mit 16 (z. B. 1624635). StoreServ System-Name...

  • Seite 75: Smartstart-Voraussetzungen

    Bevor Sie die HP 3PAR SmartStart CD verwenden können, müssen die folgenden Systemanforderungen erfüllt sein. HINWEIS: Wenn Sie die CD nicht finden können, wenden Sie sich an Ihren HP Händler unter 1-800-334-5144 (USA). So starten Sie HP 3PAR SmartStart: Legen Sie die HP 3PAR SmartStart CD ein.

  • Seite 76: Starten Des Hp 3Par-Serviceprozessor-Einrichtungsassistenten

    Starten des HP 3PAR-Serviceprozessor-Einrichtungsassistenten Der Einrichtungsassistent umfasst die folgenden Schritte: Welcome Generate SP ID Networking Remote Support System Support Information Time and Region Change Passwords Summary Applying Settings Finish So starten Sie die Assistenten in SmartStart: Stellen Sie sicher, dass der Serviceprozessor eingeschaltet ist.

  • Seite 77: Seite Welcome

    DNS-Einstellungen, wenn Sie das Domain Name System aktivieren möchten Remotesupport: ◦ Proxyservereinstellungen (optional) Uhrzeit und Region: ◦ Das aktuelle Datum und die aktuelle Uhrzeit oder die NTP-Serveradressen, wenn Sie die Konfiguration der Uhrzeit und des Datums automatisch vornehmen lassen möchten ◦ Zeitzone (beispielsweise Deutschland/Berlin) Starten des HP 3PAR-Serviceprozessor-Einrichtungsassistenten...

  • Seite 78: Seite Generate Service Processor Id

    Abbildung 48 Seite Welcome Seite Generate Service Processor ID Diese Seite vereinfacht den Prozess des Erstellens der Serviceprozessor-ID. Geben Sie die StoreServ-Seriennummer ein. Einrichten des Serviceprozessors und des Storage Systems...
  • Seite 79 HINWEIS: Die siebenstellige StoreServ-Seriennummer befindet sich auf der Rückseite Ihres HP 3PAR Storage Systems, neben dem Netzschalter für das Netz-/Kühlungsmodul des Node Enclosures, und beginnt mit 16 (z. B. 1624635). Die 7-stellige StoreServ-Seriennummer finden Sie auch in der Produktdokumentation im Lieferumfang Ihres Systems.

  • Seite 80: Seite Configure Sp Networking

    überprüfen kann. Klicken Sie auf Next, sobald die Serviceprozessor-ID generiert wurde. Seite Configure SP Networking Verwenden Sie zum Bearbeiten dieses Bereichs die ausgefüllte Installationscheckliste aus dem HP 3PAR StoreServ 7000 Standortplanungshandbuch. HINWEIS: Weitere Informationen und Hilfestellungen finden Sie in der Online-Hilfe zu HP 3PAR SmartStart (drücken Sie zum Zugriff auf diese F1).

  • Seite 81: Remotesupport

    Serviceprozessor-IP-Adresse zugewiesen haben. Klicken Sie auf Next. Abbildung 51 Seite Configure Service Processor Networking Remotesupport Der Remotesupport ermöglicht es HP, Ihnen den bestmöglichen Support für Ihr Storage System zu bieten, einschließlich: Schneller Remoteservice Remoteonlineaktualisierungen von Software Beschleunigte Fehlerbehebung und Problemlösung...
  • Seite 82 Verbindung ermöglicht die Übertragung von Diagnosedaten wie Alarmmeldungen, StoreServ- und SP-Protokolldateien sowie Konfigurationsdateien für die Remotediagnose. Secure Network Mode ist ein Modus, der für Kommunikationen zwischen dem SP und dem HP 3PAR Connection-Portal zur Übertragung von Diagnosedaten (ausgehend) und für den Remotezugriff (eingehend) verwendet wird.

  • Seite 83: Seite System Support Information

    Assistent ermöglicht nach seinem erfolgreichen Abschluss den Remotesupport. Abbildung 52 Seite Configure Remote Support Seite System Support Information So erhalten Sie technischen Remotesupport: Geben Sie unter Installation Site Information in die folgenden Felder Informationen ein: Street City Postal Code State/Province Country Starten des HP 3PAR-Serviceprozessor-Einrichtungsassistenten...

  • Seite 84: Seite Time And Region

    Geben Sie in die folgenden Felder die Kundeninformationen ein: Company Name Technical contact first name Technical contact last name Phone number Fax number Email address for service alert notification Klicken Sie auf Next. Abbildung 53 Seite System Support Information Seite Time and Region Auf der Seite Time and Region ist die Option Manual ausgewählt und wird standardmäßig automatisch mit der aktuellen Webbrowser-Zeit des Hosts befüllt.

  • Seite 85: Seite Change Passwords

    HINWEIS: Melden Sie sich bei SPOCC an, um das Kennwort für den Serviceprozessor zurückzusetzen. Wenn Sie alle Kennwörter für den Serviceprozessor verlieren und sich nicht bei SPOCC anmelden können, müssen Sie ein Reimaging des Serviceprozessors durchführen. Starten des HP 3PAR-Serviceprozessor-Einrichtungsassistenten...
  • Seite 86 Abbildung 55 Seite Change Passwords Einrichten des Serviceprozessors und des Storage Systems...

  • Seite 87: Seite Summary

    Seite Apply Settings Die Seite Apply Settings zeigt den Einrichtungsprozess und den Betriebsstatus an. Die Pfeile zeigen aktive Vorgänge an. Haken zeigen abgeschlossene Vorgänge an. Klicken Sie auf OK, um die Einrichtung des Serviceprozessors zu beenden. Starten des HP 3PAR-Serviceprozessor-Einrichtungsassistenten...

  • Seite 88: Seite Finish

    Abbildung 57 Seite Apply Settings Seite Finish Die Seite Finish beschreibt den Status der SP-Einrichtung. Klicken Sie auf Finish. Abbildung 58 Seite Finish Einrichten des Serviceprozessors und des Storage Systems...

  • Seite 89: Starten Des Assistenten Zum Einrichten Des Hp 3Par Storage Systems

    Die Einrichtung des HP 3PAR Service Processors ist jetzt abgeschlossen. Fahren Sie mit „Starten des Assistenten zum Einrichten des HP 3PAR Storage Systems“ fort. Starten des Assistenten zum Einrichten des HP 3PAR Storage Systems Der Einrichtungsassistent umfasst die folgenden Schritte:...

  • Seite 90: Seite Welcome

    Einrichten des Serviceprozessors benötigen. Folgen Sie den Anweisungen auf jeder Seite, und klicken Sie dann auf Next. Sie benötigen folgende Informationen, um fortfahren zu können: Die siebenstellige Seriennummer des HP 3PAR Storage Systems Storage System-Name Netzwerkinformationen des Storage Systems: ◦...
  • Seite 91 Die folgende Abbildung zeigt die Position der Seriennummer an der Seite des rechten hinteren Node Enclosure-Netz-/Kühlungsmoduls und neben dem Netzschalter. Die Seriennummer beginnt mit 16 (Beispiel: 1624635). Die 7-stellige StoreServ-Seriennummer finden Sie auch in der Produktdokumentation im Lieferumfang Ihres Systems. Starten des Assistenten zum Einrichten des HP 3PAR Storage Systems...

  • Seite 92: Seite Verify Storage System

    Abbildung 62 Positionen des Seriennummeretiketts Seite Verify Storage System Stellen Sie auf der Seite Verify Storage System sicher, dass alle Systeminformationen korrekt sind, und klicken Sie anschließend auf Next. Abbildung 63 Seite Verify Storage System Einrichten des Serviceprozessors und des Storage Systems...

  • Seite 93: Seite Configure Networking

    Sie das Feld NTP Server aus, und klicken Sie auf Test, um die angegebene NTP-Zeit abzurufen. Wählen Sie im Abschnitt Time Zone die entsprechende Region aus. Klicken Sie auf Next. Starten des Assistenten zum Einrichten des HP 3PAR Storage Systems...
  • Seite 94 Abbildung 65 Seite Configure Time Einrichten des Serviceprozessors und des Storage Systems...

  • Seite 95: Seite Change Password

    Sie auf Next. HINWEIS: Kennwörter für den Benutzernamen 3paradm können alle druckfähigen Zeichen enthalten und können zwischen sechs und acht Zeichen lang sein. Abbildung 66 Seite Change Password Starten des Assistenten zum Einrichten des HP 3PAR Storage Systems...

  • Seite 96: Seite Verify Configuration

    Seite Verify Configuration Die Seite Verify Configuration zeigt alle ausgewählten Optionen an und kann nicht geändert werden. Klicken Sie zum Ändern der ausgewählten Optionen auf Prev. Klicken Sie zum Fortfahren auf Next. Abbildung 67 Seite Verify Configuration Seite Progress Die Seite Progress zeigt den Einrichtungsprozess und den Betriebsstatus. Die Pfeile zeigen aktive Vorgänge an.

  • Seite 97: Seite Results

    Abbildung 68 Seite Progress Seite Results Die Seite Results bestätigt, dass das Storage System einsatzbereit ist. Klicken Sie auf Finish. Abbildung 69 Seite Results Starten des Assistenten zum Einrichten des HP 3PAR Storage Systems...

  • Seite 98: Systemaufgaben Nach Der Installation

    Laufwerksträger-Nummern“. Einrichten von Benachrichtigungen, Ausführen von Systemzustandstest und InSplore mit SPOCC Weitere Informationen finden Sie im HP 3PAR Service Processor Onsite Customer Care User’s Guide. Konfigurieren von Hosts und Erstellen virtueller Volumes mit HP 3PAR SmartStart Weitere Informationen finden Sie im HP 3PAR StoreServ 7000 Storage SmartStart Software Benutzerhandbuch.

  • Seite 99: 1 Support Und Weitere Ressourcen

    1 1 Support und weitere Ressourcen Kontaktaufnahme mit HP Informationen zum technischen Support weltweit finden Sie auf der HP Support-Website: http://www.hp.com/support Stellen Sie folgende Informationen zusammen, bevor Sie sich an HP wenden: Produktbezeichnung und -nummer Registriernummer des technischen Supports (falls vorhanden)
  • Seite 100 Konnektivitätsinformationen Erstellen von Anwendungen, die von konform mit dem HP 3PAR CIM API Programming Reference Common Information Model (CIM) sind, um HP 3PAR Storage Systeme zu verwalten Migrieren von Daten von einem HP 3PAR Storage System HP 3PAR-to-3PAR Storage Peer Motion Guide...
  • Seite 101 Manual HP 3PAR StoreServ 10000 Storage Third-Party Rack Physical Planning Manual Installieren und Warten von HP 3PAR 7200, 7400 und 7450 Storage Systemen Installieren von 7200, 7400 und 7450 Storage Systemen HP 3PAR StoreServ 7000 Storage Installationshandbuch und Initialisieren des Serviceprozessors...

  • Seite 102: Typographische Konventionen

    Implementierung wie von HP getestet erfolgen kann. HP 3PAR-Markeninformationen Der zuvor „InServ“ genannte Server heißt jetzt „HP 3PAR StoreServ Storage System“. Das zuvor „InForm OS“ genannte Betriebssystem heißt jetzt „HP 3PAR OS“. Die zuvor „InForm Management Console (IMC)“ genannte Benutzeroberfläche heißt jetzt „HP 3PAR Management Console“.

  • Seite 103: Rückmeldungen Zur Dokumentation

    12 Rückmeldungen zur Dokumentation HP bemüht sich, Dokumentation speziell für Ihre Bedürfnisse bereitzustellen. Helfen Sie uns, die Dokumentation zu verbessern, indem Sie uns Hinweise zu Fehlern, Anregungen, Kommentare oder Rückmeldungen zur Dokumentation zusenden (docsfeedback@hp.com). Nennen Sie in Ihrer Rückmeldung den Titel des Dokuments und die Teilenummer, die Versionsnummer oder den URL.

  • Seite 104: A Inhaltsliste Zu Hp 3Par Storeserv 7000 (Controller Und Storage) Und M6700 Series (Storage)

    Aussehen von Komponenten Anzahl von Produktkomponenten Vorhandensein von Komponenten im System Komponenten des HP 3PAR StoreServ 7000 und M6700 Abbildung 70 2U Enclosure Abbildung 71 4U Enclosure 104 Inhaltsliste zu HP 3PAR StoreServ 7000 (Controller und Storage) und M6700 Series (Storage)
  • Seite 105 Abbildung 72 7000 Series Controller Abbildung 73 M6700 Series I/O-Modul Abbildung 74 7000 Series Netz-/Kühlungsmodul Komponenten des HP 3PAR StoreServ 7000 und M6700 105...
  • Seite 106 Abbildung 75 M6700 Series Netz-/Kühlungsmodul Abbildung 76 SFF-Laufwerksbaugruppenblende Abbildung 77 SFF-Laufwerksbaugruppe 106 Inhaltsliste zu HP 3PAR StoreServ 7000 (Controller und Storage) und M6700 Series (Storage)
  • Seite 107 Abbildung 78 LFF-Laufwerksbaugruppenblende Abbildung 79 LFF-Laufwerksbaugruppe Abbildung 80 7000 Series Akku (nur bei 7000 Series Netz-/Kühlungsmodulen) Komponenten des HP 3PAR StoreServ 7000 und M6700 107...

  • Seite 108: Zubehörkits

    Softwarekits Entitlement Certificate Node CSR- und HBA CSU-Beschränkungen 1U-Füllblenden Verbindungskabel Transporthalterungskit Serviceprozessor-Field Replaceable Unit (FRU) Abbildung 81 Serviceprozessor DL320e Schienenkits Die Schienenkits umfassen die folgenden Komponenten: 108 Inhaltsliste zu HP 3PAR StoreServ 7000 (Controller und Storage) und M6700 Series (Storage)
  • Seite 109 Abbildung 82 Rechte und linke 2U-Schienenunterbaugruppe (dargestellt ist die rechte Unterbaugruppe) Abbildung 83 Rechte und linke 4U-Schienenunterbaugruppe (dargestellt ist die rechte Unterbaugruppe) Abbildung 84 M5-Zapfenschraube für die Rackmontage Abbildung 85 M5-Schraube für die mittlere Befestigungsschiene Schienenkits 109...
  • Seite 110 Abbildung 86 Mittlere Befestigungsschiene Abbildung 87 M5-Käfigmutter 1 10 Inhaltsliste zu HP 3PAR StoreServ 7000 (Controller und Storage) und M6700 Series (Storage)

  • Seite 111: B Verbesserte Sicherheit Mit Datenverschlüsselung

    Weitere Informationen zum Aktivieren dieser Funktion finden Sie im HP 3PAR Management Console User’s Guide. ACHTUNG: HP empfiehlt das Abrufen aller erworbenen Softwareproduktlizenzen zu Referenz- und Wartungszwecken. Wenden Sie sich für Hilfe zur Lizenzierung an den HP Support, oder rufen www.hp.com/software/licensing auf. 1 1 1...

  • Seite 112: C Hinzufügen Von Laufwerken Und Expansion Drive Enclosures

    Hilfestellungen zum Registrieren von HP Softwarelizenzen finden Sie unter http://hp.com/support. Für Erweiterungen können zwei Arten von Drive Enclosures verwendet werden: Das HP M6710 Drive Enclosure (2U24) enthält bis zu 24 Stück 2,5 Zoll SFF SAS-Datenträger in vertikaler Anordnung in einer einzigen Reihe auf der Vorderseite des Enclosures. Die Rückseite des Enclosures enthält zwei 580 W Netz-/Kühlungsmodule und zwei I/O-Module.

  • Seite 113: Hp M6710 Drive Enclosure (2U24) - Laufwerksplatzierung

    SSDs lassen nur eine beschränkte Anzahl an Schreibvorgängen zu. Diese Anzahl ist möglicherweise schon vor Erreichen des Schreibdauergrenzwerts der SSDs erschöpft. Dieser Grenzwert ist im Allgemeinen so hoch angesetzt, dass während der Nutzungsdauer eines HP 3PAR StoreServ unter den meisten Konfigurationen, I/O-Mustern und Arbeitsauslastungen kein Zerschleiß...

  • Seite 114: Hinzufügen Von Laufwerken

    Hinzufügen von Laufwerken Für das Hinzufügen von Laufwerken gibt es drei Prozesse: Überprüfen des Anfangsstatus Einsetzen von Laufwerken Überprüfen des Status Überprüfen des Fortschritts Abschließen des Upgrades Überprüfen des Anfangsstatus Wählen Sie unter Systems die Option Physical Disks und im rechten Bereich die Registerkarte Physical Disks aus.

  • Seite 115: Überprüfen Des Fortschritts

    Abbildung 91 Neuer Zustand des eingesetzten Laufwerks Innerhalb von sechs Minuten (je nach Systemauslastung und Umfang des Upgrades) sollte die Anzeige State des neuen Laufwerks zu Normal umschalten, und das System sollte anfangen, die einsatzbereiten Chunklets zu initialisieren. Die Ausgabe zeigt an, dass alle hinzugefügten sechs Laufwerke noch normale und Reserve-Chunklets aufweisen, die initialisiert werden müssen.

  • Seite 116: Abschließen Des Upgrades

    Abschließen des Upgrades Wählen Sie im Bereich Systems (Systeme) die Option Physical Disks (Physische Datenträger) und anschließend die Registerkarte Physical Disks aus. Wählen Sie auf der Registerkarte Physical Disks im Dropdown-Menü Chunklet Usage aus. Abbildung 93 Anzeige des Upgrade-Fortschritts Die Chunklet-Initialisierung kann mehrere Stunden in Anspruch nehmen. Die Ausgabe zeigt die verfügbare Kapazität an.

  • Seite 117: D Installation Der Hp 3Par Storage-Software Ohne Hp 3Par Smartstart

    SmartStart Befolgen Sie die folgende Anleitung, um die Einrichtungsassistenten manuell zu starten und den Serviceprozessor und StoreServ von einem Browser aus zu konfigurieren, wenn Sie nicht HP 3PAR SmartStart verwenden oder wenn SmartStart nicht verfügbar ist. Überprüfen Sie die Voraussetzungen und Informationen zu den Speicher- und Systemkomponenten, bevor Sie fortfahren.

  • Seite 118: E Überprüfen Des Remotesupports

    SPMaint-Modul in SPOCC, um die Kommunikation mit dem Remotesupport zu überprüfen. HINWEIS: Eine aktuelle Liste unterstützter Browser für SPOCC finden Sie auf der Single Point of Connectivity Knowledge-Website (SPOCK) für HP Storage-Produkte unter http://www.hp.com/ storage/spock. Öffnen Sie einen unterstützten Browser-Typ. Geben Sie die IP-Adresse des Serviceprozessors (https://<IP-Adresse_des_Serviceprozessors>) ein, um sich bei SPOCC anzumelden.
  • Seite 119 Klicken Sie auf Test 3PAR Secure Service Collector Server. Überprüfen Sie, ob SPOCC Connectivity test to HP 3PAR Secure Service Collector Server successful anzeigt. Abbildung 97 SPOCC Communication Results Überprüfen Sie, ob der Serviceprozessor Dateien erfolgreich überträgt. Gehen Sie dazu wie folgt vor: Klicken Sie auf Home, um zur SPOCC-Startseite zurückzukehren.

  • Seite 120: F Auffinden Der Physischen Position Der Logischen Laufwerksträger-Nummern

    F Auffinden der physischen Position der logischen Laufwerksträger-Nummern Verwenden Sie die folgenden CLI-Befehle, um die physischen Positionen der logischen Laufwerksträger-Nummern zu identifizieren. Geben Sie die Nummern in das nachstehende Diagramm ein, und speichern Sie sie dann auf dem Admin-Volume des Storage Systems wie hier beschrieben.

  • Seite 121: G Fehlerbehebung

    G Fehlerbehebung Fehlerbehebung bei Problemen mit ungültigen IP-Adressen Führen Sie folgende Schritte aus, wenn der Assistent die permanente IP-Adresse, die Sie eingegebenen haben, nicht konfigurieren kann, weil diese bereits verwendet wird: Klicken Sie auf Stop, um den Prozess Apply Settings abzubrechen und zum Assistenten zum Einrichten des Serviceprozessors zurückzukehren.

Diese Anleitung auch für:

3par storeserv 7000c

Inhaltsverzeichnis
