Arbeitsspeicher
Die Bestückungsvorschriften sind auf einem Aufkleber auf jedem Speicher-
Board dargestellt:

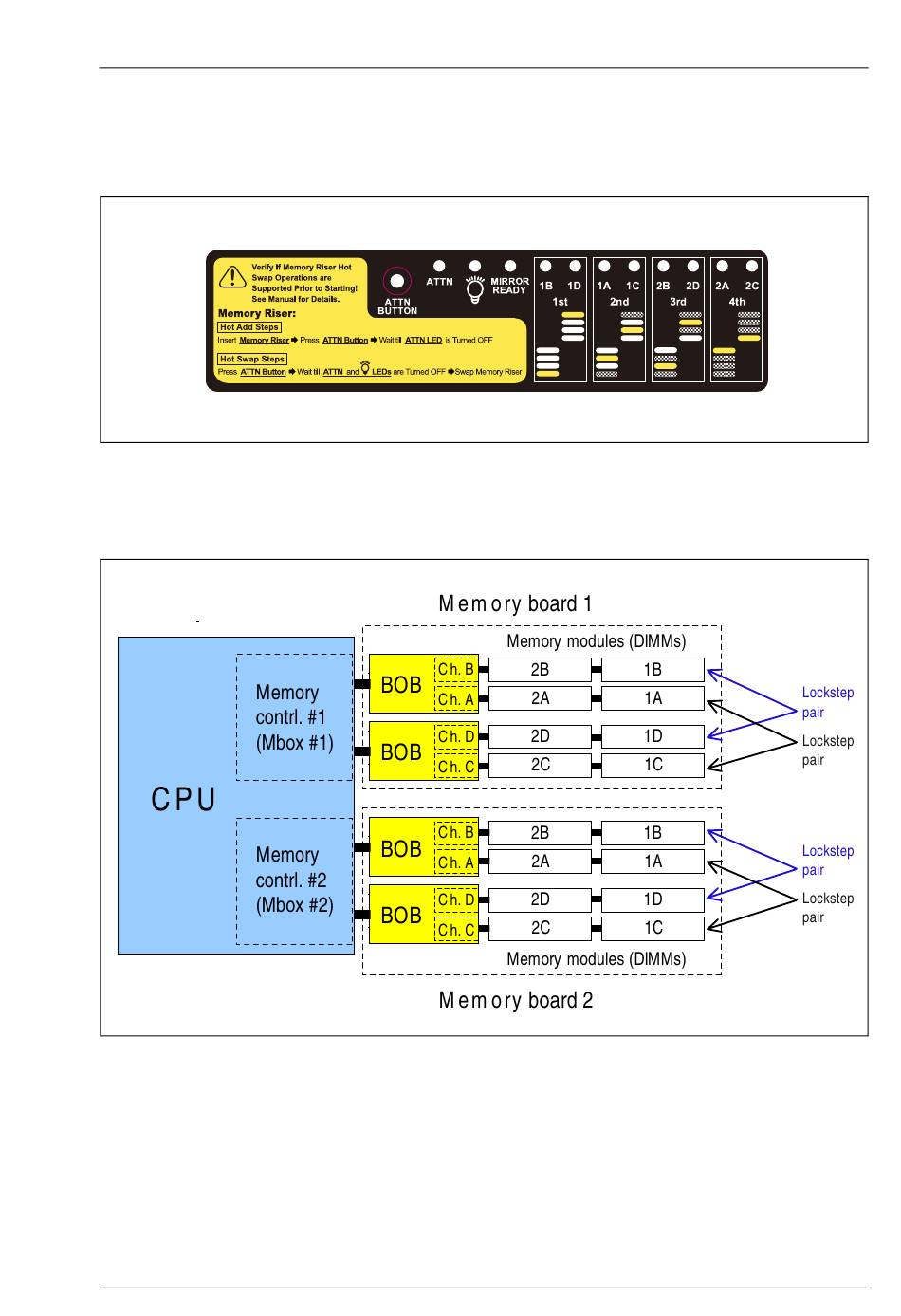

Bild 6: Aufkleber mit Illustration der Bestückungsvorschrift auf jedem Speicher-Board
Speicherarchitektur des RX600 S6
Bild 7: Speicherarchitektur des RX600 S6
Jede CPU verfügt über zwei interne Speichercontroller (Mboxes). Jedes
Speicher-Board verfügt über zwei "Buffers on Board"-Speicher (BOBs). Jeder
BOB steuert zwei Speicherkanäle (z. B. A, B oder C, D) an. Aus Performance-
Gründen werden beim Zugriff auf die DIMMs zwei Kanäle von unterschiedlichen
BOBs parallel genutzt. Die DIMMs, die auf diese Weise als Paare
zusammengeschaltet sind, werden als "Lockstep-Paare" bezeichnet.
