DMX-Protokoll

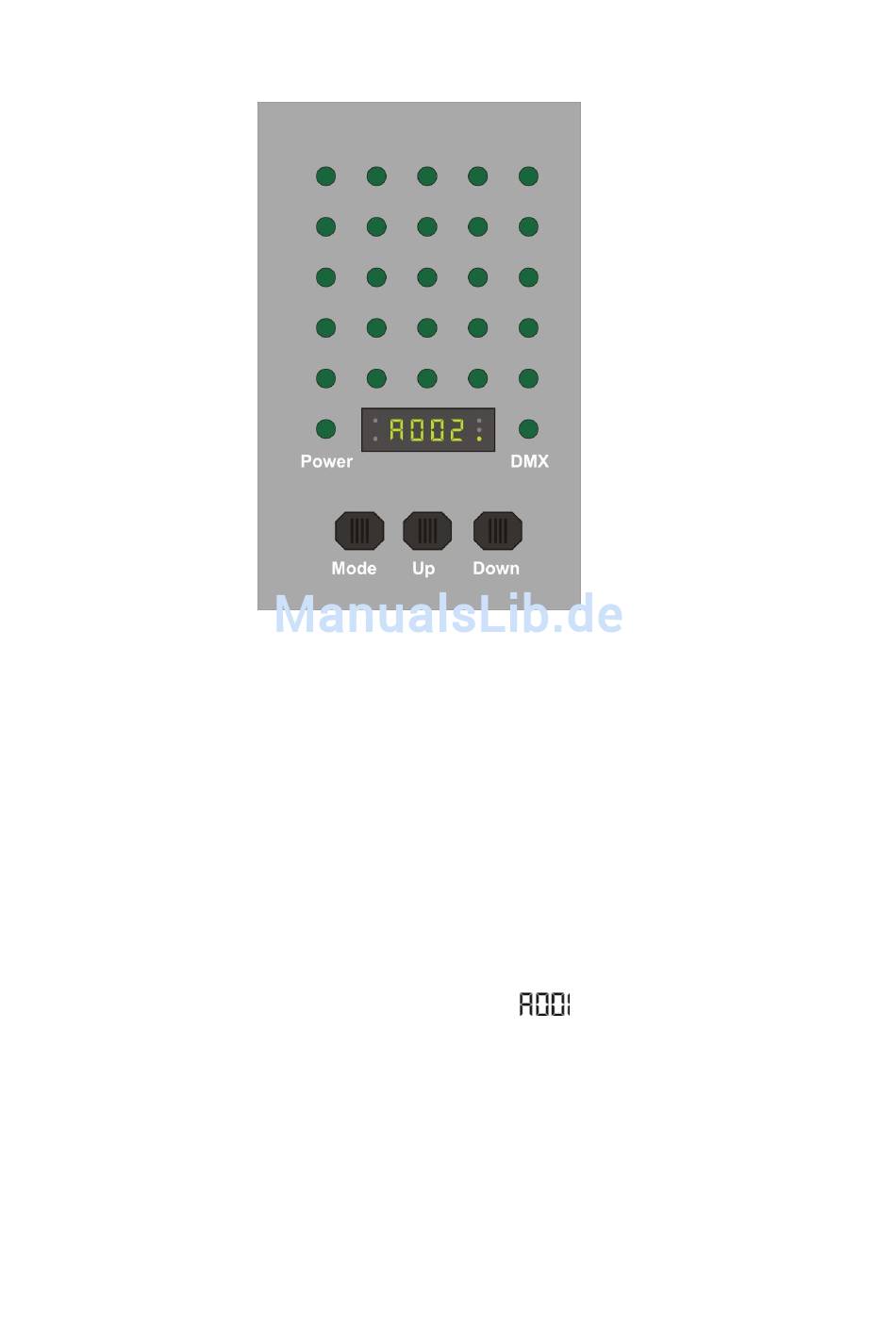

Bedienfeld
Das Blinken der DMX-LED bedeutet, dass der Matrix Blinder einsatzbereit ist.
Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind
mit einem Controller verbunden.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Matrix Blinder vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 29 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Matrix Blinder verwenden.
Daher sollte die DMX-Adresse des ersten Matrix Blinder 1(001) sein. Die DMX-Adresse des zweiten Geräts
sollte 1+29=30 (030) und die DMX-Adresse des dritten sollte 30+29=59 (059) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt gesteuert
werden kann.
Wenn zwei oder mehreren Matrix Blinder ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Siehe „Adresszuweisung" in der Bedienungsanleitung (Menü
Steuerung:
Nachdem Sie allen Matrix Blinder eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Licht-
Controller steuern.
Hinweis: Beim Einschalten erkennt der Matrix Blinder automatisch, ob er DMX 512-Daten empfängt. Die
„LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls das nicht der Fall ist, könnte eines der folgenden Probleme vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den richtigen Eingang angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pins im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
)
