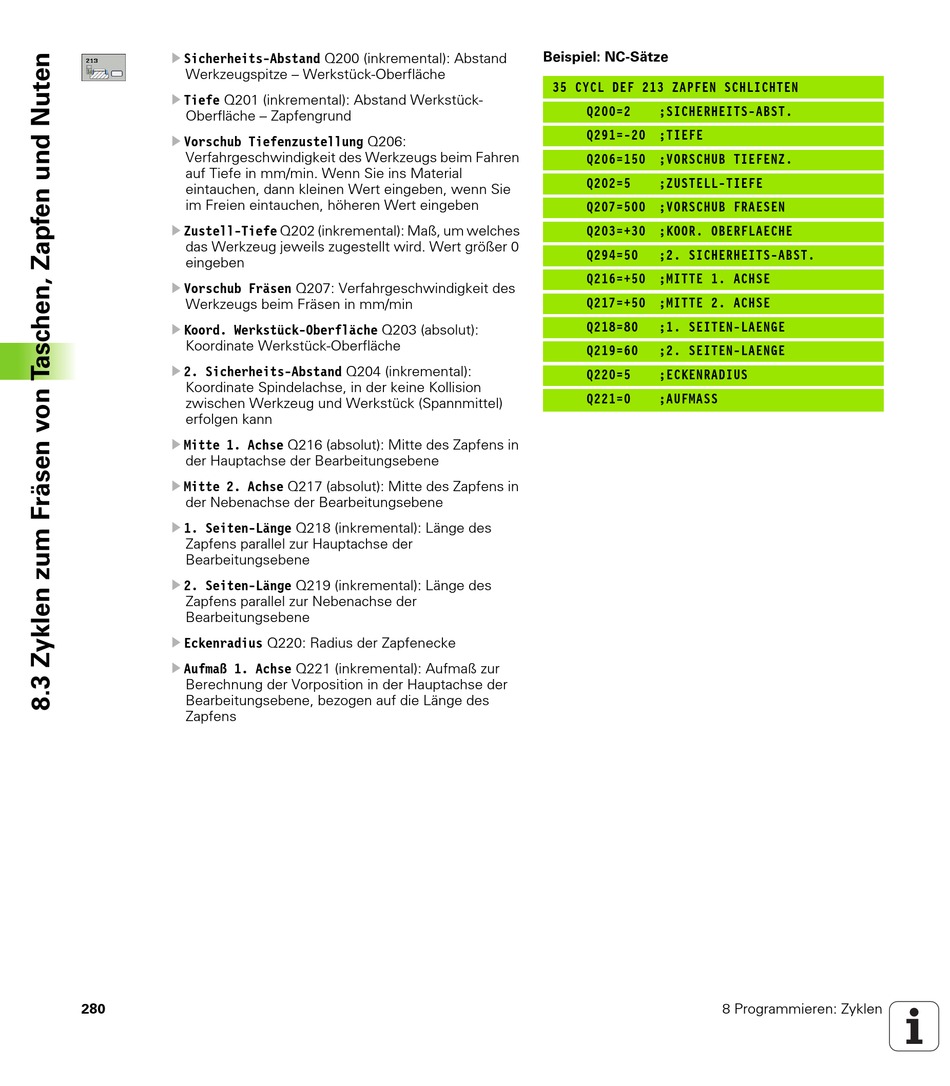

HEIDENHAIN TNC 620 Benutzerhandbuch Seite 280


Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche
 Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Zapfengrund

Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Wenn Sie ins Material
eintauchen, dann kleinen Wert eingeben, wenn Sie
im Freien eintauchen, höheren Wert eingeben
 Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird. Wert größer 0
eingeben
 Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
 Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche
 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
 Mitte 1. Achse Q216 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene
 Mitte 2. Achse Q217 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene
 1. Seiten-Länge Q218 (inkremental): Länge des
Zapfens parallel zur Hauptachse der
Bearbeitungsebene
 2. Seiten-Länge Q219 (inkremental): Länge des
Zapfens parallel zur Nebenachse der
Bearbeitungsebene
 Eckenradius Q220: Radius der Zapfenecke
 Aufmaß 1. Achse Q221 (inkremental): Aufmaß zur
Berechnung der Vorposition in der Hauptachse der
Bearbeitungsebene, bezogen auf die Länge des
Zapfens
280
Beispiel: NC-Sätze
35 CYCL DEF 213 ZAPFEN SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q291=-20 ;TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q202=5 ;ZUSTELL-TIEFE
Q207=500 ;VORSCHUB FRAESEN
Q203=+30 ;KOOR. OBERFLAECHE
Q294=50 ;2. SICHERHEITS-ABST.
Q216=+50 ;MITTE 1. ACHSE
Q217=+50 ;MITTE 2. ACHSE
Q218=80 ;1. SEITEN-LAENGE
Q219=60 ;2. SEITEN-LAENGE
Q220=5 ;ECKENRADIUS
Q221=0 ;AUFMASS
8 Programmieren: Zyklen
