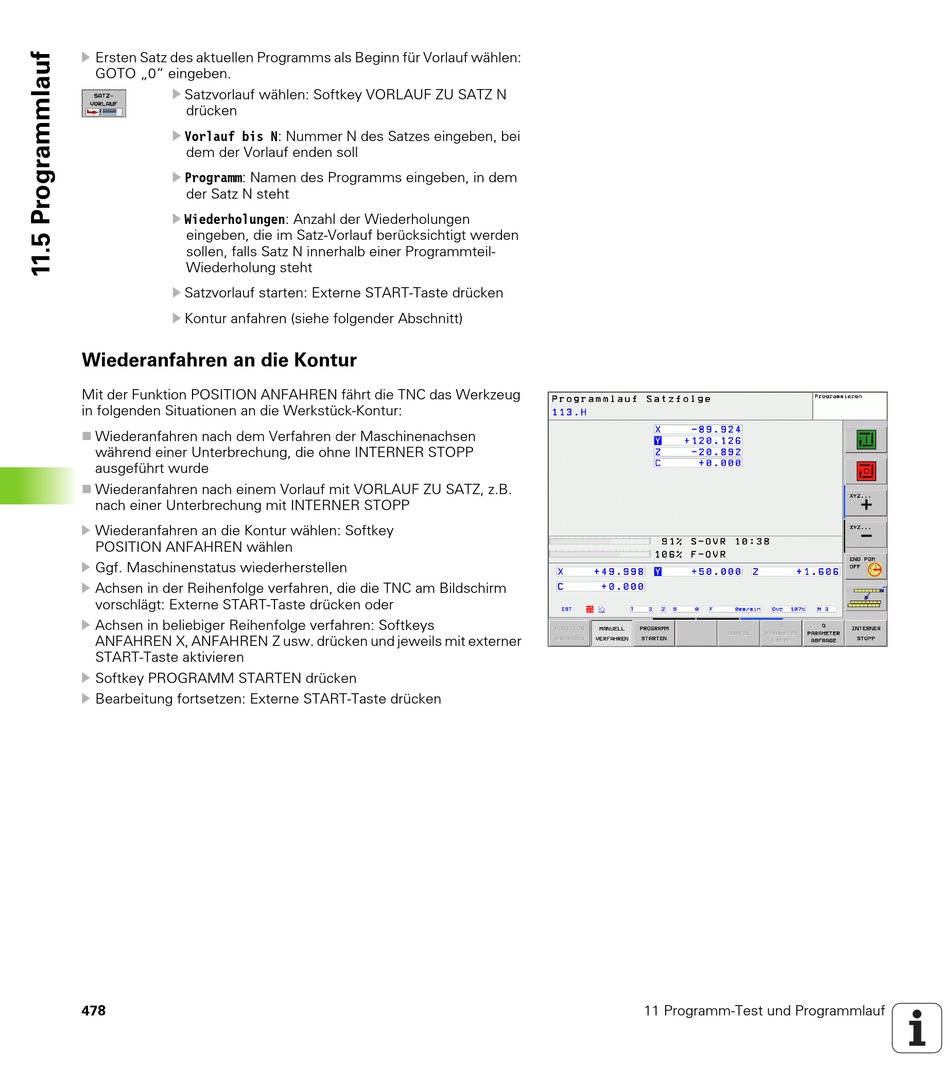

Ersten Satz des aktuellen Programms als Beginn für Vorlauf wählen:
GOTO „0" eingeben.
 Satzvorlauf wählen: Softkey VORLAUF ZU SATZ N
drücken
 Vorlauf bis N: Nummer N des Satzes eingeben, bei
dem der Vorlauf enden soll
 Programm: Namen des Programms eingeben, in dem
der Satz N steht
 Wiederholungen: Anzahl der Wiederholungen
eingeben, die im Satz-Vorlauf berücksichtigt werden
sollen, falls Satz N innerhalb einer Programmteil-
Wiederholung steht
 Satzvorlauf starten: Externe START-Taste drücken
 Kontur anfahren (siehe folgender Abschnitt)

Wiederanfahren an die Kontur

Mit der Funktion POSITION ANFAHREN fährt die TNC das Werkzeug
in folgenden Situationen an die Werkstück-Kontur:
Wiederanfahren nach dem Verfahren der Maschinenachsen
während einer Unterbrechung, die ohne INTERNER STOPP
ausgeführt wurde
Wiederanfahren nach einem Vorlauf mit VORLAUF ZU SATZ, z.B.
nach einer Unterbrechung mit INTERNER STOPP
 Wiederanfahren an die Kontur wählen: Softkey
POSITION ANFAHREN wählen
 Ggf. Maschinenstatus wiederherstellen
 Achsen in der Reihenfolge verfahren, die die TNC am Bildschirm
vorschlägt: Externe START-Taste drücken oder

Achsen in beliebiger Reihenfolge verfahren: Softkeys
ANFAHREN X, ANFAHREN Z usw. drücken und jeweils mit externer
START-Taste aktivieren
 Softkey PROGRAMM STARTEN drücken
 Bearbeitung fortsetzen: Externe START-Taste drücken
478 11 Programm-Test und Programmlauf
