I
FINECORSA MAGNETICI (fig. G)
Questi motoriduttori hanno in dotazione due staffe con magnete (particolare 15 di fig.A) e relativo sensore posto sopra il
pignone (particolare 2 di fig. A).
Attenzione! I due magneti sono assemblati con la staffa in modo tale da essere riconosciuti dalla centrale elettronica.
Smontare e invertire uno dei magneti può compromettere la programmazione e/o il funzionamento.
Inserire i grani di bloccaggio ed ancorare, in modo provvisorio e contrapposto, le due staffe alle estremità della cremagliera
(fig. G).
Eseguire una serie di verifiche con motore sbloccato e muovendo l'anta manualmente:
- con l'anta chiusa il magnete deve trovarsi in posizione frontale rispetto al sensore
- aprire l'anta e verificare la stessa situazione con il magnete di apertura.
- la distanza tra magnete e sensore non deve superare i 10mm (fig. H)
- l'ntervento del finecorsa magnetico non dev'essere a ridosso delle battute meccaniche ma anticipato di almeno 10mm.
Non bloccare definitivamente le staffe dei finecorsa ma attendere le prime prove funzionali. La velocità del motore o l'innerzia
dell'anta potrebbero richiedere una correzione delle posizioni.
Attenzione! L'utilizzo dei finecorsa magnetici o elettrici non deve sostituire l'installazione e la manutenzione delle
battute meccaniche di arresto dell'anta. Queste devono limitare in qualsiasi situazione la corsa massima dell'anta.

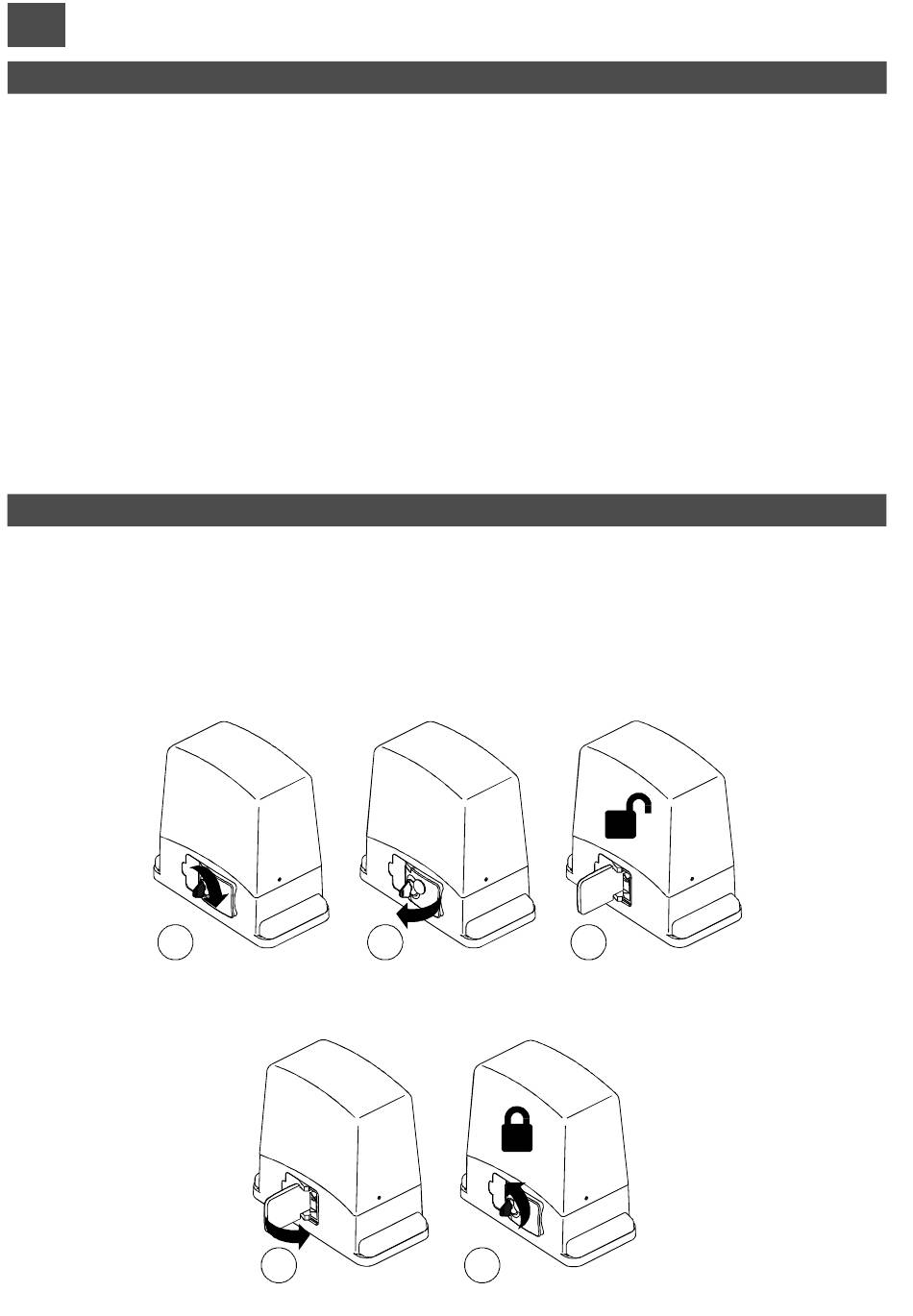

PROCEDURE DI SBLOCCO E BLOCCO DEL MOTORIDUTTORE
Queste due operazioni sono necessarie solo in caso guasto o mancanza di alimentazione elettrica, l'utente o il personale
preposto dev'essere istruito dall'istallatore il quale consegna copia di queste istruzioni da conservare con cura assieme alla
chiave di sblocco.
Prima di eseguire una di queste procedure assicurarsi di aver scollegato l'alimentazione all'intera automazione,
anche in caso di avaria del fornitore.
SBLOCCO 1) : inserire la chiave e girare in senso orario
muovere manualmente. Per mantenere l'anta boccata eseguire la procedura seguente.
1
BLOCCO 3) : richiudere la leva
muovere solo elettricamente.
7
2
4 ) ruotare la chiave di sicurezza in senso antiorario, il motoriduttore è bloccato e l'anta si può
3
2) tirare la leva di circa 90°
3
4
3) il motore è sbloccato e l'anta si può
