E

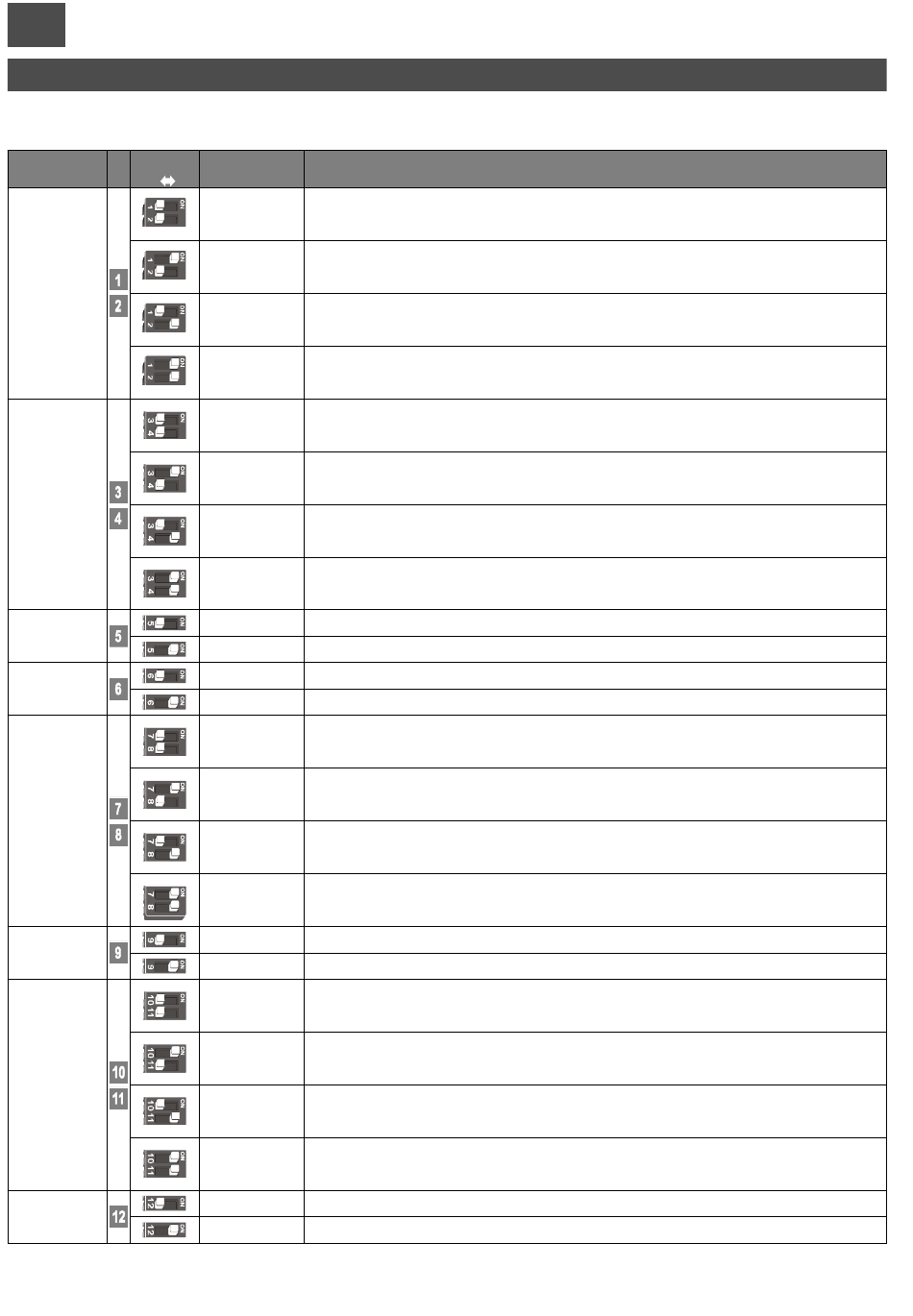

DIP-SWITCH CONFIGURACIÓN
Seleccione las opciones deseadas y haga un reajuste (detalle 7 de la fig. L) para que las modificaciones sean efectivas.
Función
n. Off On Descripción
Modalidad
Entrada
Paso/Paso y
Canal Radio
(CH1)
Modo Entrada
Jolly
Parpadeo
previo
Temporizador
Nuevo cierre
Velocidad
motor
Deceleración
Modalidad
Salida US1
(jolly).
Contacto
limpio
Foto nuevo
cierre
31
Abrir-Stop-
Durante la apertura, pulsando el botón P/P la barrera se bloquea, pulsando de nuevo se cierra. Durante
Cerrar
el cierre, pulsando el botón P/P la barrera se bloquea, pulsando de nuevo se abre.
Durante la apertura, pulsando el botón P/P la barrera se bloquea y luego se cierra.
Abrir-Cerra
Durante el cierre, pulsando el botón P/P la barrera se bloquea y luego se abre.
Durante la apertura, pulsando el botón P/P no se produce ningún efecto. Durante la pausa, pulsando el
Abrir siempre
botón P/P no se produce ningún efecto.
"Comunitaria"
Durante el cierre, pulsando el botón P/P la barrera se bloquea durante pocos segundos y luego se abre.
Durante la apertura, pulsando el botón P/P no se produce ningún efecto. Durante la pausa, pulsando el
Abrir-Cerrar con
inversión menos
botón P/P la barrera se cierra. Durante el cierre, pulsando el botón P/P la barrera se bloquea durante
durante la apertura
pocos segundos y luego se abre.
Reloj Cierra la puerta cuando se abre el contacto y la abre cuando el contacto se cierra.
Entrada para
mandos Esta opción de la entrada Jolly sirve para conectar dos motor con mandos sincronizados.
ESCLAVOS
Botón Cierra
El automatismo se cierra manteniendo presionado el pulsador. Se detiene al soltar el pulsador.
Hombre
El pulsador P/P se convierte en Abrir Hombre Presente.
presente
Botón Cierra
Pulsador de inicio del cierre. El pulsador P/P se convierte en pulsador Abrir
La luz intermitente es alimentada al mismo tiempo que el motor.
Excluido
La luz intermitente es alimentada 5 segundos antes de cada maniobra.
Activado
Tras una apertura completa la unidad central cierra de nuevo sólo con un comando manual.
Excluido
Activado Tras una apertura completa la unidad central cierra de nuevo después del tiempo de pausa programado.
Alta
Medio-alta
Medio-baja
Baja
No se ejecuta la deceleración en la parte final de la carrera.
Excluido
Activado Con la deceleración activada, el motor, al acercarse cada final de maniobra, reduce a la mitad su velocidad.
Contacto para
Con este modo se puede accionar una luz de cortesía. Se enciende desde el inicio del ciclo
Luz de cortesía
hasta 2 minutos después del cierre.
Contacto de
Este contacto indica el estado de la puerta. El relé se activa al inicio de la apertura y se desactiva
señalización
solo cuando se concluye el cierre.
estado
II° canal Disponible únicamente si se monta unatarjeta radio bicanal en el conector pre-dispuesto (n° 18 de
Riceptor la fig. L).
Esta salida tiene la función de "indicador luminoso" (con destellos diferentes indica el estadode la
Contacto
puerta). Puerta cerrada = apagado; durante la apertura = destello lento; durante el cierre = destello
Luz de aviso
rápido; durante la pausa = 2 destellos con pausa; puerta bloqueada con botón stop = luz fija.
Excluido Función excluida.
La intervención de la fotocélula reduce el tiempo de pausa, sea cual sea su valor, a 2 segundos.
Activado
Notas
