PROGRAMMERING BEWEGING POORT EN PAUZETIJD
Gedurende de programmeerprocedure leert de centrale de werk- en pauzetijden automatisch aan.
Gedurende de programmeerfase zal de P/P-bediening voor stap-voor-stap-bedrijf (det. 10 van afb. L) meerdere malen
geactiveerd worden, als alternatief kan ook de P/P-bediening voor stap-voor-stap-bedrijf (klem 19 van afb. M) of de
afstandsbediening (indien in het geheugen opgeslagen) worden gebruikt.
Belangrijke opmerkingen alvoren de programmering uit te voeren:
A. Geef de centrale spanning en controleer of de bedieningsingangen correct werken aan de hand van de bijbehorende led's
(de led's van de n.c. contacten behoren aan te zijn).
B. Maak de bewegingszone van de poort vrij.
C. De led's van de eindaanslagen (det. 1 van afb. L) moeten branden wanneer de poort halfgeopend is. Wanneer de poort op
de eindaanslag van de sluitbeweging wordt gebracht, dient de ene led uit te gaan (bijv. LD2) en wanneer de poort op de
eindaanslag van de openingsbeweging wordt gebracht, dient de andere led uit te gaan (bijv. LD3).
Voor nauwkeurige stops op de eindaanslagen dient de vertraging te worden ingevoerd.

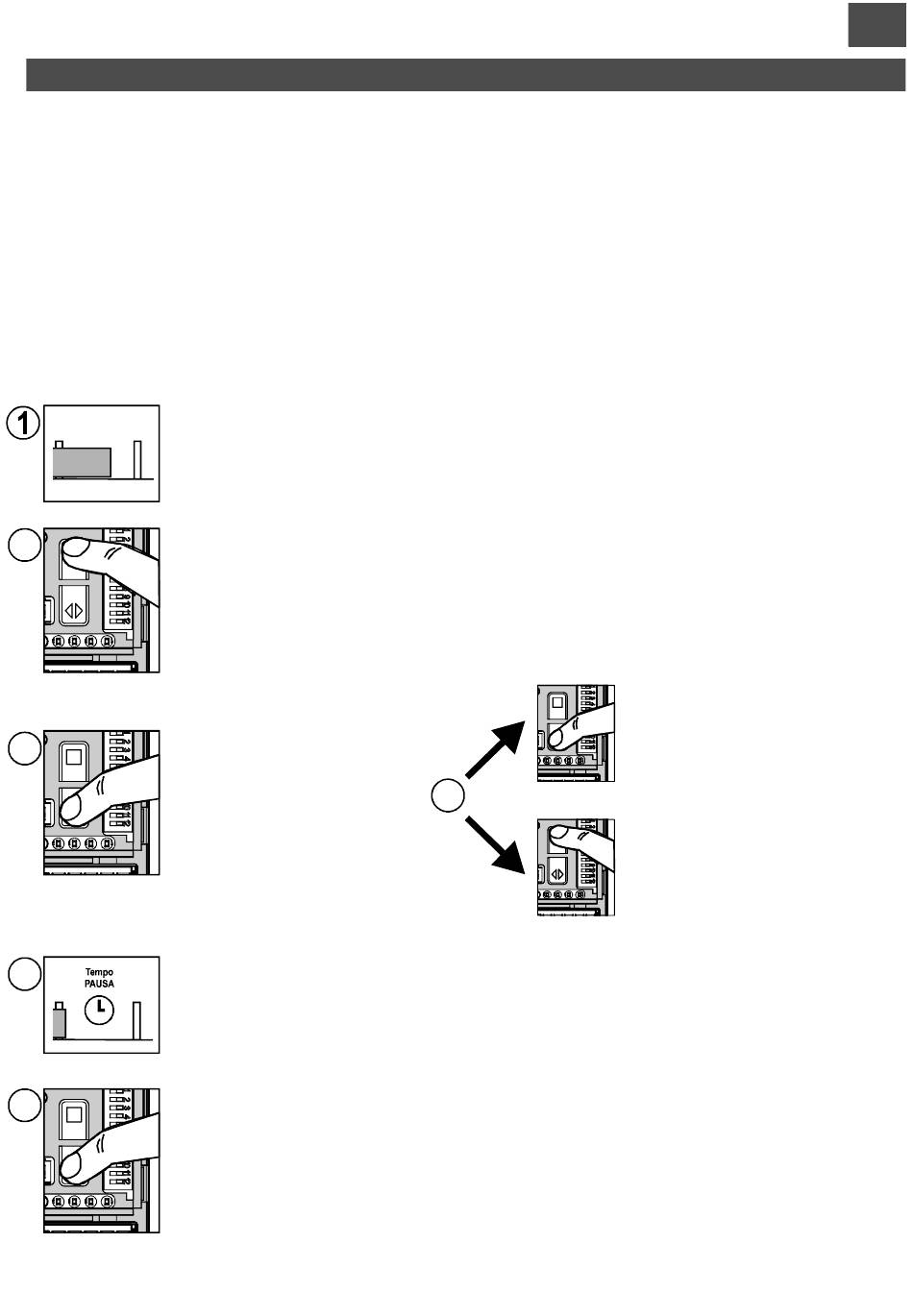

Programmering:
Zet de poort met de hand halverwege de beweging.
Houd de drukknop PROG circa 3 seconden ingedrukt (det. 6 van afb. L) tot de led LD1 (det. 5 van
2
afb. L) gaat branden
De centrale is nu in programmeerfase.
Druk op de P/P-drukknop voor stap-
3
voor-stap-bedrijf (det. 10 van afb. L)
De poort maakt een beweging die
enkele seconden duurt.
De poort bereikt het sluitpunt en hervat de beweging automatisch in openingsrichting om tot
5
stilstand te komen op de eindaanslag van de openingsbeweging.
Op dit punt begint de centrale de pauzetijd in het geheugen op te slaan.
Nadat de gewenste pauzetijd is verstreken, drukt u op de P/P-drukknop voor stap-voor-stap-bedrijf.
6
De poort hervat de sluitbeweging om tot stilstand te komen op de eindaanslag van de
sluitbeweging. De led LD1 gaat uit wanneer het einde van de programmeringsprocedure is bereikt.
4
- Als de poort in sluitrichting
beweegt, drukt u opnieuw op de P/P-
drukknop voor stap-voor-stap-bedrijf.
- Als de poort in openingsrichting
beweegt, drukt u op de drukknop
PROG (det. 6 van afb. L) om de
poort te laten sluiten.
