Fig. M
Voeding cc
24V
Antenne
3
4
1
2
J1
J2 Connector Uitgang

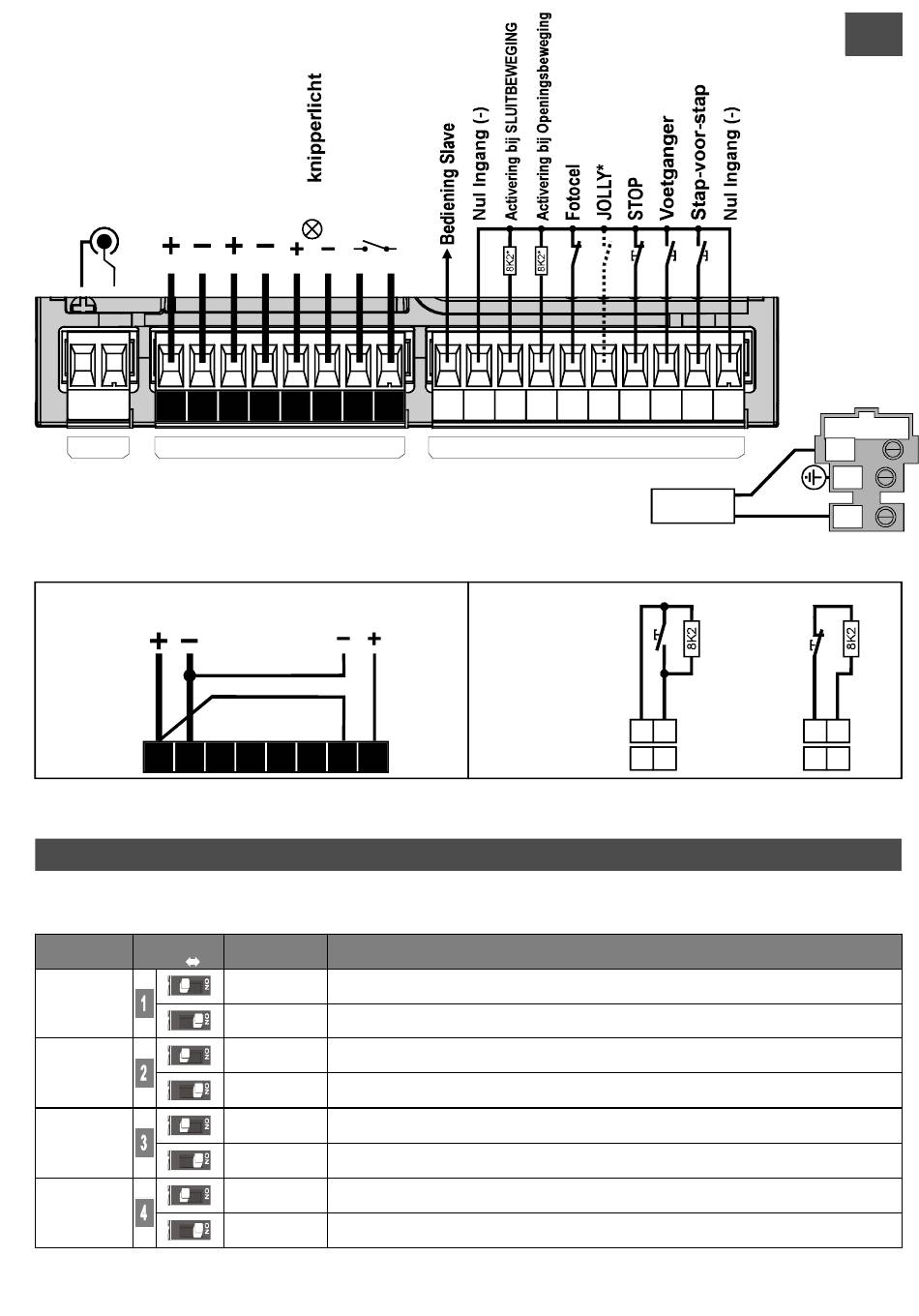

Fig. N
24V
3
4
DIP-SWITCHES VOOR UITSLUITING VEILIGHEDEN
Gebruik deze dip-switches om de niet aangesloten veiligheidsingangen uit te sluiten.
Functie
n. Off On
BSC
BSA
FT1
STP
24V
US1*
24V
FT
na
5
6
7
8
9
10
US1 24V
5
6
7
8
9
10
Beschrijving
Met gemonteerde contactlijst sluitbeweging
OFF
Sluit de ingang voor de contactlijst voor de sluitbeweging uit. Let op! De klem nr.13 moet
ON
afgekoppeld blijven.
Met gemonteerde contactlijst openingsbeweging
OFF
Sluit de ingang voor de contactlijst voor de openingsbeweging uit. Let op! de klem nr.14
ON
moet afgekoppeld blijven.
Met geïnstalleerde fotocel
OFF
Sluit de ingang van de fotocel uit. Staat gelijk aan het verbinden van de klem nr.15 met de
ON
gemeenschappelijke lijn
Met geïnstalleerde STOP-knop
OFF
Sluit de ingang STOP uit. Staat gelijk aan het verbinden van de klem nr.17 met de
ON
gemeenschappelijke lijn
11 12 13 14 15 16 17 18 19 20
J3 Connector Ingang
Fig. O
Opmerkingen
L
230V
50/60Hz
N
NC
12
13
12
14
NL
FUSE 5X20
T2A
230V
21
22
23
12
13
12
14
