CENTRAL ELECTRÓNICA DESCRIPCIÓN DE LAS PIEZAS
Fig. L
1
23
22
21
20
19
18
17

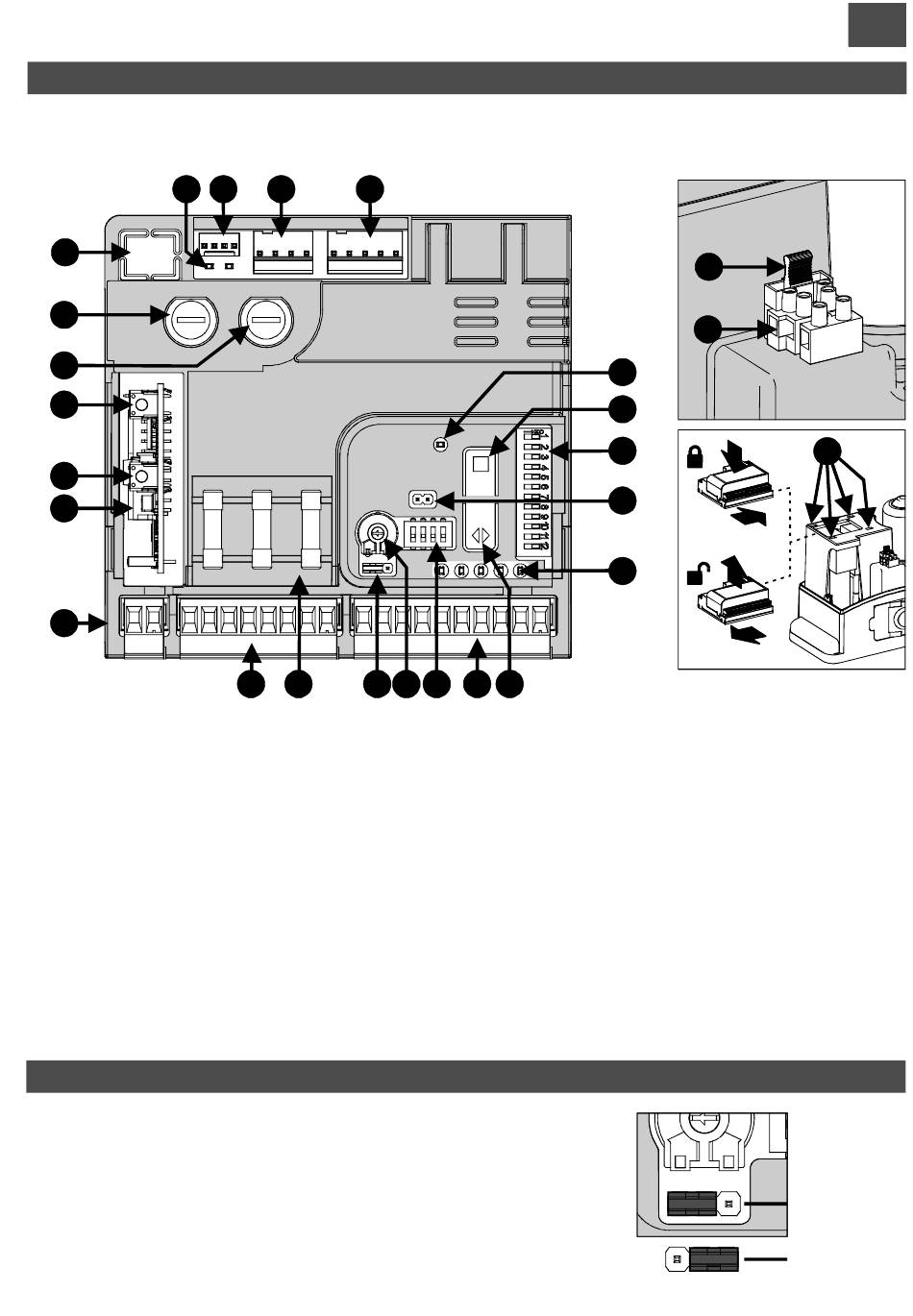

1) LED del sensor del final de carrera
2) Conector del sensor de los finales de carrera magnéticos
3) Conector de alimentación de 24V
4) Conector del motor + encoder
5) LED Programación (LD1)
6) Pulsador de Programación y Parada
7) Dip-switch funciones
8) Reajuste de la central. Cortocircuitar durante un instante los
2 pines equivale a cortar y activar nuevamente la alimentación.
9) LED entradas (encendido = entrada cerrada)
10) Pulsador Paso a Paso
11) Regleta de las entradas
12) Dip-Switch de desactivación de los dispositivos de
seguridad
13)Trimmer de regulación de la fuerza del motor
JP1 FUNZIONAMENTO USCITA 24V (morsetti 5 e 6)
Prima di passare ai collegamenti valutare l'inserimento di JP1 che modifica il
funzionamento dell'uscita 24V (morsetti 5 e 6).
- Inserito nella posizione
alimentare ausiliari e/o fotocellule.
- Inserito nella posizione
vengono spente al termine di un ciclo completo. Questa configurazione riduce
l'assorbimento e rallenta notevolmente il degrado del trasmettitore infrarosso.
2 3 4
16 15 14 13
ON l'uscita è sempre attiva e si può sfruttare per
Stand-by le fotocellule alimentate con questa uscita
ON
1 2 3 4
12 11 10
14) JP1 jumper de activación de la alimentación manual
de las fotocélulas
15) Fusibles de reserva
16) Regleta de las salidas
17) Regleta de entrada de la antena radio
18) Conector para el receptor tipo OC2
19) Botón 2 para la programación OC2 (opcional)
20) Botón 1 (P/P) para la programación OC2 (opcional)
21) Fusible del motor (16A rápido)
22) Fusible de alimentación de los auxiliares y de la
central (2A rápido)
23) Conexión del Programador
24) Fusible de la línea de alimentación de 230V (T 2A)
25) Regleta de la alimentación de 230V
26) Acoplamiento rápido para la central electrónica
24
25
5
6
7 I
8
II
II
9
I
JP1
ON
E
26
