S c h n e l l e i n s t i e g
Auflage des ADJ.-Ausgangs, so dass die Spitze von
dem Loch des rechten Ausganges aufgenommen
wird und der Masseanschluss im linken Ausgang
aufliegt, wie im Bild 4.3 im Kapitel 4 gezeigt.
Am rechten Bildschirmrand sehen Sie das Kurzmenü von CH1,
mit dem Sie oft genutzte Einstellungen sofort mit der jeweils
rechts neben den Menüpunkten zugeordneten Softmenütaste
ändern können. Drücken Sie einmal die oberste Softmenütaste,
um die Eingangskopplung auf DC umzuschalten.
Blau unterlegt sind die aktiven Einstellungen,
mehrmaliges Drücken der Tasten wechselt jeweils
zwischen den Einstellungen

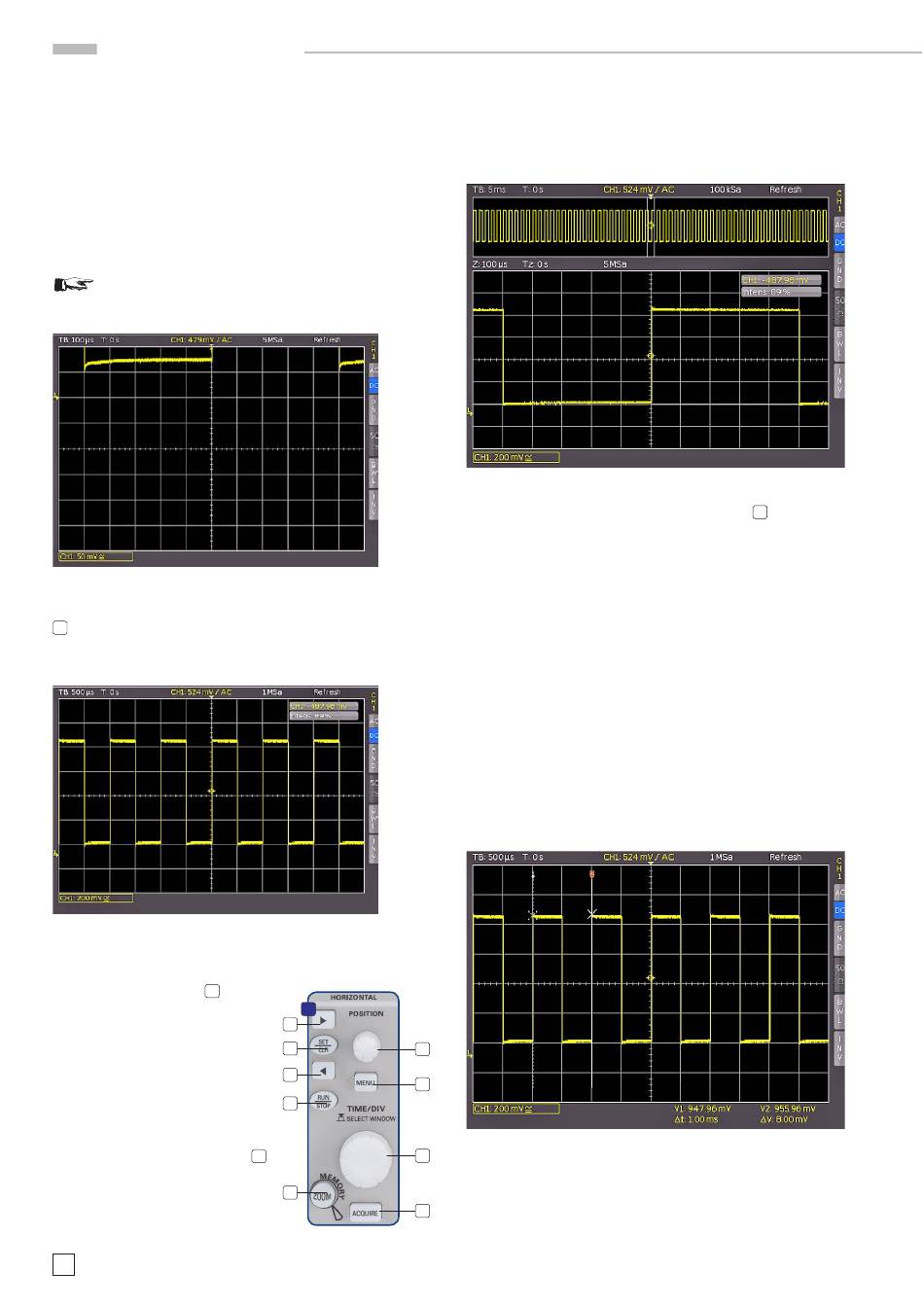

Abb. 3.3: Bildschirm nach Umstellen auf DC Kopplung

Zum Abschluss drücken Sie einmal kurz die AUTOSET-Taste
15 und nach wenigen Sekunden hat das Oszilloskop die Ver-
stärker-, Zeitbasis- und Triggereinstellungen automatisch
vorgenommen, Sie sehen nun ein Rechtecksignal.

Abb. 3.4: Bildschirm nach Autosetup

3.3

Betrachten von Signaldetails

Mit dem Zeitbasisknopf 43 können
Sie das aufgenommene Zeitfenster
verändern. Durch Drehen nach links
vergrößern Sie die Zeitbasis und Sie
können aufgrund der Speichertiefe
von 2 Mbyte pro Kanal lange Zeitfen-
ster mit hoher Auflösung aufnehmen.
Drehen Sie den Zeitbasisknopf solan-
ge nach links, bis sie links oben auf
dem Bildschirm „TB:5ms" ablesen.
Drücken Sie jetzt die Taste ZOOM
Abb. 3.5:
Teil D des Bedienfeldes mit Zoomtaste
14
Änderungen vorbehalten
D
37
38
41
37
42
39
40
. 43
40
44
Sie erhalten folgende Zweifenster-Darstellung: Im oberen
Fenster sehen Sie das gesamte aufgenommene Signal, da-
runter einen vergrößerten Ausschnitt. Mit dem Zeitbasisknopf
können Sie jetzt den Dehnungsfaktor einstellen und mit dem
kleinen Drehknopf die X-Position des Ausschnittes justieren.

Abb. 3.6: Zoomfunktion

Mit einem erneuten Druck auf die ZOOM-Taste
diesen Modus wieder aus.
3.4

Cursormessungen

Nachdem Sie das Signal auf dem Bildschirm dargestellt und
auch im Detail angesehen haben, soll es mit den Cursors ver-
messen werden. Drücken Sie erneut kurz die AUTOSET-Taste
und anschließend die CURSOR/MEASURE-Taste. Nun können
Sie im geöffneten Menü die Art des Messcursor auswählen.
Dazu drücken Sie die oberste Softmenütaste neben MESSART,
um das entsprechende Auswahlmenü zu öffnen. Mit dem Uni-
versalknopf im CURSOR/MENU Bedienfeldabschnitt können Sie
die Auswahl vornehmen, indem Sie ihn nach links drehen, bis
der Eintrag „V-Marker" unterlegt ist. Schließen Sie das Menü
mit einem Druck auf den Universalknopf, mit der MENU OFF-
Taste oder warten Sie auf die automatische Ausblendung nach
wenigen Sekunden. Jetzt werden zwei Cursors im Signal sowie
die Messergebnisse unten rechts im Display angezeigt. Wählen
Sie den aktiven Cursor mittels drücken auf den Universalknopf
aus und positionieren ihn durch drehen dem Universalknopf.

Abb. 3.7: Cursormessungen

Die Messwerte der Cursors können Sie im Bild unten rechts
entnehmen. Dort werden im gewählten Fall des „V-Marker" die
Spannungen an beiden Cursorpositionen, deren Differenz, sowie
die zeitliche Differenz der Cursorpositionen angezeigt. Das
40
schalten Sie
