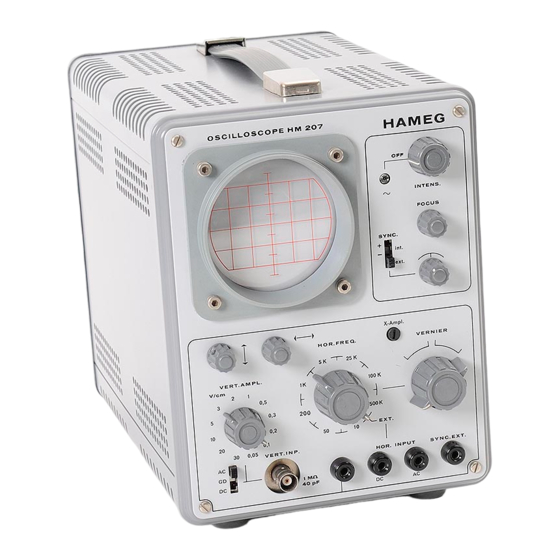

Hameg HM 207 Bauanleitung

D-TJ ZFft 0^0 L H 1 1 3
A l l g e m e i n e s
Der Bausatz HM 207 bietet dem an der Oszillographie inter-
essierten Techniker oder A m a t e u r die Möglichkeit, sich ein
m o d e r n e s Instrument zu schaffen, das für viele Meßaufga-
ben der Elektronik eine wertvolle Hilfe ist. Das Gerät ist
bei A u s l i e f e r u n g bereits fertig montiert, sodaß nur die Löt-
arbeiten durchzuführen sind. Bauelemente
befinden sich im Gerät. Durch Lösen der beiden Rückwand-
schrauben kann das Gehäuse geöffnet und das Chassis mit
Frontplatte herausgezogen w e r d e n . Knöpfe und Frontplatte
w e r d e n , um B e s c h ä d i g u n g e n zu v e r m e i d e n , vor Beginn der
V e r d r a h t u n g s a r b e i t e n demontiert.
sprechend der A n l e i t u n g ausgeführt, besitzt der Bausatz die
gleichen technischen Daten und Qualitäten wie das HM 207-
Fertiggerät.
V e r d r a h t u n g
Der A n l e i t u n g liegen insgesamt 5 V e r d r a h t u n g s p l ä n e
Jeder ist mit 2 großen Buchstaben gekennzeichnet, die fol-
gende B e d e u t u n g h a b e n :
FC = Frontchassis
FP = Frontplatte
RC = Rückchassis
Die Pläne sind so übersichtlich, daß die V e r d r a h t u n g
Schwierigkeiten bereiten w i r d . Das Schaltbild befindet sich
auf dem letzten Blatt des Manual's. Alle V e r b i n d u n g s d r ä h t e
sind mit einer N u m m e r versehen, unter der auf beiliegender
Drahttabelle die Länge des Drahtes
Drähten beigefügte Buchstaben deuten darauf hin, auf wel-
chem Plan das Ende der Leitung unter der entsprechenden
Nummer zu finden ist. Den größten Anteil aller Arbeiten nimmt
die Bestückung der Leiterplatte in A n s p r u c h . Sie wird zu-
nächst durch Lösen der Befestigungsschrauben vom Chassis
entfernt und entsprechend dem V e r d r a h t u n g s p l a n LO be-
stückt. B e g o n n e n w i r d mit den kleinsten Bauteilen. Teile mit
längeren Drähten (z. B. Widerstände) w e r d e n nach Raster-
maß a b g e b o g e n und mit ihren Enden durch die Löcher ge-
führt. Beim Einsetzen der Transistoren ist u n b e d i n g t auf die
richtige Stellung der seitlichen Fahne oder Seitenfläche zu
achten. Auch die Polarität der Elkos ist im Auge zu behalten.
Für die Transistoren BF 414 und BF 245 A sind Fassungen
v o r g e s e h e n . Die 3 Feldeffekttransistoren sind nach gleichen
Kriterien ausgesucht. Sie können daher beliebig als Paar für
den Y - E i n g a n g oder auch einzeln verwendet w e r d e n . Einige
der W i d e r s t ä n d e sind stehend auf der Leiterplatte a n g e o r d -
net. Sie sind durch einen Kreis mit h e r a u s g e f ü h r t e m Draht
dargestellt. Beim Anschluß des 100-Ohm-Widerstandes vom
Eingangsteiler an den FET-Eingang muß dieser u n b e d i n g t
an den Stift der Fassung gelötet w e r d e n . Mit der Leiterplatte
selbst darf er nicht in B e r ü h r u n g k o m m e n . Das gleiche gilt
für die an dem selben Stift angelötete Schutzdiode. Ist die
Leiterplatte v o l l s t ä n d i g bestückt, w i r d sie noch mit den ent-
s p r e c h e n d e n A n s c h l u ß d r ä h t e n versehen und w i e d e r einge-
baut. Die A n s c h l u ß p u n k t e der einzelnen Drähte sind deut-
lich h e r v o r g e h o b e n , sodaß Fehler beim A n l ö t e n derselben
u n b e d i n g t v e r m i e d e n w e r d e n k ö n n e n .
und Netzkabel
Sind alle Arbeiten ent-
bei.
LO = Leiterplattenoberseite
LU == Leiterplattenunterseite
keine
angegeben ist. Den
Bauanleitung für Oszillograph HM 207
Frontchassis und Zeitablenkschalter werden nach Plan
verdrahtet. Der Schalter ist vorher auszubauen und an der
unteren Seite mit einem den Bauteilen beiliegenden keram.
Stützpunkt zu versehen. Die Leitungen für die G l i m m l a m p e ,
auf Plan RC bezeichnet mit 19 und 20, werden in einem
4 mm-lsolierschlauch am oberen V e r b i n d u n g s s t e g
geführt. Die G l i m m l a m p e wird so eingelötet, daß sie mit
dem Glasende in das Loch im Frontdeckel hineinragt. Die
V e r d r a h t u n g des Netzkreises nach Plan RC ist besonders
sorgfältig v o r z u n e h m e n . Die Drähte zum Netzschalter wer-
den im Isolierschlauch verlegt. Beim Anschluß des Netzka-
bels ist auf den grün-gelben Draht zu achten. Er wird an die
Masselötfahne des Sicherungshalters
gleichen Punkt wird auch die Lötfahne unter dem Gehäuse-
griff v e r b u n d e n . Vor dem
die Lötfahnen Nr 2 bis 11 ganz nach außen und Nr. 1 und
12 nach innen zu biegen. Auf keinen Fall dürfen sie ge-
rade nach hinten stehen, da sonst bei etwas zurückge-
schobener Bildröhre die Möglichkeit der Berührung mit dem
Rückdeckel besteht.
I n b e t r i e b n a h m e
Vor dem ersten Einschalten des Gerätes sollte unbedingt
nochmals eine optische Kontrolle
aller wichtigen Bauelemente erfolgen. Ferner ist darauf zu
achten, daß zwischen den Leiterbahnen keine Lötzinnreste
hängen. Zur V e r m e i d u n g von Folgeschäden bei Kurzschlüs-
sen ist auch noch die Messung der O h m w e r t e verschiedener
Punkte empfehlenswert. Die Leitungen + und - 1 5 Volt ha-
ben gegen Masse etwa 4 KOhm. Die H o c h s p a n n u n g , am
C 0,22 MF gemessen, etwa 2 M O h m
50 MF, 350 V, minimal 40 KOhm. Alle v o r h a n d e n e n T r i m m e r
und Regler werden dann auf Mitte gestellt. Der Kippfre-
quenzschalter w i r d z. B. auf 5 - 25 K geschaltet. Zeigt sich
etwa eine Minute nach d e m Einschalten des Gerätes bei
a u f g e d r e h t e m Intens-Regler kein Elektronenstrahl, wird eine
nochmalige Prüfung an Hand des Schaltbildes e m p f o h l e n .
Sobald eine Linie sichtbar w i r d , richtet man zuerst die Strahl-
röhre ein. Sind die beiden Muttern an den Befestigungs-
schellen gelöst, w i r d die Röhre an ihrem vorn h e r a u s r a g e n -
den Kopf gedreht, bis die Strahllinie genau waagerecht liegt.
Ist die Frontplatte angebaut, wird sie noch von hinten gegen
die Rasterscheibe gedrückt. Abschließend w e r d e n beide Be-
f e s t i g u n g s m u t t e r n wechselseitig mit Gefühl langsam ange-
zogen.
Prüfung und Abgleich
G r u n d l a g e der exakten Funktion jeder Stufe ist die richtige
S p a n n u n g s v e r s o r g u n g . Alle
Werte sind daher nochmals zu überprüfen. A b w e i c h u n g e n
von max. 5 % sind noch zulässig. Der I n n e n w i d e r s t a n d des
v e r w e n d e t e n Voltmeters sollte mindestens 10.000 Ohm/Volt
betragen. Zu beachten ist, daß bei größeren A b w e i c h u n g e n
der Netzspannung sich auch die S p a n n u n g im Gerät ent-
sprechend ändert. Besonders wichtig sind die Spannungen
FC
entlang-
gelegt. Mit dem
Anschluß der Bildröhre sind
der Lage und Polung
und am Ladeelko
im Schaltbild a n g e g e b e n e n
