doepfer

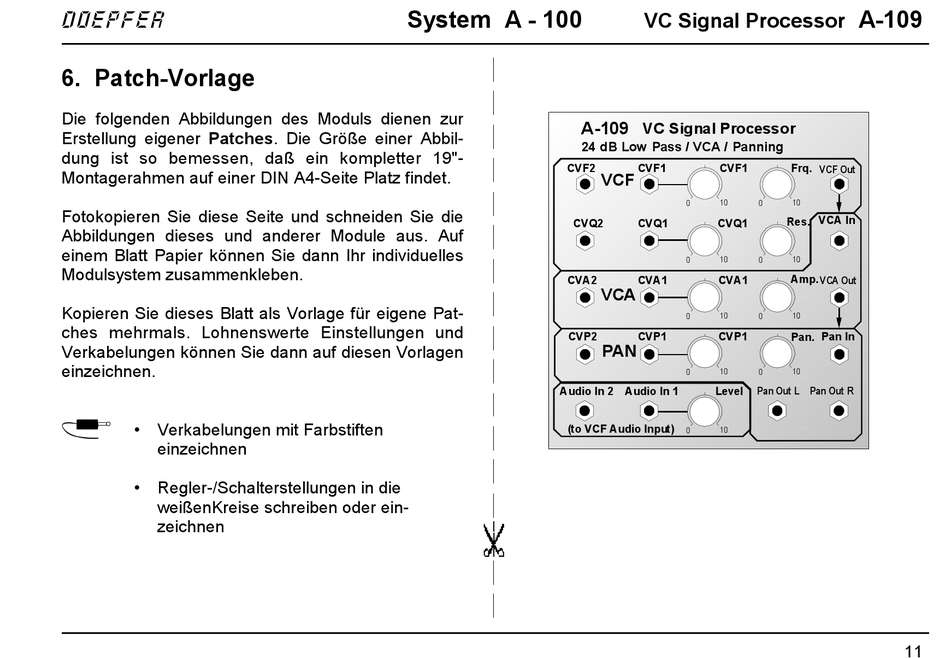

6. Patch-Vorlage
Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Abbil-
dung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz findet.
Fotokopieren Sie diese Seite und schneiden Sie die
Abbildungen dieses und anderer Module aus. Auf
einem Blatt Papier können Sie dann Ihr individuelles
Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene Pat-
ches mehrmals. Lohnenswerte Einstellungen und
Verkabelungen können Sie dann auf diesen Vorlagen
einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Regler-/Schalterstellungen in die
weißenKreise schreiben oder ein-
zeichnen
System A - 100
A-109
24 dB Low Pass / VCA / Panning
CVF2
CVQ2
CVA2
CVP2
Audio In 2 Audio In 1
(to VCF Audio Input)
VC Signal Processor
VC Signal Processor
CVF1
CVF1
VCF
0
10
0
CVQ1
CVQ1
10
0
0
CVA1
CVA1
VCA
10
0
0
CVP1
CVP1
PAN
10
0
0
Level
Pan Out L Pan Out R
0
10
A-109
Frq.
VCF Out
10
VCA In
Res.
10
Amp.
VCA Out
10
Pan.
Pan In
10
11
