Pegeljustierung :
Serienmäßig sind die Module mit sym. Eingang auf eine Verstärkung von 0 dB abgeglichen. Beliebige Werte zwischen
- 40dB...+6dB sind einstellbar (+6 dB nur mit gesetztem Jumper 5/6).
Die Module mit sym. Ausgang sind auf eine Verstärkung von +10 dB eingestellt. Beliebige Werte zwischen
0dB...+26dB sind einstellbar. Rechtsdrehung der Spindeltrimmerschraube vergrößert die Verstärkung.
Für Sonderfälle aktivieren Jumper 5 (linker Kanal) und Jumper 6 (rechter Kanal) bei den Modulen SSIM 04 eine
zusätzliche Verstärkung von 6 dB am Eingang der Symmetrierverstärker. Ist Jumper 5/6 gesetzt, darf die max.
Eingangsspannung + 17 dBu nicht übersteigen. Höhere Eingangssignale beschädigen die Verstärkerstufen nicht, führen
dann aber zum "Clippen" der Ausgangsverstärker. Jumper 5/6 sind serienmäßig nicht gesetzt (Lötbrücke offen).

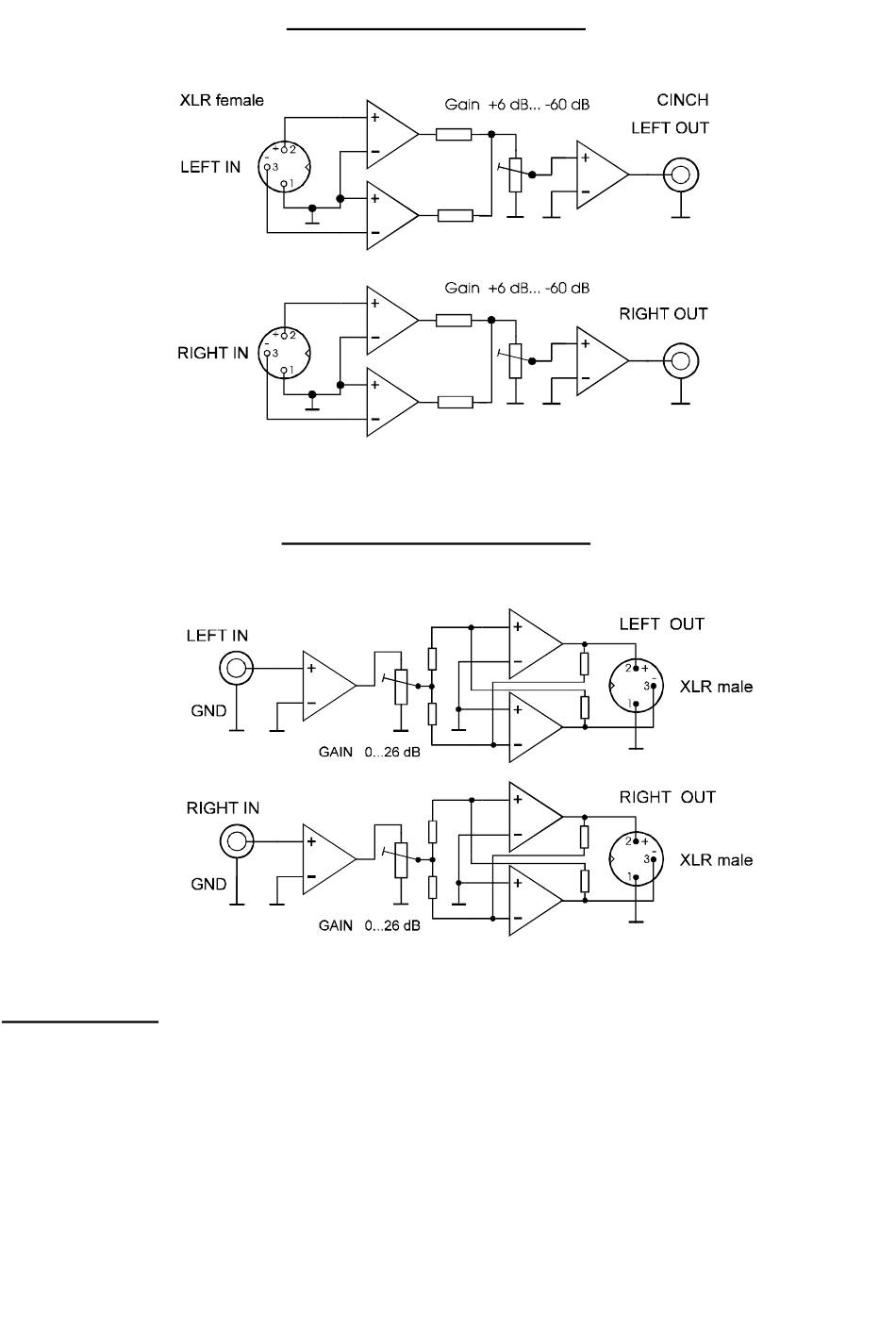

Blockschaltbild Modul SSIM 04
Blockschaltbild Modul SSOM 04
