Webasto Thermo Top C Einbauanleitung
Peugeot 406 coupé
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292
1
4
2
3
1

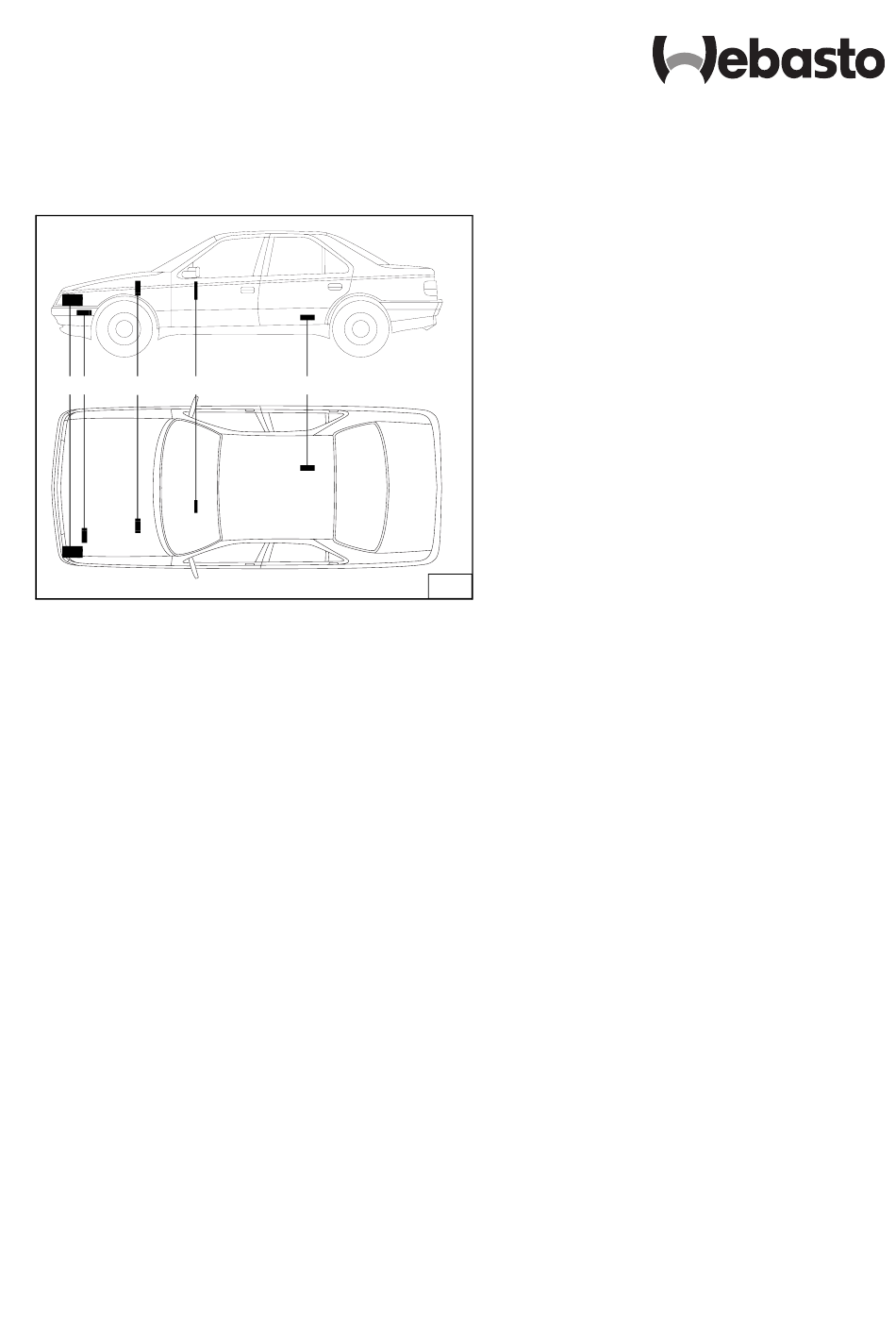

Heizgerät Thermo Top Z/C-B
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Einnietzange
Torx
Inhaltsverzeichnis
Ident.-Nr. 13 000 32B
Printed in Germany
5
1
1
2
2
2
3
3
3
4
6
7
8
9
10
07/00
Druck: Steffen
Einbauanleitung
(Verbindliche Einbauvorschrift)
TT0006/10
Peugeot 406 Coupé
Benzin 3,0l V6
nur für Linkslenker
nicht bei Getriebeautomatik
nicht bei Innenraumüberwachung, Alarmanlage
Gültigkeit siehe Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
© Webasto Thermosysteme International GmbH Germany
12
13
16
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
-
Seite 1: Inhaltsverzeichnis
Gültigkeit Abschließende Arbeiten Vorwort Allgemeine Hinweise Vorarbeiten Einbauort Heizgerät Flachsicherungshalter und Gebläserelais Gebläseansteuerung Vorwahluhr und Option Sommer-/Winterschalter Einbau Heizgerät Brennluftansaugleitung Einbindung in den Wasserkreislauf Ident.-Nr. 13 000 32B Printed in Germany 07/00 Druck: Steffen © Webasto Thermosysteme International GmbH Germany... -
Seite 2: Heizgerät / Einbaukit
Thermo Top Z/C Peugeot 406 Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top Z/C Benzin mit Lieferumfang 906 04A Zusätzlich erforderlich: Einbaukit Peugeot 406 Thermo Top Z/C 13 00029A Gültigkeit Hersteller Handelsbezeichnung EG-BE-Nr. Peugeot 8*XFX 406 Coupé e2*98/14*0090*.. Motortyp Motorart Leistung in kW Hubraum in cm... -
Seite 3: Allgemeine Hinweise
Peugeot 406 Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen Vorarbeiten - Die nicht zutreffende Jahreszahl auf dem Duplikat- schild entfernen... -
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C Peugeot 406 Flachsicherungshalter und Gebläserelais HINWEIS: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Winkel (3/1) gemäß Bild 3 mit vorhandener Schrau- be am Crash-Schalter befestigen Fahrzeuge mit manueller Klimaanlage - Zusatzsicherung F4 (4/5) gemäß Schaltplan Bild 5 einbinden - Leitung schwarz (4/3) aus K3/30 auscrimpen und Flachsteckhülse abtrennen... -
Seite 5: Fahrzeuge Mit Klimaautomatik
Peugeot 406 Thermo Top Z/C Fahrzeuge mit Klimaautomatik - Spannungsverteiler gemäß Schaltplan Bild 7 einbin- - Von der im Lieferumfang beiliegenden Leitung rot (4000 mm lang) 2000 mm ablängen und zusammen mit Leitung schwarz (2000 mm lang) in die Kabeltül- le der Gebläseansteuerung einziehen - Leitung rot an Klemme A und Leitung schwarz an Klemme E des Spannungsteiler anschließen... -
Seite 6: Gebläseansteuerung
Thermo Top Z/C Peugeot 406 - Gebläserelais K3 (8/1) mit Schraube M5x12, Schei- be und Mutter am Winkel (8/2) befestigen - Halteplatte des Flachsicherungshalters (8/4) mit Schraube M4x12, Scheibe und Mutter am Winkel befestigen und Flachsicherungshalter aufstecken - Massestützpunkt (8/3) gemäß Bild 8 an vorhande- ner Schraube befestigen - Plusleitung rot an Batterie-Plus anschließen - Kabelbaum für Vorwahluhr und Gebläseansteue-... -
Seite 7: Vorwahluhr Und Option Sommer-/Winterschalter
Peugeot 406 Thermo Top Z/C Vorwahluhr und Option Sommer-/Winter- schalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (12/2) und des Sommer-/Winterschalters (12/1) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten Position aufkleben... -
Seite 8: Einbau Heizgerät
Thermo Top Z/C Peugeot 406 Einbau Heizgerät Einbauort vorbereiten 130 mm - Bohrung ø 6mm (14/1) für Ansaugschalldämpfer gemäß Bild 14 bohren 25 mm - Halter (15/1) für Ansaugschalldämpfer gemäß Bild 15 mit Clip einsetzen - Schablone (16/3) für Heizgerätehalter gemäß Bild 16 auflegen - Lochbild (16/1,2,4,5) übertragen - Schablone entfernen... -
Seite 9: Brennluftansaugleitung
Peugeot 406 Thermo Top Z/C - beide Halter (18/1,2) für Heizgerät gemäß Bild 18 mit Bundmuttern M6 montieren, ausrichten und fest- ziehen Heizgerät montieren HINWEIS: Zur Befestigung des Heizgerätes nur die im Lieferum- fang beiliegenden Spezialschrauben Typ EJOT PT verwenden! - Heizgerät gemäß... -
Seite 10: Einbindung In Den Wasserkreislauf
Thermo Top Z/C Peugeot 406 Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des Fahrzeuges beschrieben (Bild 21) Legende zu Bild 21: 1 Ausgleichsbehälter... - Seite 11 Peugeot 406 Thermo Top Z/C - Fahrzeugeigenen Wasserschlauch (24/1) abzie- hen, Verbindungsrohr aufstecken und mit Schlauch- schelle befestigen - Wasserschlauch 1300mm lang auf Verbindungs- rohr zum Wärmetauscher aufstecken und mit Schlauchschelle befestigen - Vom beiliegenden Kantenschutz zwei Stücke je 50mm lang und ein Stück 100mm lang ablängen - Kantenschutz (25/2,3) gemäß...
-
Seite 12: Abgasanlage
Thermo Top Z/C Peugeot 406 - Wasserschlauch 950mm lang (28/3) gemäß Bild 28 zum Heizgerät führen - Wasserschlauch 950mm lang auf Verbindungsrohr (28/2) zum Heizgerät-Wassereintritt aufstecken, ge- mäß Bild 28 ausrichten und mit Schlauchschelle be- festigen - Korrekten Sitz der Wärmeschutzschläuche und des Profilgummis (28/1) prüfen - Wasserschläuche mit Kabelbindern befestigen Abgasanlage... -
Seite 13: Brennstoffeinbindung
Peugeot 406 Thermo Top Z/C Brennstoffeinbindung ACHTUNG: Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Dosierpumpe ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist. An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! HINWEIS: Einbaulage der Dosierpumpe beachten, siehe „Ein-... - Seite 14 Thermo Top Z/C Peugeot 406 Brennstoffentnahme - Servicedeckel über der Tankarmatur entfernen (Niete ausbohren) - Tankarmatur gemäß Herstellerangaben ausbauen - Typschild (34/1) ausclipsen - Schablone (35/1) auflegen und Bohrung ø 8 mm (35/2) bohren - Tankentnehmer gemäß Bild 36 formen und ablän-...
- Seite 15 Peugeot 406 Thermo Top Z/C - Tankentnehmer (37/1 bzw. 38/1) gemäß Bild 37 bzw. 38 mit Scheiben, Dichtungen und selbstsi- chernder Mutter M8 in die Tankarmatur einsetzen - Tankarmatur gemäß Herstellerangaben einsetzen - Mecanyl-Brennstoffleitung (39/3) mittels Schlauch- stück (39/2) und Schlauchschellen am Tankentneh- mer (39/1) befestigen - Mecanyl-Brennstoffleitung (40/1) zur Saugseite der Dosierpumpe (40/3) verlegen, ablängen und mit...
-
Seite 16: Abschließende Arbeiten
- Spannungsteiler bei Klimaautomatik auf 7,3 Volt einstellen (gemessen an Klemme A) - Defrosterstellung bei Klimaautomatik vor dem Abstellen der Zündung einstellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de... - Seite 17 Bohrschablone Tankentnehmer Peugeot 406...
- Seite 18 Anreißschablone für Einbau Thermo Top Z/C in PEUGOUT 406 Ø7,0mm Ø7,0mm vorhandene Bohrungen Von unten gesehen vorhandene Bohrungen Ø7,0mm Ø7,0mm...
