Montageanleitung - CARDIOSTRONG Ergometer BX60 Montage- Und Bedienungsanleitung

3.2

Montageanleitung

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.

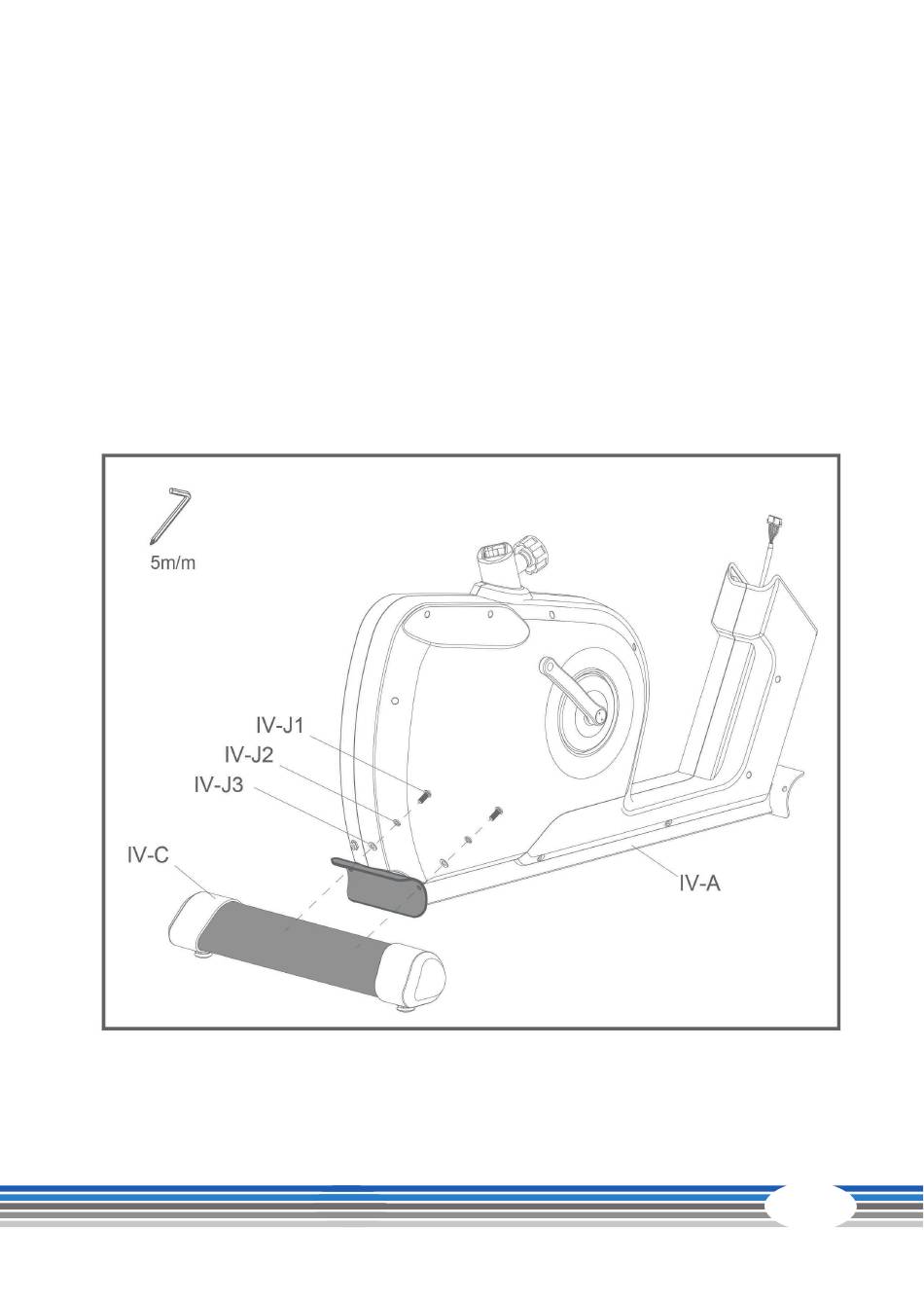

Schritt 1: Aufbau hinterer Standfuß
(1) Entfernen Sie die vormontierten Schrauben (IV-J1), Federscheiben (IV-J2) und Unterlegscheiben
(J3) vom hinteren Standfuß (IV-C ).
(2) Montieren Sie den hinteren Standfuß (IV-C) am Hauptrahmen (IV-A) mittels der Schrauben (IV-J1),
Federscheiben (IV-J2) und Unterlegscheiben (IV-J3).
(3) Benutzen Sie einen 5 mm Inbusschlüssel, um die Schrauben fest zu ziehen.
11
