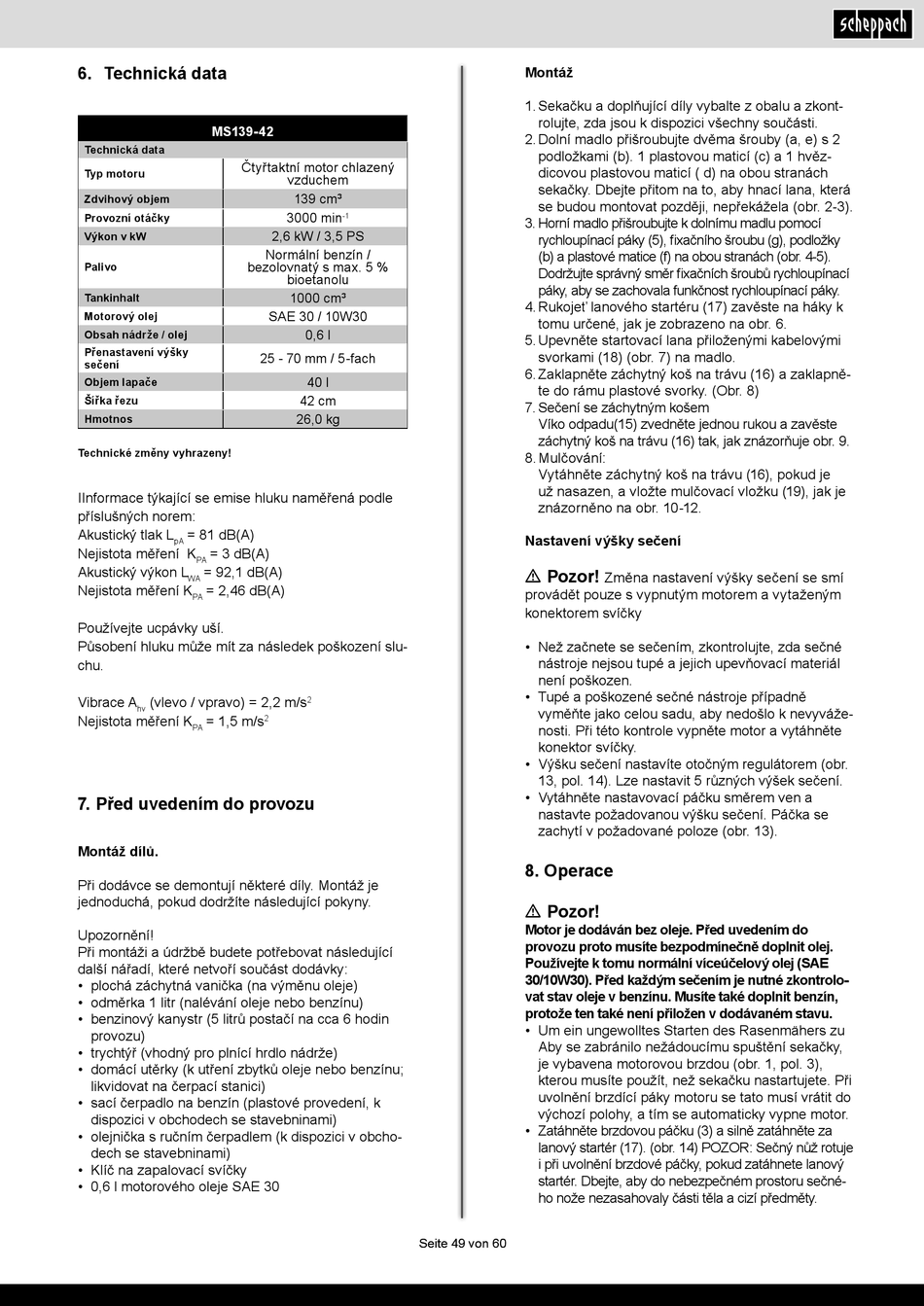

6. Technická data
MS139-42
Technická data
Čtyřtaktní motor chlazený
Typ motoru
Zdvihový objem
Provozní otáčky
Výkon v kW
bezolovnatý s max. 5 %
Palivo
Tankinhalt
Motorový olej
Obsah nádrže / olej
Přenastavení výšky
sečení
Objem lapače
Šířka řezu
Hmotnos
Technické změny vyhrazeny!
IInformace týkající se emise hluku naměřená podle
příslušných norem:
Akustický tlak L = 81 dB(A)
pA
Nejistota měření K = 3 dB(A)
PA
Akustický výkon L = 92,1 dB(A)
WA
Nejistota měření K = 2,46 dB(A)
PA
Používejte ucpávky uší.
Působení hluku může mít za následek poškození slu-
chu.
Vibrace A (vlevo / vpravo) = 2,2 m/s
hv
Nejistota měření K = 1,5 m/s
PA
7. Před uvedením do provozu
Montáž dílů.
Při dodávce se demontují některé díly. Montáž je
jednoduchá, pokud dodržíte následující pokyny.
Upozornění!
Při montáži a údržbě budete potřebovat následující
další nářadí, které netvoří součást dodávky:
• plochá záchytná vanička (na výměnu oleje)
• odměrka 1 litr (nalévání oleje nebo benzínu)
• benzinový kanystr (5 litrů postačí na cca 6 hodin
provozu)
• trychtýř (vhodný pro plnící hrdlo nádrže)
• domácí utěrky (k utření zbytků oleje nebo benzínu;
likvidovat na čerpací stanici)
• sací čerpadlo na benzín (plastové provedení, k
dispozici v obchodech se stavebninami)
• olejnička s ručním čerpadlem (k dispozici v obcho-
dech se stavebninami)
• Klíč na zapalovací svíčky
• 0,6 l motorového oleje SAE 30
vzduchem
139 cm³
3000 min
-1
2,6 kW / 3,5 PS
Normální benzín /
bioetanolu
1000 cm³
SAE 30 / 10W30
0,6 l
25 - 70 mm / 5-fach
40 l
42 cm
26,0 kg
2
2
Seite 49 von 60 Seite 49 von 60
Montáž
1. Sekačku a doplňující díly vybalte z obalu a zkont-
rolujte, zda jsou k dispozici všechny součásti.
2. Dolní madlo přišroubujte dvěma šrouby (a, e) s 2
podložkami (b). 1 plastovou maticí (c) a 1 hvěz-
dicovou plastovou maticí ( d) na obou stranách
sekačky. Dbejte přitom na to, aby hnací lana, která
se budou montovat později, nepřekážela (obr. 2-3).
3. Horní madlo přišroubujte k dolnímu madlu pomocí
rychloupínací páky (5), fixačního šroubu (g), podložky
(b) a plastové matice (f) na obou stranách (obr. 4-5).
Dodržujte správný směr fixačních šroubů rychloupínací
páky, aby se zachovala funkčnost rychloupínací páky.
4. Rukojeť lanového startéru (17) zavěste na háky k
tomu určené, jak je zobrazeno na obr. 6.
5. Upevněte startovací lana přiloženými kabelovými
svorkami (18) (obr. 7) na madlo.
6. Zaklapněte záchytný koš na trávu (16) a zaklapně-
te do rámu plastové svorky. (Obr. 8)
7. Sečení se záchytným košem
Víko odpadu(15) zvedněte jednou rukou a zavěste
záchytný koš na trávu (16) tak, jak znázorňuje obr. 9.
8. Mulčování:
Vytáhněte záchytný koš na trávu (16), pokud je
už nasazen, a vložte mulčovací vložku (19), jak je
znázorněno na obr. 10-12.
Nastavení výšky sečení
m Pozor!
Změna nastavení výšky sečení se smí
provádět pouze s vypnutým motorem a vytaženým
konektorem svíčky
• Než začnete se sečením, zkontrolujte, zda sečné
nástroje nejsou tupé a jejich upevňovací materiál
není poškozen.
• Tupé a poškozené sečné nástroje případně
vyměňte jako celou sadu, aby nedošlo k nevyváže-
nosti. Při této kontrole vypněte motor a vytáhněte
konektor svíčky.
• Výšku sečení nastavíte otočným regulátorem (obr.
13, pol. 14). Lze nastavit 5 různých výšek sečení.
• Vytáhněte nastavovací páčku směrem ven a
nastavte požadovanou výšku sečení. Páčka se
zachytí v požadované poloze (obr. 13).

8. Operace

m Pozor!
Motor je dodáván bez oleje. Před uvedením do
provozu proto musíte bezpodmínečně doplnit olej.
Používejte k tomu normální víceúčelový olej (SAE
30/10W30). Před každým sečením je nutné zkontrolo-
vat stav oleje v benzínu. Musíte také doplnit benzín,
protože ten také není přiložen v dodávaném stavu.
• Um ein ungewolltes Starten des Rasenmähers zu
Aby se zabránilo nežádoucímu spuštění sekačky,
je vybavena motorovou brzdou (obr. 1, pol. 3),
kterou musíte použít, než sekačku nastartujete. Při
uvolnění brzdící páky motoru se tato musí vrátit do
výchozí polohy, a tím se automaticky vypne motor.
• Zatáhněte brzdovou páčku (3) a silně zatáhněte za
lanový startér (17). (obr. 14) POZOR: Sečný nůž rotuje
i při uvolnění brzdové páčky, pokud zatáhnete lanový
startér. Dbejte, aby do nebezpečném prostoru sečné-
ho nože nezasahovaly části těla a cizí předměty.
