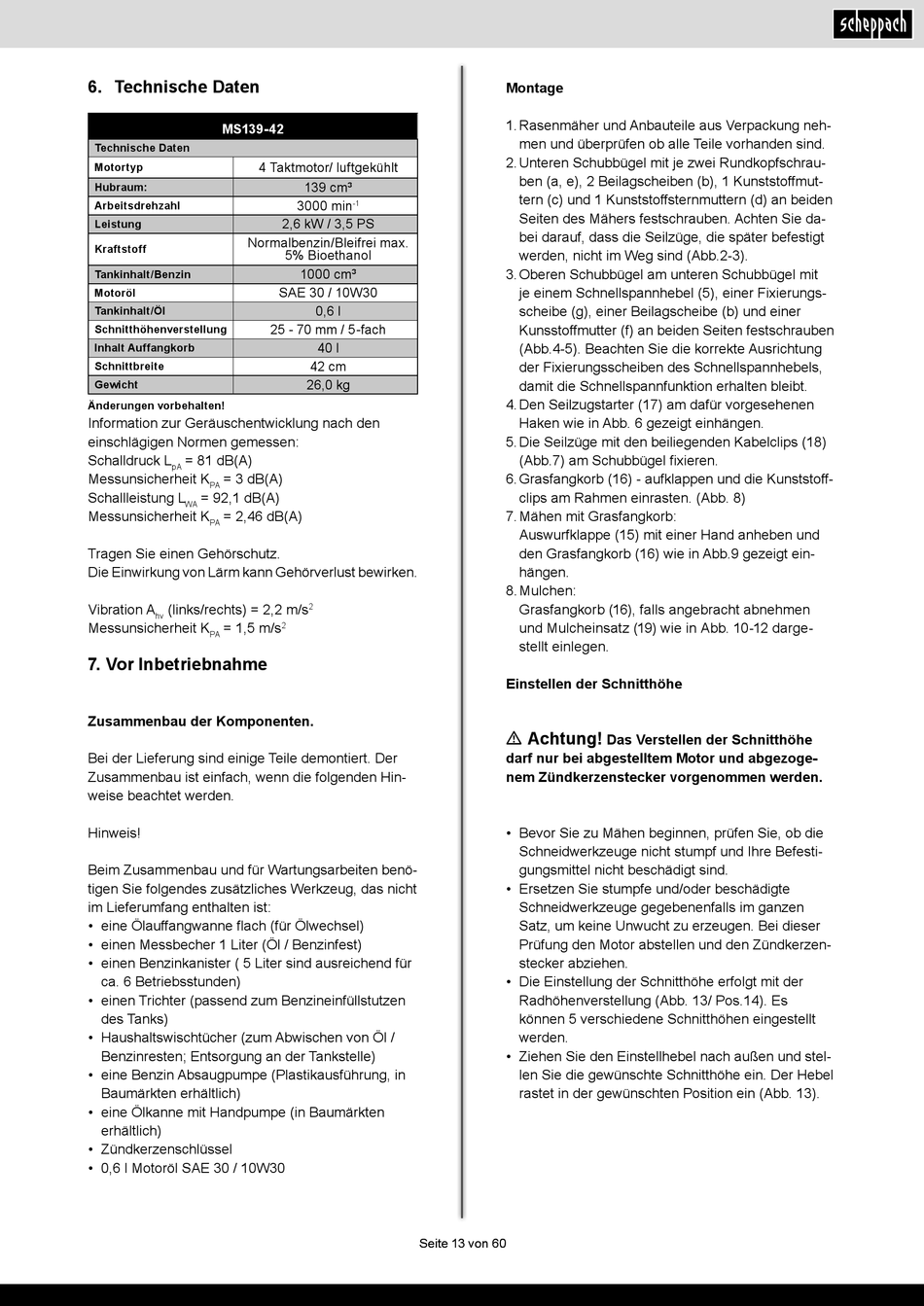

6. Technische Daten

MS139-42
Technische Daten
4 Taktmotor/ luftgekühlt
Motortyp
Hubraum:
Arbeitsdrehzahl
Leistung
Normalbenzin/Bleifrei max.
Kraftstoff
Tankinhalt/Benzin
Motoröl
Tankinhalt/Öl
Schnitthöhenverstellung
Inhalt Auffangkorb
Schnittbreite
Gewicht
Änderungen vorbehalten!
Information zur Geräuschentwicklung nach den
einschlägigen Normen gemessen:
Schalldruck L = 81 dB(A)
pA
Messunsicherheit K = 3 dB(A)
PA
Schallleistung L = 92,1 dB(A)
WA
Messunsicherheit K = 2,46 dB(A)
PA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vibration A (links/rechts) = 2,2 m/s
hv
Messunsicherheit K = 1,5 m/s
PA

7. Vor Inbetriebnahme

Zusammenbau der Komponenten.
Bei der Lieferung sind einige Teile demontiert. Der
Zusammenbau ist einfach, wenn die folgenden Hin-
weise beachtet werden.
Hinweis!
Beim Zusammenbau und für Wartungsarbeiten benö-
tigen Sie folgendes zusätzliches Werkzeug, das nicht
im Lieferumfang enthalten ist:
• eine Ölauffangwanne flach (für Ölwechsel)
• einen Messbecher 1 Liter (Öl / Benzinfest)
• einen Benzinkanister ( 5 Liter sind ausreichend für
ca. 6 Betriebsstunden)
• einen Trichter (passend zum Benzineinfüllstutzen
des Tanks)
• Haushaltswischtücher (zum Abwischen von Öl /
Benzinresten; Entsorgung an der Tankstelle)
• eine Benzin Absaugpumpe (Plastikausführung, in
Baumärkten erhältlich)
• eine Ölkanne mit Handpumpe (in Baumärkten
erhältlich)
• Zündkerzenschlüssel
• 0,6 l Motoröl SAE 30 / 10W30
139 cm³
3000 min
-1
2,6 kW / 3,5 PS
5% Bioethanol
1000 cm³
SAE 30 / 10W30
0,6 l
25 - 70 mm / 5-fach
40 l
42 cm
26,0 kg
2
2
Seite 13 von 60 Seite 13 von 60
Montage
1. Rasenmäher und Anbauteile aus Verpackung neh-
men und überprüfen ob alle Teile vorhanden sind.
2. Unteren Schubbügel mit je zwei Rundkopfschrau-
ben (a, e), 2 Beilagscheiben (b), 1 Kunststoffmut-
tern (c) und 1 Kunststoffsternmuttern (d) an beiden
Seiten des Mähers festschrauben. Achten Sie da-
bei darauf, dass die Seilzüge, die später befestigt
werden, nicht im Weg sind (Abb.2-3).
3. Oberen Schubbügel am unteren Schubbügel mit
je einem Schnellspannhebel (5), einer Fixierungs-
scheibe (g), einer Beilagscheibe (b) und einer
Kunsstoffmutter (f) an beiden Seiten festschrauben
(Abb.4-5). Beachten Sie die korrekte Ausrichtung
der Fixierungsscheiben des Schnellspannhebels,
damit die Schnellspannfunktion erhalten bleibt.
4. Den Seilzugstarter (17) am dafür vorgesehenen
Haken wie in Abb. 6 gezeigt einhängen.
5. Die Seilzüge mit den beiliegenden Kabelclips (18)
(Abb.7) am Schubbügel fixieren.
6. Grasfangkorb (16) - aufklappen und die Kunststoff-
clips am Rahmen einrasten. (Abb. 8)
7. Mähen mit Grasfangkorb:
Auswurfklappe (15) mit einer Hand anheben und
den Grasfangkorb (16) wie in Abb.9 gezeigt ein-
hängen.
8. Mulchen:
Grasfangkorb (16), falls angebracht abnehmen
und Mulcheinsatz (19) wie in Abb. 10-12 darge-
stellt einlegen.
Einstellen der Schnitthöhe
m Achtung!
Das Verstellen der Schnitthöhe
darf nur bei abgestelltem Motor und abgezoge-
nem Zündkerzenstecker vorgenommen werden.
• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die
Schneidwerkzeuge nicht stumpf und Ihre Befesti-
gungsmittel nicht beschädigt sind.
• Ersetzen Sie stumpfe und/oder beschädigte
Schneidwerkzeuge gegebenenfalls im ganzen
Satz, um keine Unwucht zu erzeugen. Bei dieser
Prüfung den Motor abstellen und den Zündkerzen-
stecker abziehen.
• Die Einstellung der Schnitthöhe erfolgt mit der
Radhöhenverstellung (Abb. 13/ Pos.14). Es
können 5 verschiedene Schnitthöhen eingestellt
werden.
• Ziehen Sie den Einstellhebel nach außen und stel-
len Sie die gewünschte Schnitthöhe ein. Der Hebel
rastet in der gewünschten Position ein (Abb. 13).
