Gebrauch
3.4 Benutzeroberfläche und Bedienung (alle Modelle)
Die folgenden Merkmale und Funktionen gelten für alle Kameramodelle. Zusätzliche Anweisun-
gen zur Benutzeroberfläche und Bedienung der Wärmebildkamera EVOLUTION 6000+ finden
Sie in Kapitel3.5. und für die Wärmebildkamera EVOLUTION 6000X, in Kapitel 3.9.
Viele Funktionen können mit der MSA Fire Service Utility kundenspezifisch konfiguriert werden. 
Die Wärmebildkameras EVOLUTION 6000+ und EVOLUTION 6000X bieten auch eine Konfigu-
rierungsfunktion über den Bildschirm, so dass einfache Einstellungsänderungen ohne Computer
vorgenommen werden können. Siehe Kapitel 4 mit Einzelheiten hierzu.

Bildschirmanzeigen (alle Modelle)

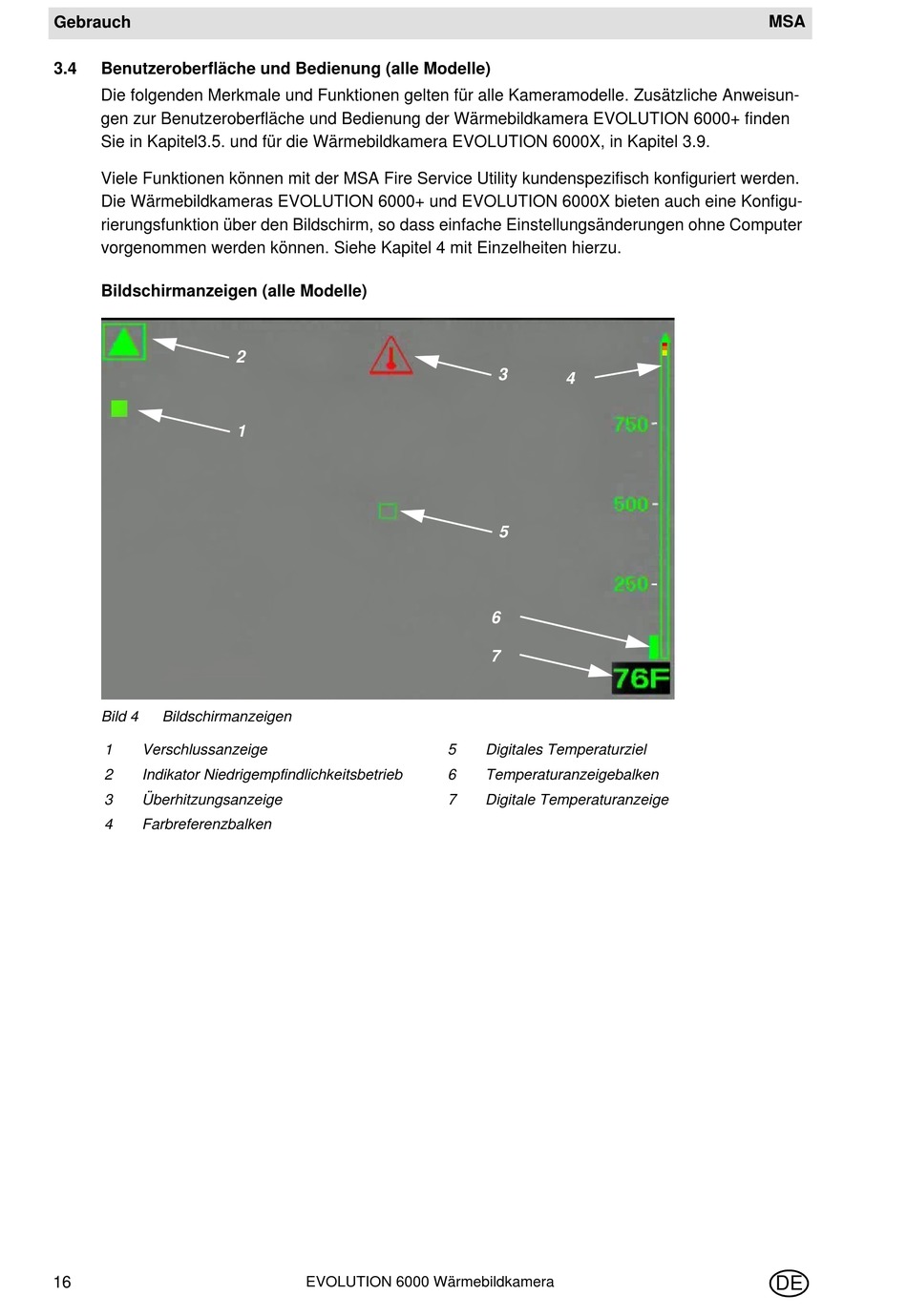

Bild 4 Bildschirmanzeigen
1 Verschlussanzeige
2 Indikator Niedrigempfindlichkeitsbetrieb
3 Überhitzungsanzeige
4 Farbreferenzbalken
16
2
1
EVOLUTION 6000 Wärmebildkamera
3
4
5
6
7
5 Digitales Temperaturziel
6 Temperaturanzeigebalken
7 Digitale Temperaturanzeige
MSA
DE
