Mehrzweck-Ladeset - MSA EVOLUTION 6000 Gebrauchsanleitung

MSA
MSA AUER

Mehrzweck-Ladeset

Das MSA-Mehrzweck-Ladeset kann zum gleichzeitigen Laden von zwei Ersatzakkus für 
EVOLUTION 6000 -Wärmebildkameras verwendet werden. Dieses Ladegerät ist mit einem uni-
versellen 120/240 VAC-Netzteil ausgestattet und einem 12 V Zigarettenanzünder/Stromkabel für
den mobilen Einsatz. Eine ausführliche Beschreibung finden Sie in der Gebrauchsanleitung des
Mehrzweck-Ladesets. Laden eines Ersatzakkus:
(1) Stellen Sie sicher, dass der Adaptereinsatz für Kameraakkus (mit dem Mehrzweck-Ladeset
mitgeliefert) richtig in die Aufnahme des Merhzweck-Ladesets eingesetzt ist (Bild 12).
Ohne eingesetztes Adapter für Kameraakkus kann es zu falscher Ausrichtung und Beschädi-
gung der Ladeverbindung am Akku und am Ladeset kommen.
(2) Vergewissern Sie sich, dass die Ladeanzeige (gibt an, dass die Ladeaufnahme benutzt wird)
aufleuchtet, wenn der Akku eingeführt ist.
Anzeige
Rotes Licht
Grünes Licht
Rotes Blinklicht

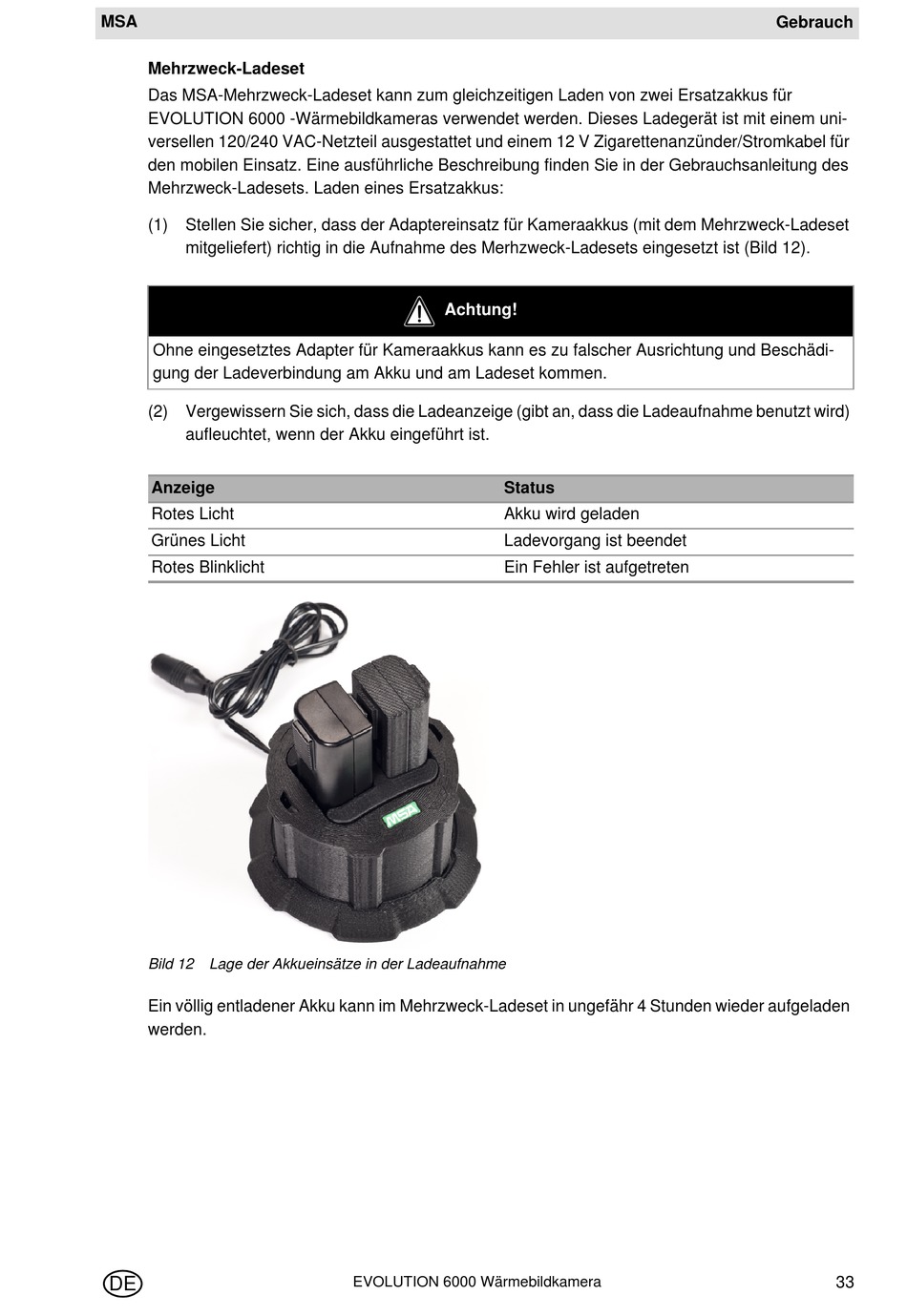

Bild 12 Lage der Akkueinsätze in der Ladeaufnahme
Ein völlig entladener Akku kann im Mehrzweck-Ladeset in ungefähr 4 Stunden wieder aufgeladen
werden.
DE
Achtung!
Status
Akku wird geladen
Ladevorgang ist beendet
Ein Fehler ist aufgetreten
EVOLUTION 6000 Wärmebildkamera
Gebrauch
33
