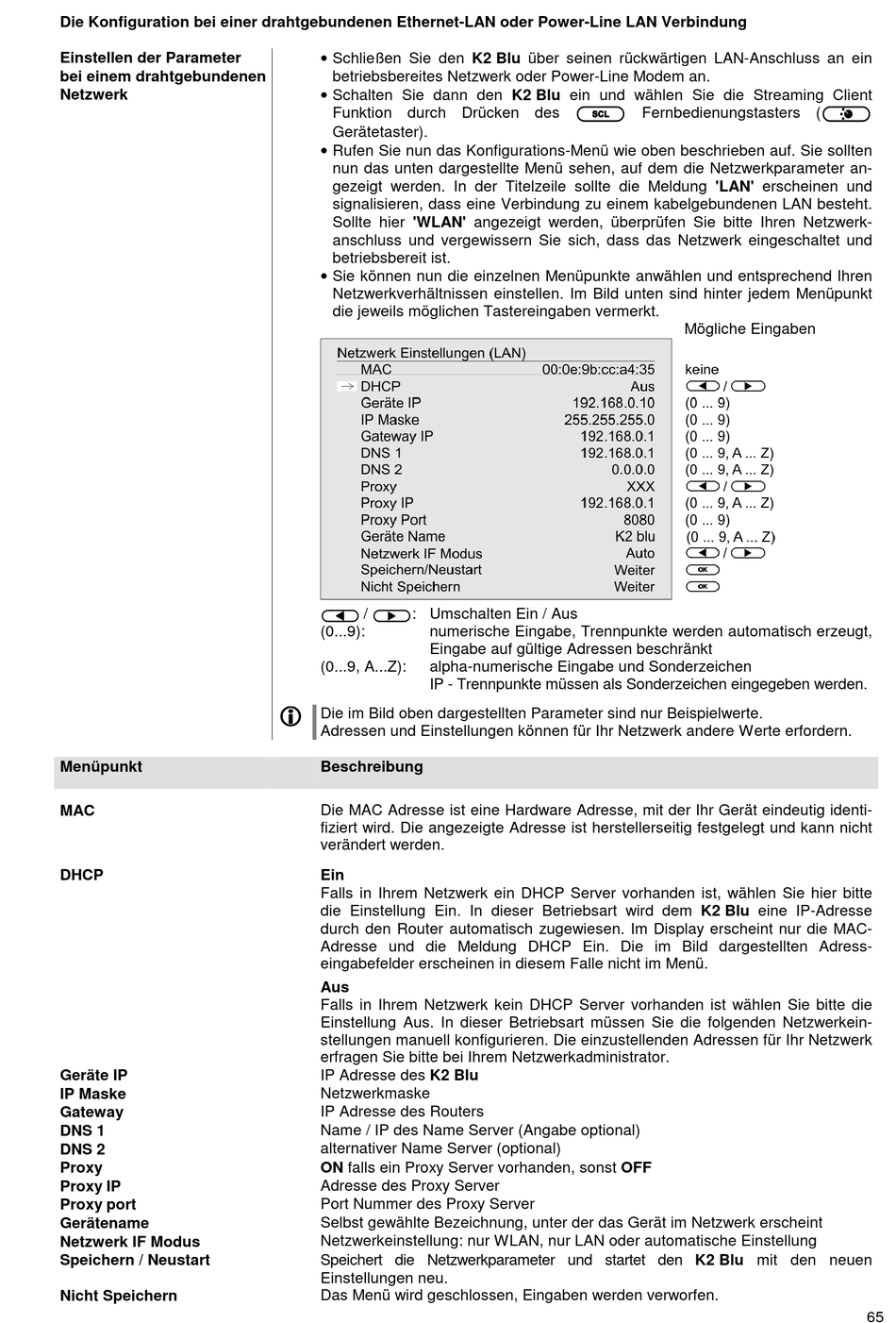

T+A K2 Blu Betriebsanleitung Seite 65

Die Konfiguration bei einer drahtgebundenen Ethernet-LAN oder Power-Line LAN Verbindung
Einstellen der Parameter
bei einem drahtgebundenen
Netzwerk
Menüpunkt
MAC
DHCP
Geräte IP
IP Maske
Gateway
DNS 1
DNS 2
Proxy
Proxy IP
Proxy port
Gerätename
Netzwerk IF Modus
Speichern / Neustart
Nicht Speichern
• Schließen Sie den K2 Blu über seinen rückwärtigen LAN-Anschluss an ein
betriebsbereites Netzwerk oder Power-Line Modem an.
• Schalten Sie dann den K2 Blu ein und wählen Sie die Streaming Client
Funktion durch Drücken des 
Gerätetaster).
• Rufen Sie nun das Konfigurations-Menü wie oben beschrieben auf. Sie sollten
nun das unten dargestellte Menü sehen, auf dem die Netzwerkparameter an-
gezeigt werden. In der Titelzeile sollte die Meldung 'LAN' erscheinen und
signalisieren, dass eine Verbindung zu einem kabelgebundenen LAN besteht.
Sollte hier 'WLAN' angezeigt werden, überprüfen Sie bitte Ihren Netzwerk-
anschluss und vergewissern Sie sich, dass das Netzwerk eingeschaltet und
betriebsbereit ist.
• Sie können nun die einzelnen Menüpunkte anwählen und entsprechend Ihren
Netzwerkverhältnissen einstellen. Im Bild unten sind hinter jedem Menüpunkt
die jeweils möglichen Tastereingaben vermerkt.
/ : Umschalten Ein / Aus
       
(0...9): numerische Eingabe, Trennpunkte werden automatisch erzeugt,
Eingabe auf gültige Adressen beschränkt
(0...9, A...Z): alpha-numerische Eingabe und Sonderzeichen
IP - Trennpunkte müssen als Sonderzeichen eingegeben werden.
Die im Bild oben dargestellten Parameter sind nur Beispielwerte.
     
 
Adressen und Einstellungen können für Ihr Netzwerk andere Werte erfordern.
Beschreibung
Die MAC Adresse ist eine Hardware Adresse, mit der Ihr Gerät eindeutig identi-
fiziert wird. Die angezeigte Adresse ist herstellerseitig festgelegt und kann nicht
verändert werden.
Ein
Falls in Ihrem Netzwerk ein DHCP Server vorhanden ist, wählen Sie hier bitte
die Einstellung Ein. In dieser Betriebsart wird dem K2 Blu eine IP-Adresse
durch den Router automatisch zugewiesen. Im Display erscheint nur die MAC-
Adresse und die Meldung DHCP Ein. Die im Bild dargestellten Adress-
eingabefelder erscheinen in diesem Falle nicht im Menü.
Aus
Falls in Ihrem Netzwerk kein DHCP Server vorhanden ist wählen Sie bitte die
Einstellung Aus. In dieser Betriebsart müssen Sie die folgenden Netzwerkein-
stellungen manuell konfigurieren. Die einzustellenden Adressen für Ihr Netzwerk
erfragen Sie bitte bei Ihrem Netzwerkadministrator.
IP Adresse des K2 Blu
Netzwerkmaske
IP Adresse des Routers
Name / IP des Name Server (Angabe optional)
alternativer Name Server (optional)
ON falls ein Proxy Server vorhanden, sonst OFF
Adresse des Proxy Server
Port Nummer des Proxy Server
Selbst gewählte Bezeichnung, unter der das Gerät im Netzwerk erscheint
Netzwerkeinstellung: nur WLAN, nur LAN oder automatische Einstellung
Speichert die Netzwerkparameter und startet den K2 Blu mit den neuen
Einstellungen neu.
Das Menü wird geschlossen, Eingaben werden verworfen.
 Fernbedienungstasters (
 
Mögliche Eingaben
  
