DALAP ZEPHIR series Gebrauchsanweisung Seite 13

Technische Daten/Technical data/Technické parametry/Technické dáta/Műszaki adatok/Dane techniczne/
Dáti technici/Caractéristiques techniques/Datos Técnicos
Zephir ZF-50
Geschwindigkeit
Speed
Rychlost
Versorgungsspannung
Power supply voltage
Napájecí napětí
(V/50Hz)
Liestung
Power 3,5
Výkon (W)
Stromaufnahme
Current consumtion 0,02
Proud (A)
Luftdurchsatz
Air flow
25
Průtok vzduchu
(m3/h)
Geschwindigkeit
Speed
Rychlost
Versorgungsspannung
Power supply voltage
Napájecí napětí
(V/50Hz)
Liestung
Power
Výkon (W)
Stromaufnahme
Current consumtion
Proud (A)
Luftdurchsatz
Air flow
Průtok vzduchu
(m3/h)
Drehzahl
Motor rotation
Otáčky motoru (-min)
Schaldruck
Acoustic pressure
Hlučnost (dB(A))
Zephir Z-50 Zephir Q-60
Zephir QF-60
1 2 1 2
230
4,6 2,8 4,8
0,025 0,018 0,028
50 35 58
Zephir Lux ZF-50
1 2 3
1~100-230
3,8 3,96 5,61
0,024 0,026 0,039
14 28 54
610 800 1450
13 20 23
19

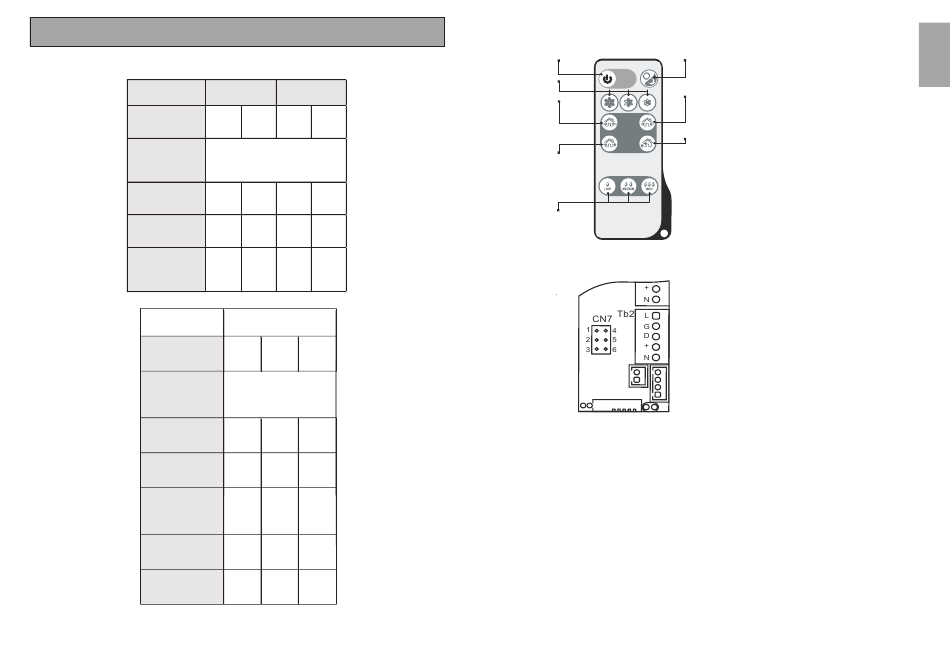

W urządzeniach serii Lux sterowanie wchodzi w skład samego wentylatora. Aby łatwiej obsługiwać te urządzenia
dostarczany jest do nich pilot.
A
F
B
G
C
H
D
E
KONSERWACJA
Przed wykonaniem czynności konserwacyjnych należy odłączyć jednostkę od sieci elektrycznej. Standardowe
czynności konserwacyjne to regularne czyszczenie powierzchni jednostek z kurzu oraz wymiana filtrów.
• do usunięcia kurzu stosować miękką szczoteczkę, ściereczkę lub sprężone powietrze;
• nie wolno używać wody, abrazyjnych środków czyszczących, ostrych przedmiotów
i rozpuszczalników;
• łopatki wirnika czyścić co najmniej raz w roku;
• filtry czyścić raz na 3-4 miesięcy w zależności od środowiska, gdzie jednostka znajduje się;
• filtry można czyścić odkurzaczem, po dwóch czyszczeniach zastąpić je nowymi.
A – włączenie/wyłączenie wentylatora
B – ustawienie stopnia mocy
C – bierna wentylacja
D – odsysanie/zasysanie powietrza
(w zależności od podłączenia złącza Cn7)
E – ustawienie stopnia wilgotności
F – tryb nocny
(w przypadku wyłączenia światła, w nocy,
wentylator zostanie przełączony na pierwszy
stopień mocy)
G – doprowadzenie powietrza
(wentylator doprowadza do pomieszczenia
świeże powietrze bez względu na ustawienie
złącza CN7)
H – odzyskiwanie
(wentylator zasysa lub odsysa powietrze
w 70-sekundowym odstępie, jednocześnie
wykorzystuje się również ciepło zgromadzone
w wymienniku)
Pierwsza jednostka w grupie zawsze
kontroluje pozostałe jednostki w grupie.
Złącze CN7 określa kierunek przepływu
powietrza.
W przypadku włączenia styków 1 i 2
powietrze jest odsysane (ustawienie
fabryczne).
W przypadku włączenia styków 2 i 3
powietrze jest zasysane do pomieszczenia.
Włączenie styków na złączu wpływa na
kierunek przepływu powietrza podczas
wentylacji i podczas odzyskiwania.
Kiedy pierwszy wentylator jest włączony na
pozycjach 1 i 2, a drugi na pozycjach 2 i 3,
każdy wentylator pracuje w innym trybie.
12
PL
