PRZEZNACZENIE
Niniejsza jednostka wentylacyjna jest przeznaczona do wymiany powietrza w domach, biurach, hotelach,
kawiarniach i innych pomieszczeniach mieszkalnych oraz użyteczności publicznej.
PL
KONSTRUKCJA
Jednostka wentylacyjna składa się z:
wewnętrznych rur teleskopowych, których długość można dostosować w zależności od długości muru;
wentylatora cichobieżnego przeznaczonego do ciągłej eksploatacji;
wymiennika ciepła, ogrzewającego świeże powietrze przy użyciu już ogrzanego powietrza, które jest odsysane na
zewnątrz z pomieszczenia.
Skuteczność jednostki wynosi 91%.
Statycznie i dynamicznie wyważona turbina zapewnia trwałą stałość biegu wentylatora.
Aby zapewnić stałą moc i skuteczność jednostki, należy co najmniej raz na kwartał oczyścić lub wymienić filtr (w
zależności od środowiska, w którym jednostka jest wykorzystywana).
INSTALACJA
Jednostka wentylacyjna jest zazwyczaj instalowana od zewnętrznej ściany pomieszczenia.
Po wypakowaniu wentylatora należy starannie skontrolować, czy:
• nie są uszkodzone mechanicznie kable wentylatora,
• nie doszło do uszkodzenia korpusu wentylatora, a łopatki wentylatora nie ocierają się o obudowę,
• dane na tabliczce odpowiadają parametrom danej instalacji elektrycznej.
UWAGA! Przed instalacją odłączyć doprowadzenie energii elektrycznej. Wszelkie prace elektroinstalacyjne
muszą być wykonywane przez przeszkolonego uprawnionego specjalistę posiadającego kwalifikacje
elektrotechniczne!
Instalacja jednostki wentylacyjnej:
1. Zrobić otwór na zewnątrz muru; otwór musi być prostopadły do płaszczyzny drzwi.
2. Umieścić w otworze rury teleskopowe, szpary uzupełnić pianką montażową.
3. Przygotować instalację elektryczną w celu podłączenia jednostki.
4. Zamontować jednostkę wentylacyjną w miejscu przeznaczenia (jeśli jednostka wentylacyjna znajduje się
wewnątrz pomieszczenia, na drugim końcu, na zewnątrz, umieszcza się pokrywę jednostki).
AKCESORIA
Jednostka sterująca KVS / KVR
Umożliwia sterowanie od 1 do 4 urządzeń jednocześnie
A
D
Steruje zawsze jednym z czterech możliwych trybów użytkowania jednostki:
1. tryb zasysania i odsysania powietrza przy wydajności 35 m³/godz.;
2. tryb zasysania i odsysania powietrza przy wydajności 58 m³/godz.;
3. tryb odzyskiwania (ogrzewanie zasysanego powietrza ciepłem, które pozyskano podczas odsysania
powietrza z pomieszczenia) przy wydajności 35 m³/godz.;
4. tryb odzyskiwania (ogrzewanie zasysanego powietrza ciepłem, które pozyskano podczas odsysania
powietrza z pomieszczenia) przy wydajności 58 m³/godz.
C A – tryb zasysania i odsysania
powietrza
B
B – drugi stopień mocy
C – jednostka włączona
F D – tryb odzyskiwania
E – pierwszy stopień mocy
E F – jednostka wyłączona
11

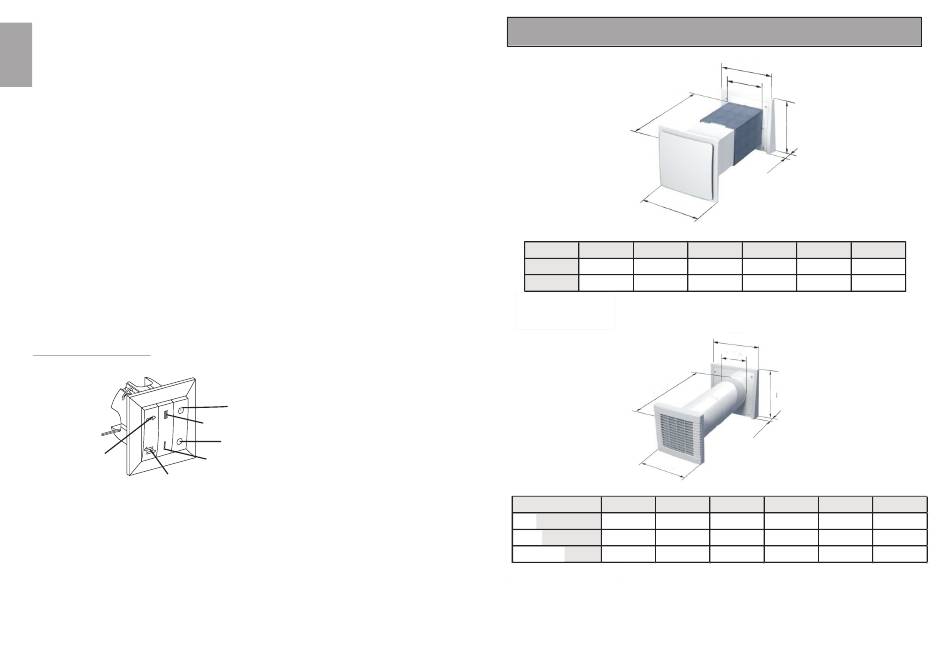

Abmessungen / Dimensions / Rozměry/ Rozmery/ Méretek/ Wymiary/ Domensioni/ Dimensions/ Dimensiones
L
W2
W1 W2
Q-60 254 274
QF-60 254 274
L
W1
W1 W2
Z-50 212 254
ZF-50 212 254
LUX ZF-50 212 254
W1
W3
H
D
W3 L D H
164 255-475 72 295
164 255-475 72 295
W2
ø
H
D
L H D
250-470 274 72
250-470 274 72
250-470 274 72
20
Ø
156
156
156
