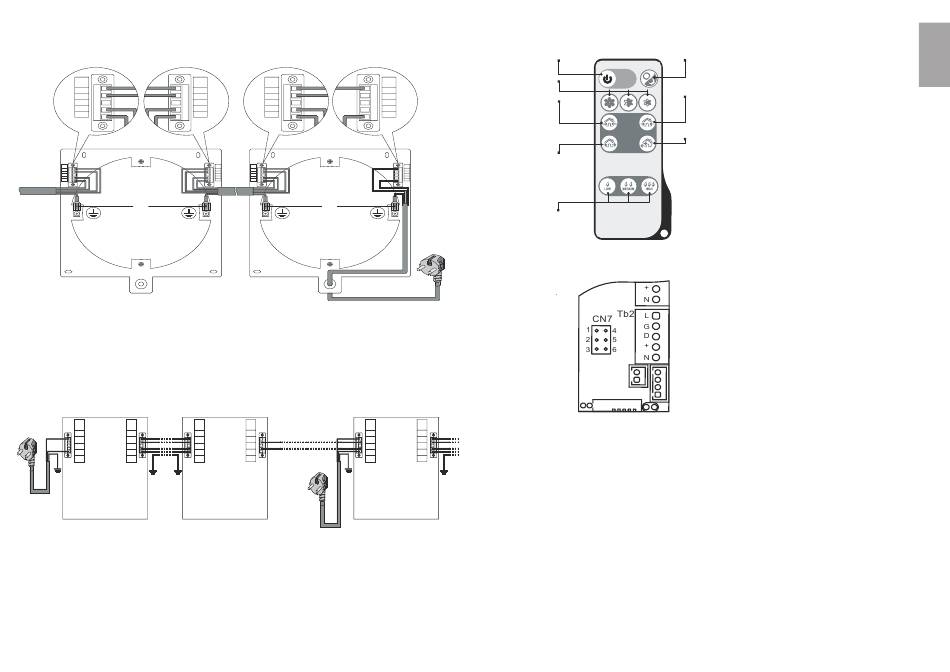

Anschluss von 1-4 Lux Lüftungseinheiten / Assembly of 1-4 units Lux / Zapojení 1-4 jednotek řady
Lux / 1 – 4 Lux egység bekötése/ Podłączenie 1-4 jednostek serii Lux / Collegamento di 1 – 4 unità
della serie Lux / Branchement de 1 à 4 unités de la gamme Lux / Conexión de 1 a 4 unidades de la
serie Lux
1-input/vstup/bemenet/wejście/ingresso/entrée/Entrada
2-output/výstup/kimenet/wyjście/uscita/sortie/Salida
1
2
1
1~100-230 V
50-60 Hz
L L
G G
- -
D D
N N
Anschluss von mehr als 10 Lux Lüftungseinheiten / Assembly of 10 and more units Lux / Zapojení
10 a více jednotek řady Lux / 10 vagy több Lux egység bekötése / Podłączenie co najmniej 10
jednostek serii Lux / Collegamento di 10 e più unità della serie Lux / Branchement de 10 unités ou
plus de la gamme Lux / Conexión de 10 o más unidades de la serie Lux
1-input/vstup/bemenet/wejście/ingresso/entrée/Entrada
2-output/výstup/kimenet/wyjście/uscita/sortie/Salida
ZEPHIR LUX
1 2
L L
G
G
- -
D D
N N
I.
1 2
L L
G G
- -
D D
N N
10
2
1 1
L L L
G G G
- - -
D D D
N N 1~100-230 V N
50-60 Hz
21
A Lux készülékeknél a vezérlés a ventilátor része, ám a kényelmesebb működtetés végett távirányítóval is
használható.
A
B
1
L
G
C
-
D
N
D
1
L
G
-
D
N
E
1~100-230 V
50-60 Hz
11
2
L
KARBANTARTÁS
G
-
A karbantartás előtt mindig kapcsolja le az egységet az elektromos hálózatról. Az egység karbantartása alatt az
D
egység felületének rendszeres portalanítása és a szűrőcsere értendő.
N
a portalanításhoz puha kefét, rongyot vagy sűrített levegőt használjon
víz, abrazív anyagok, éles tárgyak és oldószerek használata nem engedélyezett
a forgókerék lapátjait évente legalább egyszer tisztítsa meg
a szűrők tisztítását végezze el 3 - 4 havonta a szellőzőegység üzemi környezetétől függően
a szűrők porszívóval is tisztíthatók, két tisztítás után a szűrőket ki kell cserélni
A – a ventilátor kikapcsolása/bekapcsolása
F
B – teljesítmény-fokozat beállítása
C – passzív szellőzés
D – levegő szívás/elszívás
G (a Cn7 konnektor bekötésétől függően)
E – nedvességi fokozat beállítása
F – éjszakai üzemmód
(a fény lekapcsolását követően, éjszaka, a
ventilátor átkapcsol 1-es teljesítményi
H
fokozatra)
G – levegő bemenet
(a ventilátor friss levegőt szív a helységbe
a CN7 konnektor beállításától függetlenül)
H – rekuperáció
(a ventilátor befelé vagy kifelé szívja a
levegőt 70 másodperces intervallumokban,
miközben felhasználásra kerül a
hőcserélőben felgyülemlett hő is).
A sor első egysége ellenőrzi a sorban utána
következő egységeket.
A CN7 konnektor határozza meg a
levegőáramlás irányát.
• Ha az 1-es és 2-es érintkező van bekötve –
a levegőt elszívja a helységből (gyári
beállítás)
• Ha a 2-es és 3-as érintkező van bekötve –
a levegő befelé áramlik a helységbe
• Az érintkezők bekötése a konnektoron
befolyásolja a levegő áramlási irányát
szellőzés és rekuperáció esetén is
• Amennyiben az első ventilátor az 1, 2
pozícióba van bekötve és a második ventilátor
a 2, 3 pozícióba, akkor a ventilátorok más-
más üzemmódban üzemelnek.
