20.0
340.0
Alle Befestigungsbohrungen ø 11.0
technische Änderungen vorbehalten
9_523_813.doc
725.0
340.0
Aufgrund der Wärmeentwicklung des Brems-
widerstandes darf das Gerät nur auf einer
nicht brennbaren Oberfläche (z.B. Beton-
wand) montiert werden. Damit die Belüftung
des Bremswiderstandes nicht behindert wird,
muß über und unter dem Gerät ein Luftraum
von mindestens 20cm frei gelassen werden.
Befinden sich brennbare Materialien in der
Nähe des Gerätes, so ist ein Abstand von
mindestens 50cm zu gewährleisten!
max. 275mm
FRC-QS / BRW
DIN ISO
2768m
Baugröße 1...6
Datum
Name
Bearb.
10.08.00
Müller
Gepr.
Norm
32
-------
Ki
Tannenstr. 11, D-74229 Oedheim
31
Tel. 07136 / 2 00 41, Fax 2 32 82
Index
Rev.
Änd.Nr.
Freigabe
Name
Seite: 78
Bremswiderstand
Frequenzumrichter FRC-Q
mit Schützen
1:4
Maßstab
Zchngs.-Nr.:

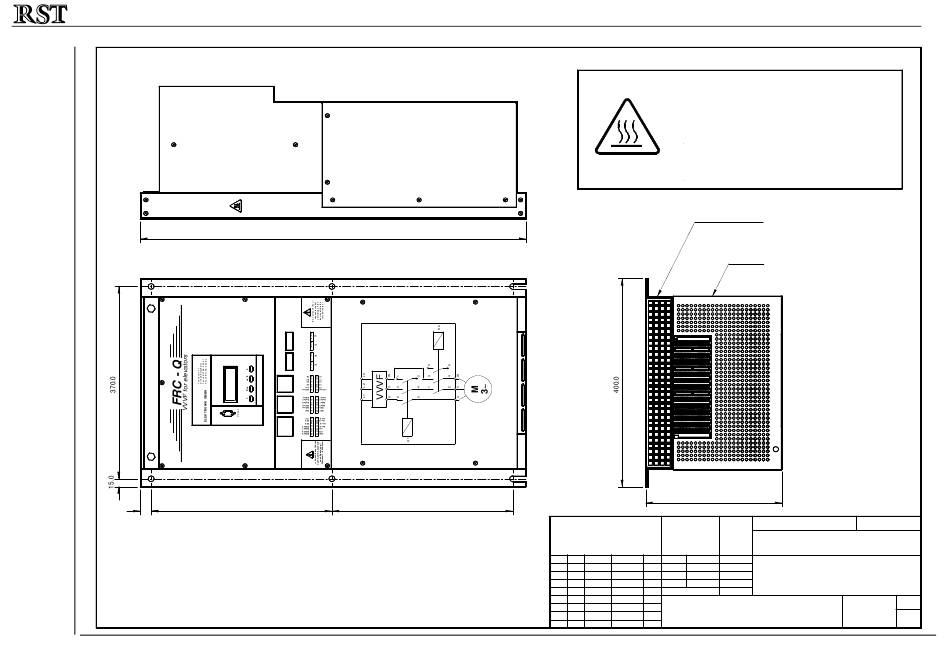

Gesamtkonstruktion mit inte-
griertem Bremswiderstand
Blatt
1
Datei:
abmf1f6.skd
1 Bl.
