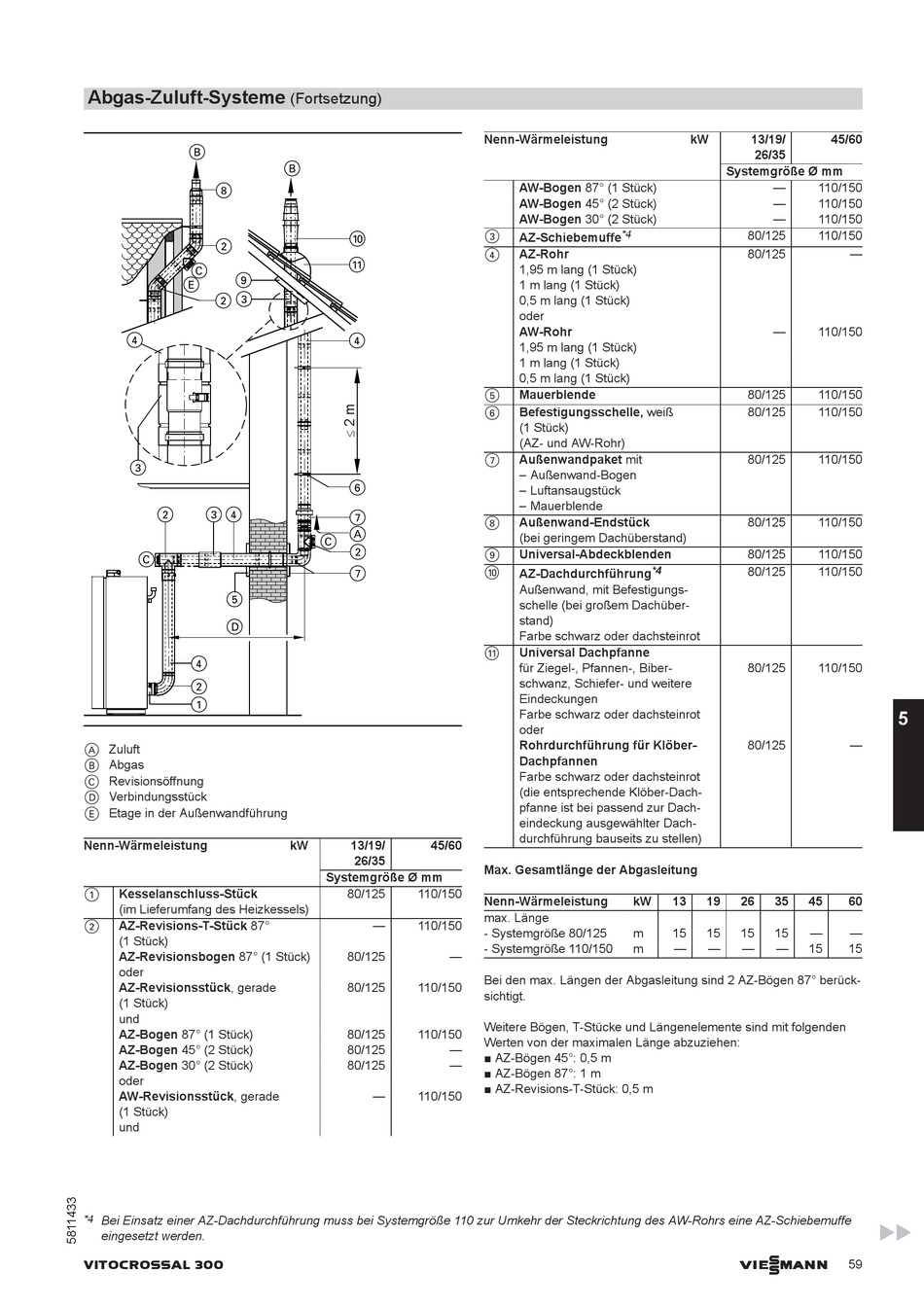

Viessmann VITOCROSSAL 300 Typ CU3A Planungsanleitung Seite 59

Abgas-Zuluft-Systeme
B
8
2
C
9
E
3
2
4
3
2 3 4
C
5
D
4
2
1
A Zuluft
B Abgas
C Revisionsöffnung
D Verbindungsstück
E Etage in der Außenwandführung
Nenn-Wärmeleistung
Kesselanschluss-Stück
1
(im Lieferumfang des Heizkessels)
AZ-Revisions-T-Stück 87°
2
(1 Stück)
AZ-Revisionsbogen 87° (1 Stück)
oder
AZ-Revisionsstück, gerade
(1 Stück)
und
AZ-Bogen 87° (1 Stück)
AZ-Bogen 45° (2 Stück)
AZ-Bogen 30° (2 Stück)
oder
AW-Revisionsstück, gerade
(1 Stück)
und
*4 Bei Einsatz einer AZ-Dachdurchführung muss bei Systemgröße 110 zur Umkehr der Steckrichtung des AW-Rohrs eine AZ-Schiebemuffe
eingesetzt werden.
VITOCROSSAL 300
(Fortsetzung)
B
qP
qQ
4
6
7
A
C
2
7
kW 13/19/ 45/60
26/35
Systemgröße Ø mm
80/125 110/150
— 110/150
80/125 —
80/125 110/150
80/125 110/150
80/125 —
80/125 —
— 110/150
Nenn-Wärmeleistung
AW-Bogen 87° (1 Stück)
AW-Bogen 45° (2 Stück)
AW-Bogen 30° (2 Stück)
3 *4
AZ-Schiebemuffe
AZ-Rohr
4
1,95 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
oder
AW-Rohr
1,95 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
Mauerblende
5
Befestigungsschelle, weiß
6
(1 Stück)
(AZ- und AW-Rohr)
Außenwandpaket mit
7
– Außenwand-Bogen
– Luftansaugstück
– Mauerblende
Außenwand-Endstück
8
(bei geringem Dachüberstand)
9 Universal-Abdeckblenden
qP *4
AZ-Dachdurchführung
Außenwand, mit Befestigungs-
schelle (bei großem Dachüber-
stand)
Farbe schwarz oder dachsteinrot
qQ Universal Dachpfanne
für Ziegel-, Pfannen-, Biber-
schwanz, Schiefer- und weitere
Eindeckungen
Farbe schwarz oder dachsteinrot
oder
Rohrdurchführung für Klöber-
Dachpfannen
Farbe schwarz oder dachsteinrot
(die entsprechende Klöber-Dach-
pfanne ist bei passend zur Dach-
eindeckung ausgewählter Dach-
durchführung bauseits zu stellen)
Max. Gesamtlänge der Abgasleitung
Nenn-Wärmeleistung kW
max. Länge
- Systemgröße 80/125 m
- Systemgröße 110/150 m
Bei den max. Längen der Abgasleitung sind 2 AZ-Bögen 87° berück-
sichtigt.
Weitere Bögen, T-Stücke und Längenelemente sind mit folgenden
Werten von der maximalen Länge abzuziehen:
■ AZ-Bögen 45°: 0,5 m
■ AZ-Bögen 87°: 1 m
■ AZ-Revisions-T-Stück: 0,5 m
kW 13/19/ 45/60
26/35
Systemgröße Ø mm
— 110/150
— 110/150
— 110/150
80/125 110/150
80/125
— 110/150
80/125 110/150
80/125 110/150
80/125 110/150
80/125 110/150
80/125 110/150
80/125 110/150
80/125 110/150
80/125
13 19 26 35 45
15 15 15 15 —
— — — — 15
