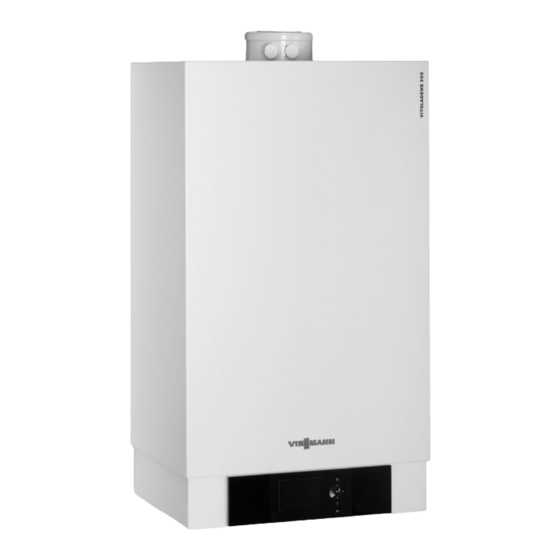

VIESMANN
Planungsanleitung
VITOLADENS 300-W
Öl-Brennwert-Wandgerät,
mit zweistufigem oder modulierendem Compact-Blaubrenner
für raumluftabhängigen und raumluftunabhängigen Betrieb
Für den Betrieb mit Heizöl DIN 51603-1 EL schwefelarm
und Heizöl DIN 51603-6 EL A Bio 10: Heizöl EL schwefel-
arm mit Zumischungen bis zu 10 % Biokomponenten
(FAME)
5811 425
5/2015
Typ VP3C/J3HA
VITOLADENS 300-W
VITOLADENS 333-F
VITOLADENS 333-F
Öl-Brennwert-Kompaktkessel,
mit zweistufigem oder modulierendem Compact-Blaubrenner,
für raumluftabhängigen und raumluftunabhängigen Betrieb
Mit integriertem Speicher-Wassererwärmer (130 Liter) aus
Stahl, mit Ceraprotect-Emaillierung
Für den Betrieb mit Heizöl DIN 51603-1 EL schwefelarm
und Heizöl DIN 51603-6 EL A Bio 10: Heizöl EL schwefel-
arm mit Zumischungen bis zu 10 % Biokomponenten
(FAME)
Öl-Brennwert-Wandgerät
Öl-Brennwert-Kompaktkessel
Typ VP3U/J3SA
