Viessmann Vitocrossal 300 Typ CU3A Montageanleitung

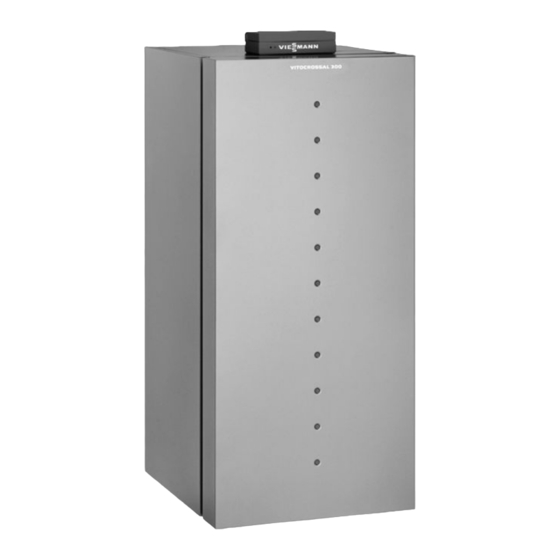

Viessmann Vitocrossal 300 Typ CU3A Montageanleitung

Gas-brennwertkessel mit matrix-gasbrenner und lambda pro control, erdgas- und flüssiggas-ausführung raumluftabhängig und raumluftunabhängig
Vorschau ausblenden Andere Handbücher für Vitocrossal 300 Typ CU3A:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocrossal 300 Typ CU3A

Inhaltszusammenfassung für Viessmann Vitocrossal 300 Typ CU3A

  • Seite 2 VIESMANN Montageanleitung für die Fachkraft Vitocrossal 300 Typ CU3A Gas-Brennwertkessel mit MatriX-Gasbrenner und Lambda Pro Con- trol, Erdgas- und Flüssiggas-Ausführung raumluftabhängig und raumluftunabhängig VITOCROSSAL 300 Nach Montage entsorgen! 5457 996 10/2012...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Produktinformationen Vitocrossal 300, CU3A..................■ Umstellung auf Flüssiggas P................■ Umrüstung für andere Bestimmungsländer............Montagevorbereitung..................Montageablauf Heizkessel aufstellen und ausrichten..............Wärmedämmung anbauen................... Kesselanschluss-Stück und Siphon anbauen............10 Seitenbleche anbauen..................14 Regelung anbauen....................15 Heizwasserseitig anschließen................16 Sicherheitsanschlüsse erstellen ................16 Abgasseitig anschließen..................

  • Seite 5: Vitocrossal 300, Cu3A

    Vitocrossal 300, CU3A Voreingestellt für den Betrieb mit Erdgas E und Erdgas LL. Umstellung auf Flüssiggas P Siehe Serviceanleitung. Umrüstung für andere Bestimmungsländer Der Vitocrossal 300 darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigeninitiative eine Einzelzulassung nach dem jeweiligen Landesrecht erwirken.

  • Seite 6: Montagevorbereitung

    Montagevorbereitung Abstandsmaße...

  • Seite 7: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten Achtung Hinweis Beschädigung des Abgasan- Wird der Heizkessel ebenerdig aufge- schlusses kann zu Undichtigkei- stellt, muss ein geeigneter Kondenswas- ten führen. serablauf (max. 50 mm über dem Boden) Heizkessel nicht am Abgasan- im Aufstellraum vorhanden sein. schluss anheben oder bewegen.
  • Seite 8 Heizkessel aufstellen und ausrichten (Fortsetzung) 2. Heizkessel horizontal an den Stellfü- Hinweis ßen ausrichten. Ein besonderes Fundament ist nicht erforderlich.

  • Seite 9: Wärmedämmung Anbauen

    Wärmedämmung anbauen Hinweis Alle erforderlichen Teile liegen im Karton der Wärmedämmung. 2xM8 A Gasanschlussrohr C Servicehalterung B Haltewinkel (kurze Seite nach vorne)
  • Seite 10 Wärmedämmung anbauen (Fortsetzung)

  • Seite 11: Kesselanschluss-Stück Und Siphon Anbauen

    Wärmedämmung anbauen (Fortsetzung) 4,8 x 9,5 Kesselanschluss-Stück und Siphon anbauen Hinweis Kesselanschluss-Stück liegt in der Brennkammer.
  • Seite 12 Kesselanschluss-Stück und Siphon anbauen (Fortsetzung) 45° 1. Bei raumluftabhängigem Betrieb: Dichtung A aus dem Kesselan- schluss-Stück entfernen. 2. Siphon mit Wasser füllen und am Kondenswasserablauf des Abgas- kastens eindichten. Überwurfver- schraubung Handfest anziehen. Hinweis Falls der Siphon nicht mit Wasser gefüllt wird, besteht die Gefahr, dass Abgas austritt.
  • Seite 13 Kesselanschluss-Stück und Siphon anbauen (Fortsetzung) 5. Zuluftöffnung ausrichten. 6. Zuluftschlauch zwischen Kesselfuß und Seitenblech nach vorne durch- schieben.
  • Seite 14 Kesselanschluss-Stück und Siphon anbauen (Fortsetzung) 7. Leitungsbäume Hinweis Leitungsbäume liegen in der Verpa- ckung der Regelung. Leitungsbäume auf Wärmedäm- mung legen. B 230 V~ Leitungen (große Ste- cker, auf rechte Seite legen) C Kleinspannungsleitungen (auf linke Seite legen) Leitung des Abgastemperatursen- sors zwischen Wärmedämmung und Hinterblech nach unten führen.

  • Seite 15: Seitenbleche Anbauen

    Seitenbleche anbauen 90° 90° A Kleinspannungsleitungen B 230 V~ Leitungen (große Stecker)

  • Seite 16: Regelung Anbauen

    Regelung anbauen M5x12...

  • Seite 17: Heizwasserseitig Anschließen

    Heizwasserseitig anschließen C Kesselrücklauf G 1½ D Kondenswasserabfluss Ø 19 mm E Sicherheitsrücklauf und Entleerung (Membran-Ausdehnungsgefäß) R1 F Gasanschluss R ¾ Hinweis Der Vitocrossal ist nur für Pumpenwarm- wasser-Heizungen geeignet. Keine 4-Wege-Mischer, Überströmven- tile oder sonstige Vorlauf-Rücklauf- Bypässe einbauen. Keinen Heizungsrücklauf an den Sicher- heitsrücklauf anschließen.

  • Seite 18: Abgasseitig Anschließen

    Sicherheitsanschlüsse erstellen (Fortsetzung) – 26 und 35 kW 2. Dichtheit der heizwasserseitigen : DN 20 (R ¾) Anschlüsse prüfen. – 45 und 60 kW : DN 25 (R 1) ■ Leitung zum Ausdehnungsgefäß Zul. Betriebsdruck: 3 bar DN 20 (R ¾) Prüfdruck: 4 bar Achtung...

  • Seite 19: Abstützblech Anbauen

    Abgasseitig anschließen (Fortsetzung) Abstützblech anbauen M5x12...

  • Seite 20: Abgasseitig Anschließen

    Abgasseitig anschließen (Fortsetzung) Kondenswasserableitung ■ Siphon mit Kunststoff-Schlauch an ■ Der Ablauf des Kondenswassers in das Entwässerungssystem anschlie- das Entwässerungssystem muss frei ßen. einsehbar sein. ■ Kondenswasserabflussleitung mit ■ Anschluss Außen-7: 19 mm Gefälle unterhalb der Rückstauebene des Abgassammelkastens verlegen. Neutralisationseinrichtung (falls vorhanden) Neutralisationseinrichtung hinter dem Montageanleitung Neutralisati-...

  • Seite 21: Brenner Mit Kesseltür Anbauen

    Brenner mit Kesseltür anbauen 1. Sitz der Profildichtung A am Bren- 4. Zuluftschlauch am Ansaugadapter aufschieben und mit Schlauchschelle ner prüfen und ggf. korrigieren. befestigen. 2. Brenner einsetzen, Muttern erst 5. Ansaugadapter auf den Zuluftstutzen handfest und dann mit einem des Gebläses bis Anschlag aufschie- Anzugsdrehmoment von 4 Nm über Kreuz anziehen.

  • Seite 22: Brenner Gasseitig Anschließen

    Brenner gasseitig anschließen Hinweis zum Betrieb mit Flüssiggas! 2. Dichtheitsprüfung durchführen. Wir empfehlen beim Einbau des Heiz- kessels in Räumen unter Erdgleiche den Hinweis Einbau des externen Sicherheitsmag- Zur Dichtheitsprüfung nur geeignete netventils. und zugelassene Lecksuchmittel (EN 14291) und Geräte verwenden. 1.

  • Seite 23: Brenner Elektrisch Anschließen

    Brenner elektrisch anschließen 100A 100/54 Kleinspannungsstecker Stecker 230 V~ Ionisationselektrode Gasarmatur a-ÖA Ansteuerung Gebläse a-Ö/gF Gebläse und Zündgerät a:Ö Ansteuerung Modulationsspule Gasarmatur...

  • Seite 24: Sensoren Anschließen

    Sensoren anschließen Arbeitsschritt 2 Kesseltemperatursensor bis Anschlag in die Tauchhülse einschieben. Kabelbin- der mit Clip ins Abdeckblech einstecken und Leitung zugentlasten. § Kesseltemperatursensor fJ Temperaturbegrenzer...

  • Seite 25: Kesselinterne Leitungen An Der Regelung Anschließen

    Kesselinterne Leitungen an der Regelung anschließen Kleinspannungsstecker Hinweis § Kesseltemperatursensor Bei allen Leitungen die angespritzen aA Ionisationselektrode Zugentlastungen A in das Regelungs- X... Elektrische Schnittstellen gehäuse einstecken. Stecker 230 V~ Hinweis Gasarmatur An der Unterseite des Abdeckbleches Zündgerät B befindet sich der elektrische a-Ö...

  • Seite 26: Externe Leitungen Anschließen

    Externe Leitungen anschließen Externe elektrische Anschlüsse A Funkuhrempfänger...
  • Seite 27 Externe Leitungen anschließen (Fortsetzung) Hinweis zum Anschluss von fÖ Netzanschluss Zubehörteilen Für den Anschluss die den Zube- Gefahr hörteilen beiliegenden separaten Falsche Adernzuordnung Montageanleitungen beachten. kann zu schweren Verlet- zungen und Schäden am Stecker 230 V~ Gerät führen. sÖ Heizkreispumpe D Adern „L1“...

  • Seite 28: Anschluss Von Zubehörteilen

    Externe Leitungen anschließen (Fortsetzung) Kleinspannungsstecker ■ Nicht einputzen Außentemperatursensor ■ Zweiadrige Leitung, max. 35 m Länge bei Leitungsquerschnitt Montage: 1,5 mm ■ Nord- oder Nordwestwand, 2 bis Speichertemperatursensor (liegt 2,5 m über dem Boden, bei im Regelungsbeipack). mehrgeschossigen Gebäuden in aVG KM-BUS-Teilnehmer (Zubehör) der oberen Hälfte des ■...

  • Seite 29: Anschlussleitungen Verlegen

    Externe Leitungen anschließen (Fortsetzung) Anschlussleitungen verlegen Achtung Anschlussleitungen werden beschädigt, falls sie an heißen Bauteilen anlie- gen. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die max. zulässigen Temperaturen der Leitungen nicht über- schritten werden. A Zugenlastungen B Leitungsdurchführung...

  • Seite 30: Leitungen Zugentlasten

    Externe Leitungen anschließen (Fortsetzung) Leitungen zugentlasten Bauseitige Leitungen Leitungen max. 100 mm abisolieren.
  • Seite 31 Externe Leitungen anschließen (Fortsetzung) Leitungen mit angespritzter Zugenlastung...

  • Seite 32: Kesselcodierstecker Einstecken Und Regelungsgehäuse Schließen

    Kesselcodierstecker einstecken und Regelungsgehäuse schließen...

  • Seite 33: Oberbleche Anbauen

    Oberbleche anbauen 4,8 x 9,5 A Typenschild...

  • Seite 34: Bedienteil Einsetzen Und Anschließen

    Bedienteil einsetzen und anschließen...

  • Seite 35: Vorderblech Anbauen

    Vorderblech anbauen Inbetriebnahme und Einregulierung Serviceanleitung Heizkessel und Kesselkreisregelung...
  • Seite 37 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
