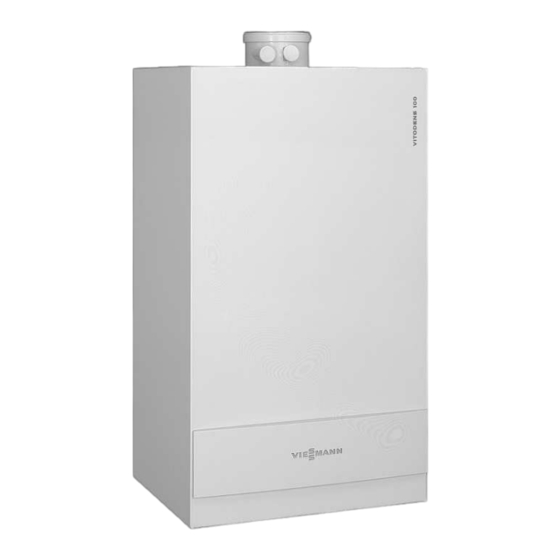

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 100 Typ WB1A Gas-Brennwertkessel als Wandgerät Erdgas-Ausführung Gültigkeitshinweise siehe letzte Seite VITODENS 100 Bitte aufbewahren! 5851 997 10/2006...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen. die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden. - Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen in Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Produktinformation ..................Montagevorbereitung.................. Montageablauf Heizkessel anbauen und Anschlüsse montieren .......... Gasanschluss..................... 10 Kondenswasseranschluss ................11 Siphon mit Wasser füllen ................11 Abgas- und Zuluftanschluss ................ 12 Regelung abbauen und Powerbox öffnen ............ 13 Elektrische Anschlüsse in der Powerbox ............. 13 Vorderblech anbauen.................. -
Seite 5: Montagevorbereitung
Montagevorbereitung Produktinformation Vitodens 100, WB1A Vorgerichtet für den Betrieb mit Erdgas. -
Seite 6: Montagevorbereitung
Montagevorbereitung Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Abmessungen und Anschlüsse A Heizungsvorlauf NPT ¾ C Gasanschluss NPT ¾ B Kondensatablauf: Kunststoff- D Heizungsrücklauf NPT ¾ schlauch 7 22 mm... - Seite 7 Montagevorbereitung Montagevorbereitung (Fortsetzung) Wandhalterung anbauen A Montageschablone...
- Seite 8 Montagevorbereitung Montagevorbereitung (Fortsetzung) 1. Montageschablone an der Wand 4. Wandhalterung mit beiliegenden ausrichten. Schrauben befestigen. 2. Dübellöcher anzeichnen. 3. Dübellöcher 7 10 mm bohren und beiliegende Dübel einsetzen.
-
Seite 9: Montageablauf
Montageablauf Heizkessel anbauen und Anschlüsse montieren Vorderblech abbauen und Heizkessel aufhängen 1. Schraube an der Oberseite des 3. Vorderblech abnehmen. Heizkessels herausdrehen. 4. Heizkessels an der Wandhalterung 2. Federn an der Unterseite des Heiz- einhängen. kessels herunterdrücken. -
Seite 10: Gasanschluss
Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Wasserseitige Anschlüsse montieren A Heizungsvorlauf B Gasanschluss C Heizungsrücklauf Gasanschluss 1. Gaszuleitung an Anschluss A anschließen. 2. Dichtheitsprüfung durchführen. Achtung Überhöhter Prüfdruck führt zu Schäden an Heizkessel und Gasarmatur. Max. Prüfüberdruck 150 mbar. Bei höherem Druck für Lecksuche den Heizkessel und Gasarmatu- ren von der Hauptleitung... -
Seite 11: Kondenswasseranschluss
Montageablauf Gasanschluss (Fortsetzung) 3. Gasleitung entlüften. Kondenswasseranschluss Kondenswasserleitung A mit Gefälle und Rohrbelüftung an das Abwasser- netz anschließen. Hinweis Vor Inbetriebnahme Siphon mit Was- ser füllen. Siphon mit Wasser füllen Min. 0,3 l Wasser in den Abgasan- schluss füllen. Achtung Aus der Abflussleitung des Kondenswasseranschlusses kann bei Erstinbetriebnahme... -
Seite 12: Abgas- Und Zuluftanschluss
Montageablauf Abgas- und Zuluftanschluss Abgasleitung und Zuluftleitung anschließen. Montageanleitung Abgassys- tem. A Zuluft B Abgas... -
Seite 13: Regelung Abbauen Und Powerbox Öffnen
Montageablauf Regelung abbauen und Powerbox öffnen Elektrische Anschlüsse in der Powerbox Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beiliegenden separaten Monta- geanleitungen beachten. - Seite 14 Montageablauf Elektrische Anschlüsse in der Powerbox (Fortsetzung) A Netzanschluss (120 V, 60 Hz). B Umwälzpumpe Das Versorgungsnetz muss einen C Temperaturregler Speicher-Was- Null-Leiter haben. Wasserrohrlei- sererwärmer tungen müssen mit dem Poten- D Raumtemperaturregler zialausgleich des Hauses verbunden sein. Hinweis Anschlussleitungen bauseits zugent- lasten.
- Seite 15 Montageablauf Elektrische Anschlüsse in der Powerbox (Fortsetzung) Powerbox schließen und Regelung anbauen Achtung Anschlussleitungen werden beschädigt, wenn sie an heißen Bauteilen anliegen. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen nicht überschritten werden.
-
Seite 16: Vorderblech Anbauen
Montageablauf Vorderblech anbauen 1. Vorderblech an den Haken der 3. Schraube an der Oberseite des Wandhalterung einhängen. Heizkessels eindrehen. 2. Vorderblech unten andrücken bis die Federn einrasten. -
Seite 17: Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Heizungsanlage füllen und entlüften ......2. -
Seite 18: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Heizungsanlage füllen und entlüften Achtung Ungeeignetes Füllwasser fördert Ablagerungen und Korrosionsbildung und kann zu Schäden am Heizkessel führen. Heizungsanlage vor dem Füllen gründlich spülen. Ausschließlich Wasser mit Trinkwasserqualität einfüllen. Füllwasser mit einer Wasserhärte über 16,8 °dH (3,0 mmol/l) muss ent- härtet werden. - Seite 19 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Heizkessel in Betrieb nehmen und max. Heizleistung an Potentiometer A einstellen. Einstellung über den ermittelten Gasdurchsatz prüfen. 4. Regelungsvorderteil hochklappen und einrasten.
-
Seite 20: Brenner Ausbauen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner ausbauen 1. Netzspannung ausschalten. 6. Vier Schrauben E lösen, Brenner abnehmen und elektrische Leitun- 2. Gaszufuhr sperren. gen von Gebläsemotor F abzie- hen. 3. Elektrische Leitungen von Gasar- matur A und Zündeinheit B Achtung abziehen. -
Seite 21: Brennerdichtung Und Flammkörper Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brennerdichtung und Flammkörper prüfen Brennerdichtung A und Flammkörper D auf Beschädigungen prüfen, falls erforderlich, austauschen. 1. Elektrode B ausbauen. 4. Neuen Flammkörper D mit neuer Dichtung E einsetzen und befesti- 2. Drei Torxschrauben lösen und Wär- gen. -
Seite 22: Zünd- Und Ionisationselektrode Prüfen Und Einstellen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zünd- und Ionisationselektrode prüfen und einstellen 1. Zünd- und Ionisationselektrode A 3. Abstände prüfen. Sind die auf Abnutzung und Verschmutzung Abstände nicht in Ordnung oder die prüfen. Elektrode beschädigt, Elektrode mit Dichtung austauschen und aus- 2. -
Seite 23: Heizflächen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizflächen reinigen Heizflächen A (falls erforderlich) mit Bürste reinigen oder mit Wasser spü- len. Achtung Kratzer an Teilen, die mit Abgas in Berührung kommen, können zu Korrosion führen. Nur Kunststoffbürsten, keine Drahtbürsten verwenden! Falls Rückstände bleiben, lösungsmit- tel- und kaliumfreie Reinigungsmittel... -
Seite 24: Kondenswasserablauf Prüfen Und Siphon Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kondenswasserablauf prüfen und Siphon reinigen 1. Ungehinderten Abfluss des Kon- denswassers am Siphon prüfen. 2. Geeigneten Auffangbehälter unter dem Siphon A aufstellen. 3. Verschlusskappe B abschrauben und Inhalt des Siphons in den Auf- fangbehälter ablassen. -
Seite 25: Brenner Einbauen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner einbauen 1. Leitungen an Gebläsemotor A 4. Elektrische Leitungen von Gasar- aufstecken, Brenner anbauen und matur E und Zündeinheit F vier Schrauben B mit 4 Nm Dreh- anbauen. moment über Kreuz anziehen. 5. -
Seite 26: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Dichtheit der gasseitigen Anschlüsse prüfen. Gefahr Gasaustritt führt zu Explo- sionsgefahr. Gasdichtheit der Verschrau- bung prüfen. Druck der Anlage prüfen 1. Zur Anzeige des Betriebsdrucks 2. Wasser nachfüllen, bis der erfor- Drehknopf tr nach links bis derliche Fülldruck erreicht ist. -
Seite 27: Störungsbehebung
Störungsbehebung Funktionsablauf und mögliche Störungen Displayanzeige Maßnahme Wärmeanforde- Sollwert erhöhen, nein rung durch für Wärmeab- Regelung nahme sorgen Gebläse läuft an nach ca. 51 s Stö- Gebläse,Verbin- nein rung F5/F9 dungsleitungen des Gebläses, Spannungsver- sorgung am Ge- bläse und Gebläseansteue- rung prüfen Luftdruckwächter nach ca. -
Seite 28: Störungsanzeige Im Display
Störungsbehebung Funktionsablauf und mögliche Störungen (Fortsetzung) Brenner in Be- nein schaltet unterhalb Dichtheit der trieb des eingestellten Abgasanlage prü- Kessewassertem- fen (Abgasrezir- peratur-Sollwer- kulation), Gas- tes aus und fließdruck prüfen startet unmittel- bar neu Störungsanzeige im Display Störungen werden durch einen blink- enden Störcode mit Störsymbol U im Display angezeigt. - Seite 29 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Störungs- Verhalten der An- Störungsursa- Maßnahme code im lage Display Regelbetrieb Kommunikations- Anschlüsse prüfen, ggf. fehler Bedienein- Bedieneinheit austau- heit (intern) schen Regelbetrieb Interner Fehler Regelung austauschen Brenner blockiert Fehler Versor- Regelung austauschen gungsspannung (Netzteil) Brenner blockiert interner Fehler Zünd-/ Ionisationselekt-...
- Seite 30 Störungsbehebung Störungsanzeige im Display (Fortsetzung) Störungs- Verhalten der An- Störungsursa- Maßnahme code im lage Display Brenner auf Störung Brennstoffventil Gaskombiregler prüfen. schließt verspätet Beide Ansteuerwege prüfen. Reset betätigen. Brenner auf Störung Gebläsedrehzahl Gebläse prüfen, Verbin- beim Brennerstart dungsleitungen zum Ge- zu niedrig bläse prüfen, Spannungsversorgung...
-
Seite 31: Instandsetzung
Störungsbehebung Instandsetzung Vorderblech abbauen 1. Schraube an der Oberseite des 3. Vorderblech aus den Haken der Heizkessels herausdrehen. Wandhalterung heben. 2. Federn an der Unterseite des Heiz- kessels herunterdrücken und Vor- derblech abziehen. - Seite 32 Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor 1. Leitungen am Kesseltemperatur- sensor A abziehen und Wider- stand messen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Heizkessel heizwasserseitig entleeren und Sensor austauschen. Gefahr Kesseltemperatursensor sitzt direkt im Heizwasser (Verbrühungsgefahr).
- Seite 33 Störungsbehebung Instandsetzung (Fortsetzung) Temperaturbegrenzer prüfen Wenn sich nach einer Störabschaltung das Brennersteuergerät nicht entriegeln lässt, obwohl die Kesselwassertemperatur unterhalb von ca. 95 °C liegt, Tempe- raturbegrenzer prüfen. 1. Leitungen des Temperaturbegren- zers A abziehen. 2. Durchgang des Temperaturbegren- zers mit einem Vielfachmessgerät prüfen.
- Seite 34 Störungsbehebung Instandsetzung (Fortsetzung) Sicherungen prüfen Sicherung in der Regelung 1. Netzspannung ausschalten. 3. Abdeckung A abbauen. 2. Regelung abklappen. 4. Sicherung F1 prüfen.
-
Seite 35: Instandsetzung
Störungsbehebung Instandsetzung (Fortsetzung) Sicherung in der Powerbox 1. Netzspannung ausschalten. 4. Sicherung F1 prüfen. 2. Regelung abklappen und heraus- nehmen. 3. Deckel A abbauen. -
Seite 36: Schemen
Schemen Anschluss- und Verdrahtungsschemen Regelung Grundleiterplatte 0 - 10 V Schnittstelle Bedienteil X ... Elektrische Schnittstellen... - Seite 37 Schemen Anschluss- und Verdrahtungsschemen (Fortsetzung) Stecker für Anschluss Power- Temperaturbegrenzer Temperaturregler Speicher- § Kesseltemperatursensor Wassererwärmer aA/gF Zündung/Ionisation und Raumtemperaturregler sÖ Umwälzpumpe (Powerbox) (Powerbox) Strömungsschalter a-Ö Gebläsemotor Gasmagnetventil a-ÖA Ansteuerung Gebläsemotor fÖ Netzeingang 120V/60Hz Luftdruckwächter (Powerbox) Wasserdrucksensor...
- Seite 38 Schemen Anschluss- und Verdrahtungsschemen (Fortsetzung) Powerbox Grundleiterplatte X3.1-2 Netzanschluss Sicherung X3.3-4 Umwälzpumpe Relais Umwälzpumpe X4.1-2 Temperaturregler Speicher- Stecker für Regelungsan- Wassererwärmer schluss X4.3-4 Raumtemperaturregler Anschluss Schutzleiter...
-
Seite 39: Einzelteillisten
Einzelteillisten Einzelteillisten Hinweis für Ersatzbestellungen! 027 Sicherungsfedern (Satz) Best.-Nr. und Herstell-Nr. (siehe 028 Sicherungsringe 32 x 1,5 (Satz) Typenschild) sowie die Positionsnum- 029 Sicherungsfedern 7 10 (Satz) mer des Einzelteiles (aus dieser Ein- 031 Lippendichtung 7 60 mm zelteilliste) angeben. 032 Zuluftdichtung 7 100 mm Handelsübliche Teile sind im örtlichen 033 Strömungskontrollschalter... - Seite 40 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 41 Einzelteillisten Einzelteillisten (Fortsetzung)
-
Seite 42: Technische Daten
Technische Daten Technische Daten Nennspannung: 120 V Einstellung elektro- Nennfrequenz: 60 Hz nischer Temperatur- Nennstrom: 6,0 A wächter: 89 °C (fest) Schutzklasse: Einstellung Tempera- IP 2 X gemäß turbegrenzer: 100 °C (fest) Schutzart: EN 60529 Vorsicherung (Netz): max. 16 A Leistungsaufnahme: max. -
Seite 43: Bescheinigungen
Bescheinigungen Konformitätserklärung Konformitätserklärung für Vitodens 100 Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitodens 100 mit den folgenden Normen übereinstimmt EN 483 EN 55 014 EN 625 EN 60 335... -
Seite 44: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abgasleitung Ionisationselektrode ........... . Anlage füllen . -
Seite 48: Gültigkeitshinweis
Gültigkeitshinweis Gas-Brennwertkessel Typ WB1A 8 bis 24 kW ab Herstell-Nr. 7246 174 6 00001 8 bis 30 kW ab Herstell-Nr. 7246 175 6 00001 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
