VIESMANN
Planungsanleitung

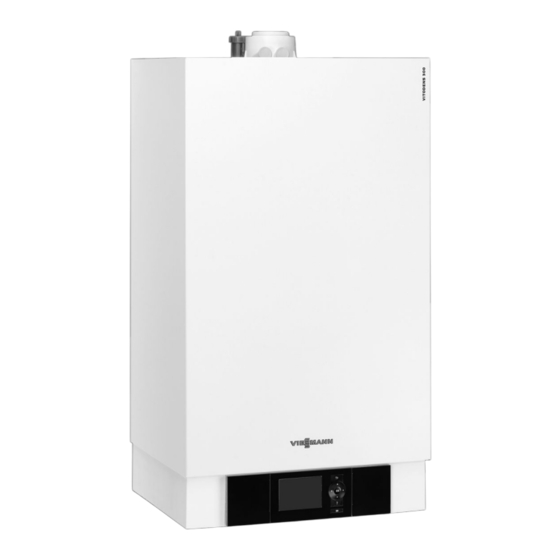

VITODENS 200-W
Gas-Brennwert-Wandgerät,
3,2 bis 35,0 kW,
für Erd- und Flüssiggas
VITODENS 222-W
Gas-Brennwert-Kompaktgerät,
3,2 bis 35,0 kW,
für Erd- und Flüssiggas
VITODENS 300-W
Gas-Brennwert-Wandgerät,
1,9 bis 35,0 kW,
für Erd- und Flüssiggas
5811 430
5/2013
Typ B2HA, B2KA
Typ B2LA
Typ B3HA
VITODENS
Gas-Brennwertkessel
1,9 bis 35,0 kW

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITODENS 200-W Typ B2HA

Inhaltszusammenfassung für Viessmann VITODENS 200-W Typ B2HA

  • Seite 1 VIESMANN VITODENS Gas-Brennwertkessel 1,9 bis 35,0 kW Planungsanleitung VITODENS 200-W Typ B2HA, B2KA Gas-Brennwert-Wandgerät, 3,2 bis 35,0 kW, für Erd- und Flüssiggas VITODENS 222-W Typ B2LA Gas-Brennwert-Kompaktgerät, 3,2 bis 35,0 kW, für Erd- und Flüssiggas VITODENS 300-W Typ B3HA Gas-Brennwert-Wandgerät, 1,9 bis 35,0 kW, für Erd- und Flüssiggas 5811 430...
