2. Installazione della pompa di calore

2.1. Trasporto, manipolazione

Trasportare la pompa di calore in posizione verticale in modo che non rimanga esposta alle asperità del tempo. Per facilitare lo
spostamento fino al luogo di installazione, può essere accuratamente distesa sulla schiena.

Non inclinare la pompa di calore oltre i 45º rispetto alla verticale, potrebbe provocare un cattivo
funzionamento dell'apparecchiatura.
NOTA

A causa dell'elevato peso della pompa di calore, si consiglia di farla spostare da almeno due operai e
con l'aiuto di un carrello portapacchi.

2.2. Dimensioni e collegamenti

A seguire sono indicate le dimensioni generali e i collegamenti idraulici delle pompe di calore SI-GEO Alte Prestazioni.
6
1
2

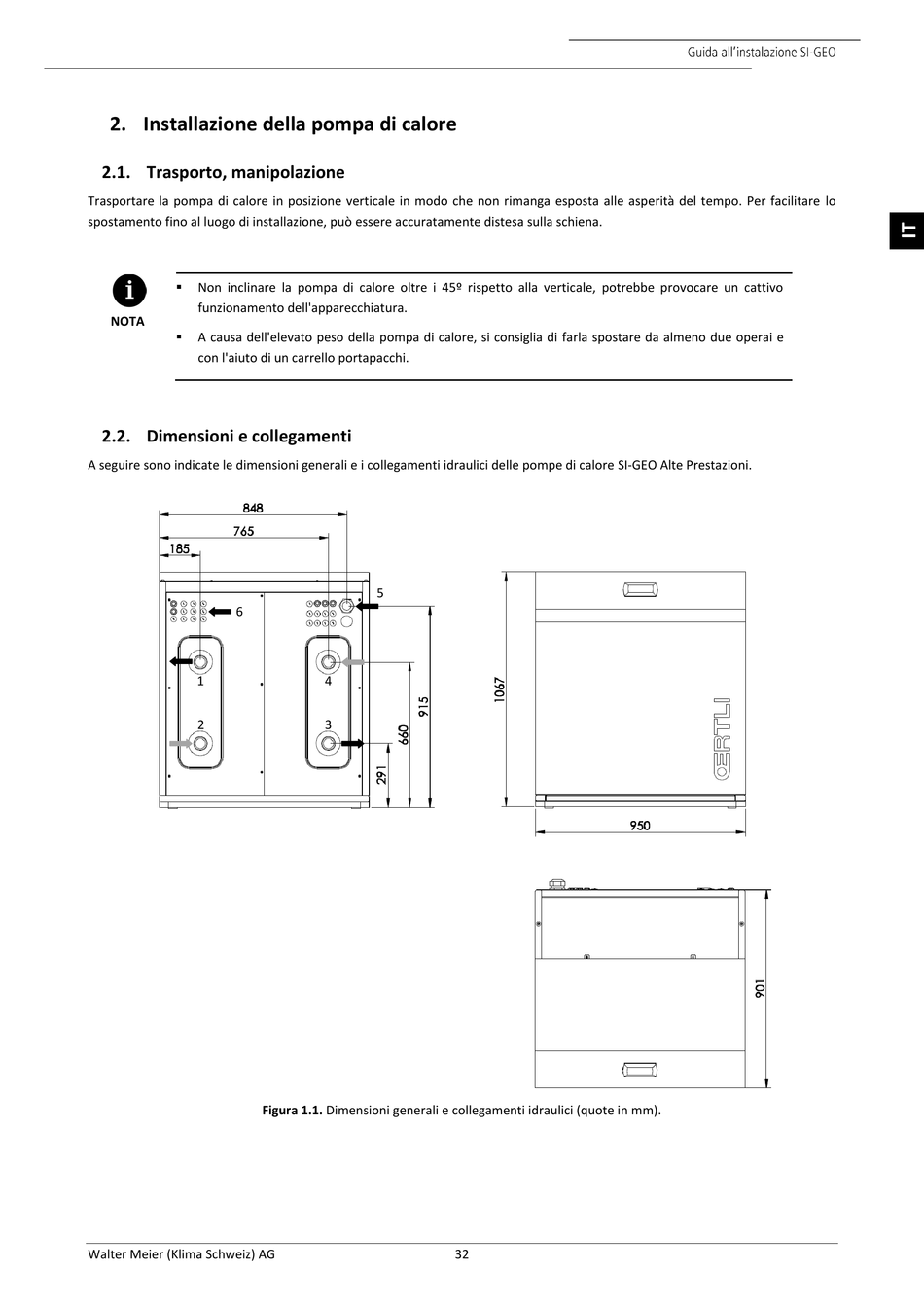

Figura 1.1. Dimensioni generali e collegamenti idraulici (quote in mm).
Walter Meier (Klima Schweiz) AG
5
4
3
32
