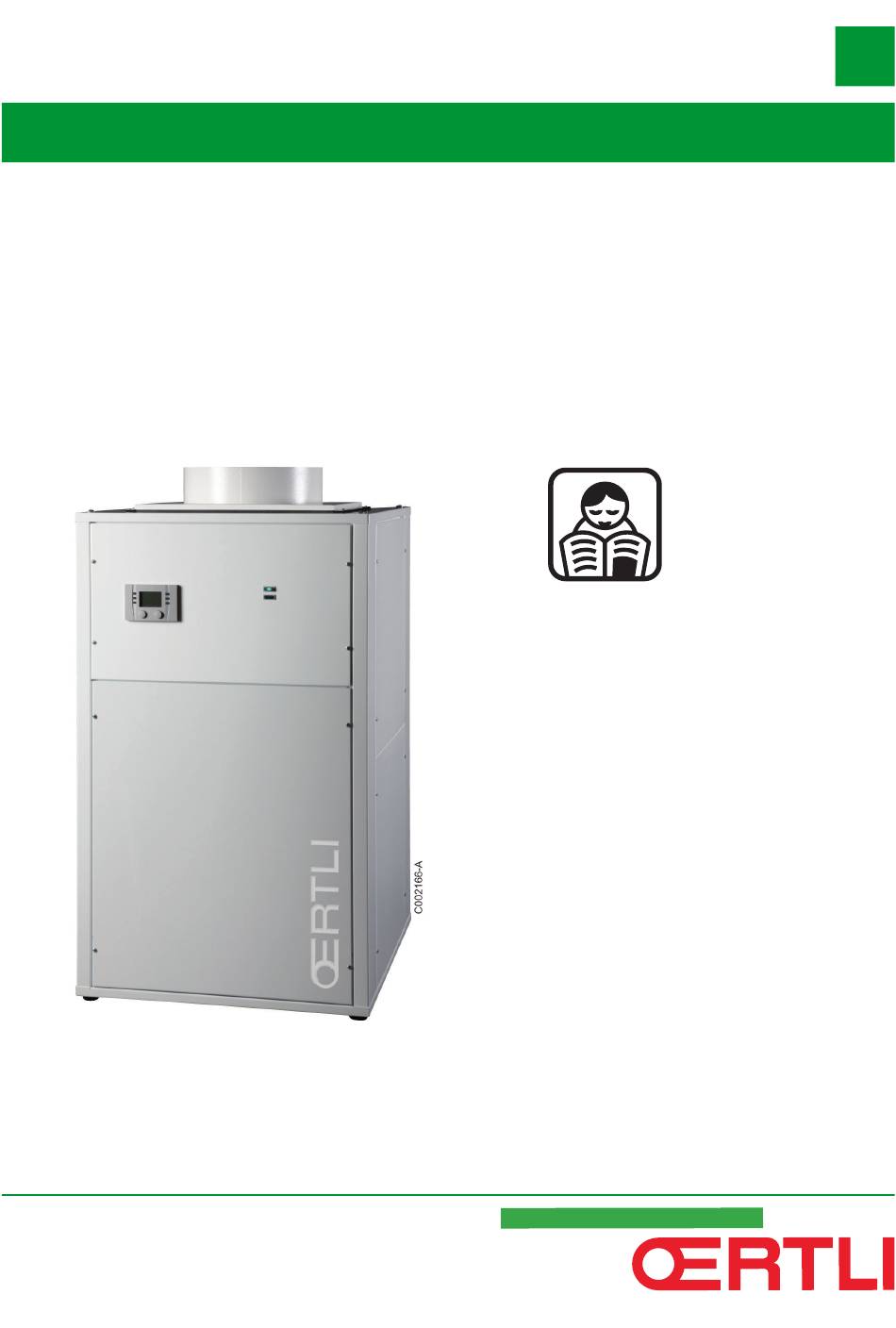

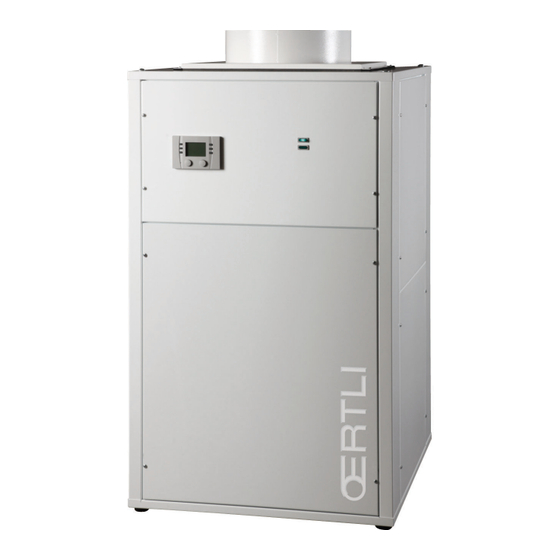

- Seite 1 Deutschland Luft/Wasser-Wärmepumpe WPLW HG Bedienungs- Anleitung 300017818-001-C...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ....................4 Benutzte Symbole ..........4 Abkürzungen ............4 Allgemeine Angaben ..........4 1.3.1 Pflichten des Herstellers .........4 1.3.2 Pflichten des Installateurs ........5 1.3.3 Pflichten des Benutzers ..........5 Sicherheitsvorschriften und Empfehlungen ..........7 Sicherheitshinweise ..........7 Empfehlungen ............7 Sicherheitsdatenblatt: Kältemittel R-404a ..8 2.3.1 Bezeichnung des Stoffes oder der Zubereitung .............8 2.3.2 Identifizierung der Gefahren ........8... - Seite 3 Inhaltsverzeichnis Soll- Istwerte abfragen ........23 Überprüfung und Wartung ..............25 Allgemeine Hinweise ..........25 Sicherheitskomponenten ........25 Wasserdruck ............26 Auszuführende Wartungsvorgänge ....26 Reinigung ............26 Bei Störungen ...................27 Fehlersuche ............27 Fehlermeldungen ..........27 Störungen und Abhilfe ........28 Technische Daten ..................29 Technische Daten ..........29 7.1.1 Technische Daten des Geräts .......29 Energieeinsparungen ................30 Energieeinsparungen .........30 8.1.1...
- Seite 4 13/09/2011 - 300017818-001-C...
-
Seite 5: Einleitung
WPLW HG 1. Einleitung Einleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Gerätes sicherstellen. -
Seite 6: Pflichten Des Installateurs
1. Einleitung WPLW HG Technische Änderungen vorbehalten. Unsere Pflicht ist es, die Kunden gemäß Artikel L. 113-3 des [franz.] Code de la Consommation über ihre Pflicht zu informieren, diese Anlagen von einem zugelassenen Fachhandwerker installieren zu lassen, sobald die Menge des Kältemittels mehr als zwei Kilogramm beträgt oder wenn ein Kältemittelanschluss erforderlich ist (Fall... - Seite 7 WPLW HG 1. Einleitung entsprechend geschult werden. Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät spielen. 13/09/2011 - 300017818-001-C...
-
Seite 8: Sicherheitsvorschriften Und Empfehlungen
2. Sicherheitsvorschriften und Empfehlungen WPLW HG Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Bei Austreten von Rauch oder Kältemittel: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.). Fenster öffnen. Gerät ausschalten. Das austretende Kältemittel nicht berühren. Gefahr durch Erfrierungen. -
Seite 9: Sicherheitsdatenblatt: Kältemittel R-404A
WPLW HG 2. Sicherheitsvorschriften und Empfehlungen Sicherheitsdatenblatt: Kältemittel R-404a 2.3.1. Bezeichnung des Stoffes oder der Zubereitung 4 Name des Produkts: R-404a 4 Notrufnummer 24h / Tag: +49 (0) 761 119 240 2.3.2. Identifizierung der Gefahren 4 Schädliche Auswirkungen auf die Gesundheit: - Die Dämpfe sind schwerer als Luft und können zu Erstickungen... -
Seite 10: Maßnahmen Zur Brandbekämpfung
2. Sicherheitsvorschriften und Empfehlungen WPLW HG 2.3.5. Maßnahmen zur Brandbekämpfung 4 Geeignete Löschmittel: - Kohlendioxid (CO2) - Pulver - Schaum - Wassernebel. 4 Ungeeignete Löschmittel: Keins, soweit uns bekannt. Bei Bränden in Wohngebieten geeignete Löschmittel verwenden. 4 Spezifische Gefahren: Bei Wärmeeinwirkung Freisetzung giftiger und korrosiver Dämpfe. -
Seite 11: Hinweise Zur Abfallentsorgung
WPLW HG 2. Sicherheitsvorschriften und Empfehlungen 4 Hautschutz: Baumwollkleidung. 4 Industrielle Hygiene: Am Arbeitsort nicht trinken, essen oder rauchen. 2.3.9. Hinweise zur Abfallentsorgung 4 Produktabfälle: Hersteller oder Lieferant konsultieren, um Informationen über Wiederverwertung oder Recycling zu erhalten. 4 Entsorgung verschmutzter Behälter: Wiederverwenden oder nach Dekontamination recyceln. -
Seite 12: Beschreibung
- Regelung eines gemischten Kreises mit Mischer - Regelung der Warmwasserbereitung - Einschaltung des Elektro-Zusatzheizkörpers zur Trinkwassererwärmung mit Bivalenzpunkt Modell Beschreibung WPLW HG Ausführung mit einer unter der Verkleidung eingebauter Heizungs-Umwälzpumpe Ausführung mit einem zusätzlichem Plattenwärmetauscher zur Warmwasserspeichererwärmung, ohne nötiger Elektro-Zusatzheizung 13/09/2011 - 300017818-001-C... -
Seite 13: Beschreibung Des Schaltfelds
WPLW HG 3. Beschreibung Beschreibung des Schaltfelds 3.2.1. Schaltfeld Regelung Hauptschalter O: Aus I: Ein Kontrolllampe - Elektrische Zusatzheizung C002129-D 3.2.2. Regelung 3 2 1 C002000-02-D 10 12 14 16 18 20 22 24 22.3 ºC -4.3 ºC 39.5 ºC... - Seite 14 3. Beschreibung WPLW HG Balkenanzeige des Programmes (0 bis 24 Uhr) Anzeige der Heiz-und Absenkzeiten Typisches Display bei gewählter Heizgruppe Aktuelle Betriebsart Kurzwahl-Taste (6 Tasten beidseitig des Displays) Vorlauftemperatur Messwert Aktuelle Funktion Aktuell gewählter Regler/Unit/Heizkreis RESET-Taste Esc Knopf Einstellknopf Umdrehung = Wert einstellen / Ein Menü wählen Druck des Knopfes = Wert speichern / Die Auswahl bestätigen...
-
Seite 15: Bedienung Des Geräts
WPLW HG 4. Bedienung des Geräts Bedienung des Geräts Wärmepumpe ein- und ausschalten Um die Wärmepumpe ein- und ausschalten, Ein/Aus Schalter O/I benutzen (A). C002139-B Die Einstellungen ändern 4.2.1. Betriebsart ändern Die Wärmepumpe kann nach verschiedenen Betriebsarten funktionieren. Die aktuelle Betriebsart eines Heizkreises kann wie nachfolgend beschrieben abgefragt werden: 1. - Seite 16 4. Bedienung des Geräts WPLW HG 2. In der Liste die anzeigt wird, eine Einheit wählen. Die Wahl durch C002004-02-A drücken des Einstellknopfs bestätigen. U02 HEIZKREIS 1 U02 HEIZKREIS 2 U02 WARMWASSERKREIS U02 WAERMEPUMPE U02 ZUSATZHEIZUNG Unit 2 Mi 09:36 Enter 3.
-
Seite 17: Heizperioden Programmieren
WPLW HG 4. Bedienung des Geräts 3. Den Einstellknopf drehen, um eine neue Betriebsart zu wählen. C002008-02-A 03-50 Betriebswahl Heizung und Brauchwasser 1: Uhrenprogramm I Unit 2 Mi 09:36 Save HEIZKREIS 1 4. Auf den Einstellknopf drücken, um die neue Einstellung zu C002009-02-A speichern. - Seite 18 4. Bedienung des Geräts WPLW HG 3. Auf den Einstellknopf drücken, um in das Untermenü zu gelangen. C002023-02-B 10 12 14 16 18 20 22 24 22.3 ºC -13.2 ºC 39.5 ºC Heizbetrieb Normal Menu Unit 2 me 09:36 HEIZKREIS 1 4.
-
Seite 19: Raumtemperatur Erhöhen Oder Verringern
WPLW HG 4. Bedienung des Geräts 8. Die Balkenlänge je nach gewünschter Periode bei Normalbetrieb C002028-02-A einstellen. Die Wahl durch drücken des Einstellknopfs bestätigen. Mo Di Mi Do Fr Sa So 9. Cursor am Anfang einer Sparbetrieb-Periode stellen. Auf den... - Seite 20 4. Bedienung des Geräts WPLW HG 2. In der Liste die anzeigt wird, eine Einheit wählen. Die Wahl durch C002004-02-A drücken des Einstellknopfs bestätigen. U02 HEIZKREIS 1 Das Display gibt die Einstellungen des ausgewählten Heizkreises U02 HEIZKREIS 2 U02 WARMWASSERKREIS...
-
Seite 21: Heizungs-Zwangsbetrieb
WPLW HG 4. Bedienung des Geräts 4.2.4. Heizungs-Zwangsbetrieb In einer Normal-Betrieb Periode, kann eine Zwangs-Sparbetrieb Periode gewählt werden. 1. Im Hauptmenü, Funktionswahl mit dem Einstellknopf durch C002003-02-A drehen wählen. Die Wahl durch drücken des Einstellknopfs Einstellungen MB bestätigen. Funktionswahl eBUS-Scan... -
Seite 22: Längere Abwesenheit
4. Bedienung des Geräts WPLW HG 6. Auf den Einstellknopf drücken, um die neue Einstellung zu C002015-02-A speichern. 02-10 Partytimer 60 min Unit 2 Save Mi 09:36 HEIZKREIS 1 7. Mehrmals auf Taste Esc drücken bis das der Standarddisplay C002059-02-B... -
Seite 23: Zeit Und Datum Einstellen
WPLW HG 4. Bedienung des Geräts 4. Mit der Kurzwahltaste die Funktion Ferien wählen. C002016-02-B Störungsinfo Partytimer Betriebswahl Ferien Behaglichkeit Unit 2 Mi 09:36 HEIZKREIS 1 5. Das eingestellte/geänderte Datum Ferienende kann mit dem C002017-02-A Einstellknopf eingestellt und durch drücken dann gespeichert... -
Seite 24: Soll- Istwerte Abfragen
4. Bedienung des Geräts WPLW HG 2. In der Liste die angezeigt wird, Allgemeine Funktionen wählen. C002019-02-A Die Wahl durch drücken des Einstellknopfs bestätigen. U02 WAERMEPUMPE U02 ZUSATZHEIZUNG U02 WAERMEMANAGER U02 KASKADENMANAGER U02 ALLG. FUNKTIONEN Unit 2 me 09:36 Enter 3. - Seite 25 WPLW HG 4. Bedienung des Geräts Dazu wie folgt vorgehen: 1. Im Hauptmenü, Funktionswahl mit dem Einstellknopf durch C002003-02-A drehen wählen. Die Wahl durch drücken des Einstellknopfs Einstellungen MB bestätigen. Funktionswahl eBUS-Scan Enter Unit 2 Mi 09:36 2. In der Liste die anzeigt wird, eine Einheit wählen. Die Wahl durch C002004-02-A drücken des Einstellknopfs bestätigen.
-
Seite 26: Überprüfung Und Wartung
5. Überprüfung und Wartung WPLW HG Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Die Installation und die Wartung des Geräts müssen von einer qualifizierten Fachfirma unter Einhaltung der geltenden Richtlinien und Normen ausgeführt werden. ACHTUNG Vor jedem Eingriff am Gerät sicherstellen, dass es ausgeschaltet und gesichert ist. -
Seite 27: Wasserdruck
WPLW HG 5. Überprüfung und Wartung Wasserdruck Wasserdruck in der Anlage regelmässig überprüfen. Nach Bedarf anpassen, dabei die zu schnelle Zufuhr von Kaltwasser vermeiden. Wenn dies mehrmals pro Saison erforderlich ist, das Leck suchen und abdichten. ACHTUNG Die Anlage ausschließlich im Bedarfsfall entleeren. -
Seite 28: Bei Störungen
6. Bei Störungen WPLW HG Bei Störungen Fehlersuche ACHTUNG Jegliche Eingriffe am Kühlkreis müssen durch einen zugelassenen Fachmann gemäß den geltenden Standards und Normen durchgeführt werden (Entsorgung des Kältemittels, Löten unter Stickstoff, usw.). Jegliche Schweißarbeiten dürfen nur von entsprechendem Fachpersonal durchgeführt werden. -
Seite 29: Störungen Und Abhilfe
WPLW HG 6. Bei Störungen 3. Der Fehler wird im Display angezeigt. Kontakt mit dem C002057-02-A Wartungstechniker des Geräts aufnehmen. Dem Techniker den Störung Warmwasser Einschaltfühler Fehler-Typ und den Gerät-Typ angeben. Im Beispiel, den Anschluss der Warmwasserfühler überprüfen. Auf den Einstellknopf drücken, um die "Quit" Funktion zu aktivieren. -
Seite 30: Technische Daten
7. Technische Daten WPLW HG Technische Daten Technische Daten 7.1.1. Technische Daten des Geräts 4 Zul. Betriebsüberdruck max.: 3 bar 4 Maximal zulässige Rücklauftemperatur: 45 °C 4 Zulässige Betriebstemperatur: 55 °C Technische Daten WPLW HG Anlaufstrom Anlaufstrom reduziert Sicherung Anschluss... -
Seite 31: Energieeinsparungen
WPLW HG 8. Energieeinsparungen Energieeinsparungen Energieeinsparungen Dieses Kapitel enthält: 4 Empfehlungen zum Energiesparen 4 Empfehlungen zur Einstellung des Raumthermostaten 8.1.1. Empfehlungen zum Energiesparen 4 Belüftungsöffnungen nicht verstopfen. 4 Hinter den Heizkörpern Reflektorplatten platzieren, um Wärmeverluste zu vermeiden. 4 Heizkörper nicht abdecken. Keine Vorhänge vor die Heizkörper hängen. -
Seite 32: Garantie
9. Garantie WPLW HG Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können. - Seite 33 WPLW HG 9. Garantie 13/09/2011 - 300017818-001-C...
- Seite 36 © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. 13/09/2011 300017818- 001- C...
