Vor Beginn der Arbeit
• Die Gewindeabmessung der Diamant-Bohrkronenaufnahme unbedingt beachten. Die
Gewinde der Diamant-Bohrkronen müssen ohne Spiel auf die Gewinde der Diamant-
bohrmaschine (G½" Innengewinde oder 1¼" UNC Außengewinde) passen. Es dürfen
keine Reduzierstücke oder Adapter bei der Montage der Diamant-Bohrkronen ver-
wendet werden.
• Kontrollieren Sie den Zustand der Diamant-Bohrkronen durch eine Sichtprüfung
Bitte beachten!
Beschädigte Diamant-Bohrkronen dürfen nicht verwendet und müssen sofort ersetzt
werden.
• Der Zusatzhandgriff muss bei Freihandbohrungen fest an der Maschine angeschraubt
sein.
• Schutzkleidung tragen wie Schutzhelm, Gehörschutz, Gesichtsschutz oder Schutzbril-
le, Schutzhandschuhe, geeignete Mund-Nase-Filtermaske, rutschfeste Sicherheits-
schuhe und wenn notwendig eine Schürze.

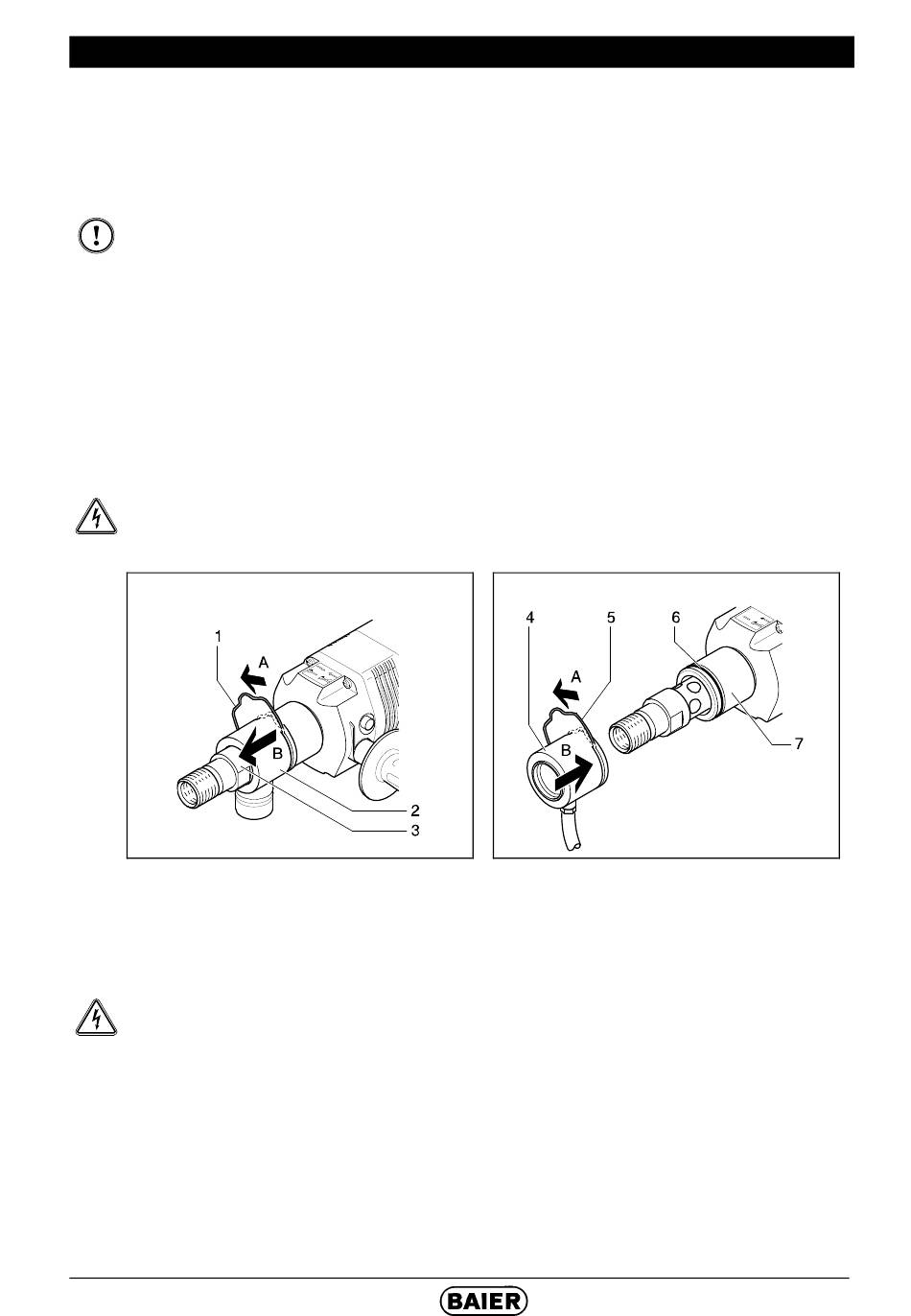

• Absaugrohr bzw. Nass-Adapter montieren/demontieren (Bild 2 und 3)
Beim Trockenbohren (Bild 2) ist das Absaugrohr zu montieren, um einen geeigneten
Entstauber anschließen zu können. Zum Nassbohren (Bild 3) wird das Absaugrohr
gegen den BAIER-Nass-Adapter ausgetauscht.
Gefahr!
Lebensgefahr durch einen elektrischen Schlag.
► Vor allen Arbeiten an der Diamantbohrmaschine Netzstecker ziehen.
Bild 2
Absaugrohr demontieren (Bild 2):
– Die Federklammer (1) in Pfeilrichtung (A) drücken bis die Klammerschenkel aus
der Nut des Getriebehalses ausrasten.
– Das Saugrohr (2) nach vorne (B) über die Abtriebswelle (3) abnehmen.
BAIER-Nass-Adapter montieren (Bild 3):
Gefahr!
Verletzungsgefahr durch einen elektrischen Schlag.
► Die Maschine ist vor Spritzwasser zu schützen. Den O-Ring am Getriebehals auf
Beschädigung kontrollieren und gegebenenfalls durch einen neuen O-Ring erset-
zen. Die Maschine darf nicht mit einem beschädigten O-Ring betrieben werden.
– Den O-Ring (6) am Getriebehals (7) auf Beschädigungen kontrollieren und gege-
benenfalls ersetzen.
– Die Federklammer (5) am BAIER-Nass-Adapter (4) in Pfeilrichtung (A) drücken bis
die Klammerschenkel aus der Nut des BAIER-Nass-Adapters (4) ausrasten.
18
Bild 3
