Roth Basicline T Installationshandbuch Seite 8

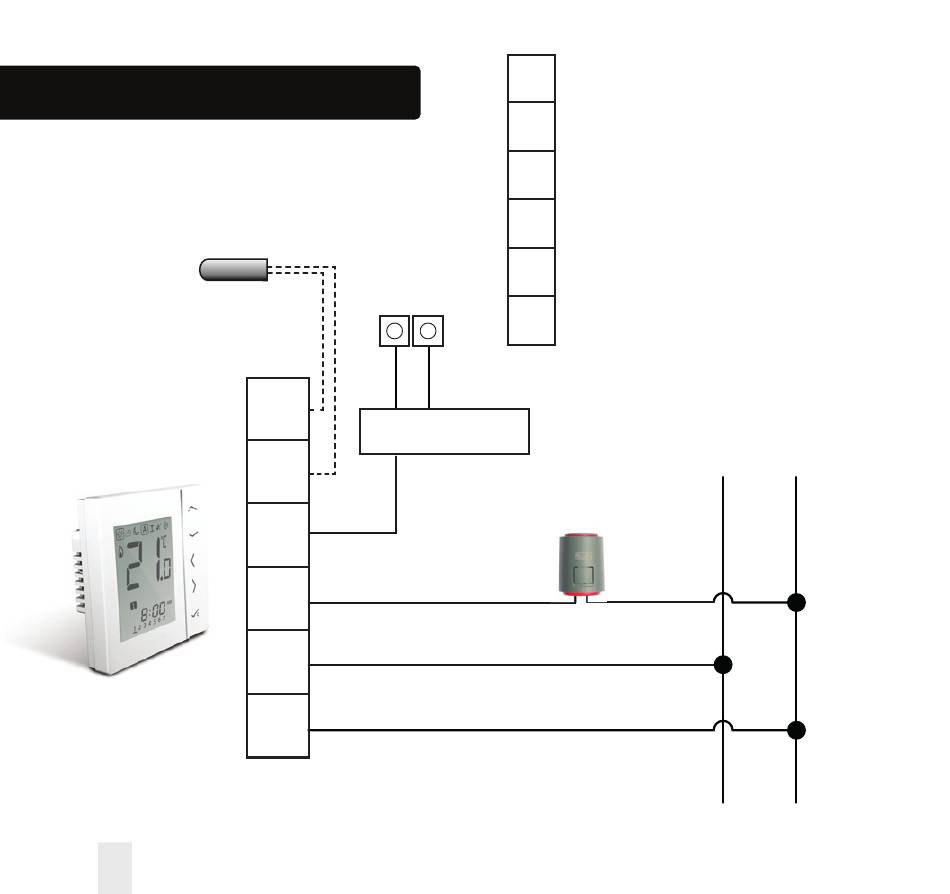

Installation - Anschluss
Optionaler
Sensor
08
Installationshandbuch
NSB für andere
Thermostate
S2
Klemmleiste
S1
NSB
Ausgang
SL
L
N
Sensoranschluss (optional)
S2
Sensoranschluss (optional)
S1
NSB-Ausgang (Nachtabsenkung)
NSB
Last (Thermischer Stellantrieb)
SL
Stromführend 230 VAC 50 Hz
L
Nullleiter
N
Thermischer
Stellantrieb
L N
L N
