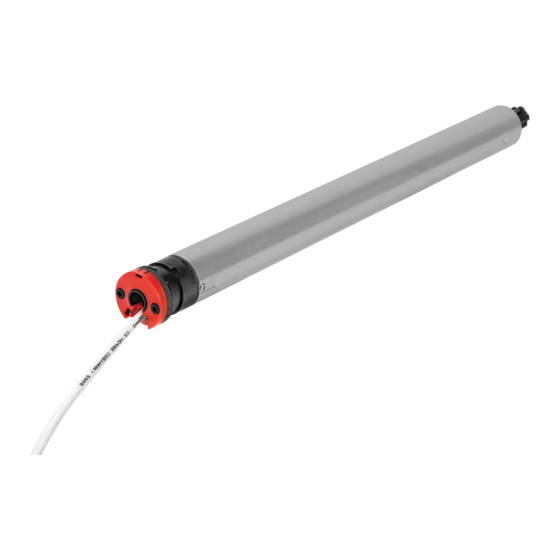

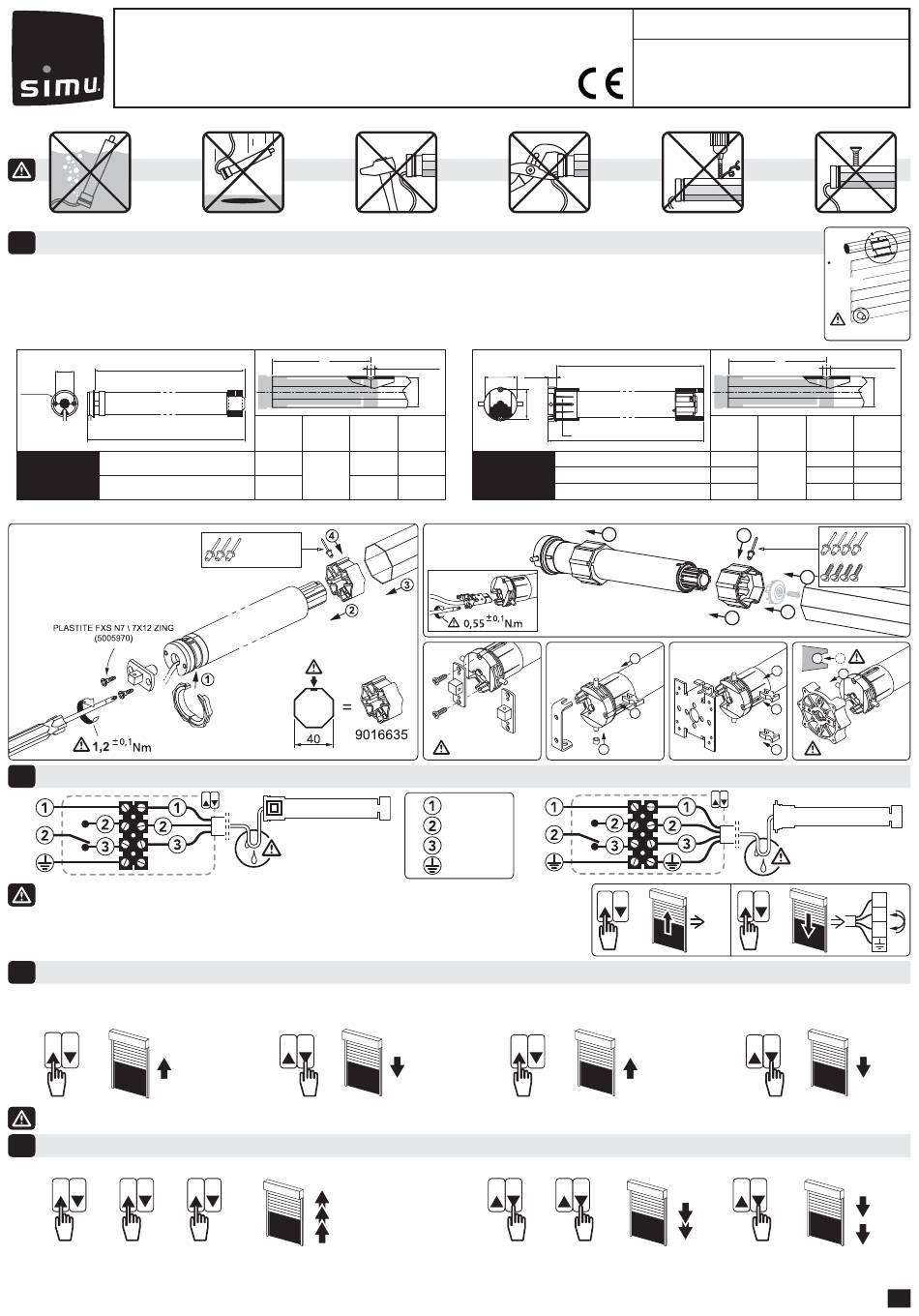

simu T3.5 AUTO Originalbetriebsanleitung

FR T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1 Installation
Préconisations :
- Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
- L'utilisation de verrous ou d'attaches rigides ainsi que de butées sur lame fi nale (ou dans les coulisses) est obligatoire au bon fonctionnement du moteur.
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires, s'adresser au fabricant de volet roulant ou à SIMU.
- Perçage du tube :
L1
29
Ø38,2
L2
T3.5 AUTO
4.12
230V-50Hz
9.12 - 13.8
Montage T3.5 AUTO :
2
Câblage
N
L
PE
- Possibilité de câbler 3 moteurs max. en parallèle sur un interrupteur.
- Le raccordement du câble au moteur doit être réalisé par du personnel qualifi é (T5 AUTO).
- Le moteur ne permet pas le raccordement à une alimentation de secours de type onduleur, groupe électrogène etc.
- Le connecteur doit être monté sans endommager les contacts, la continuité de terre doit être assurée (T5 AUTO).
- Dans le cas d'une utilisation du moteur avec une commande type KNX / EIB, nous consulter.
3 Mise en service du moteur
Après les deux premières ouvertures et fermetures consécutives et complètes du volet roulant :
- Le moteur mémorise automatiquement les positions des fi ns de courses haut et bas.
- La fonction "arrêt sur obstacle" devient active.
>>
- Il est conseillé d'effectuer ces deux cycles ouverture / fermeture dès l'installation du produit.
- Pour une information plus complète, merci de consulter le cahier Technique SIMU 5054209
4 Effacement des réglages automatiques
Dans le cas d'une nouvelle installation avec ce moteur, il est conseillé de ré-initialiser le moteur selon la procédure suivante :
>> >>
1 s 1 s
- Effectuer trois appuis successifs d'une durée de 1s chacun sur la touche montée. Le moteur effectue une brève rotation à chaque appui.
- Effectuer trois appuis successifs sur la touche descente. Les deux premiers appuis d'une durée de 1s (le moteur effectue une brève rotation à chaque appui) et le troisième
d'une durée de 2s (le moteur effectue deux rotations successives dans le même sens).
A
A ØB
(mm) (mm) (mm)
433 457
4.2
473 497
Ø4 x 10 / 120°
ACIER
T3.5 AUTO
>>
>>
1 s
4 x ØB / 90°
55 22,8
37
min.
48*
L1 L2
(mm)
* 35 Nm max.
T5 AUTO
471
511
230V-50Hz
Niveau de bruit : LpA ≤ 70 dB (A)
Montage T5 AUTO :
9910013
9910014
25 N.m max.
N
Bleu
Marron
L
Noir
PE
Vert/jaune
>>
1 s
5052442D
Lire attentivement cette notice avant toute utilisation.
L1
4
L2
(mm)
6.17 - 10.17 485
15.17
505
20.17 - 25.17 - 35.17 659
1
2
3
1
OK
>>
>>
>> >>
1 s
V.A.R
V.A.S
EASYLINK
UTILISATION OBLIGATOIRE
A
4 x ØB / 90°
47
min.
A ØB L1 L2
(mm) (mm) (mm)
498 521
5
518 541
672 695
5
Ø4,8 x 10
ACIER
4 Ø5 x 10
3
2
1
1
2
2
35 N.m max.
T5 AUTO
1
2
>>
3
>>
>>
2 s
1/1
