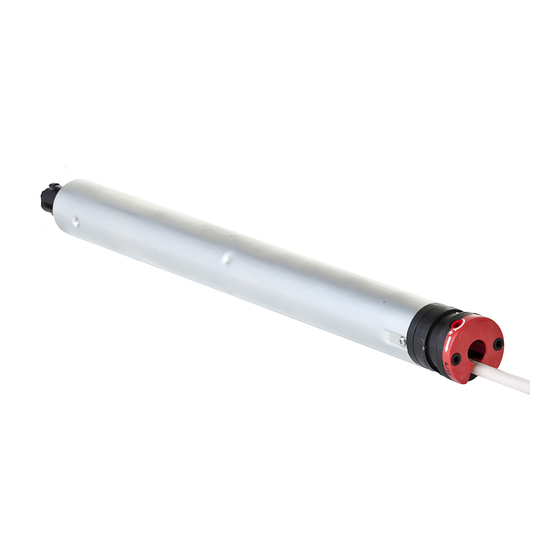

simu T3.5 AUTO Handbuch

FR T3.5 AUTO
S.A.S. au capital de 5 000 000

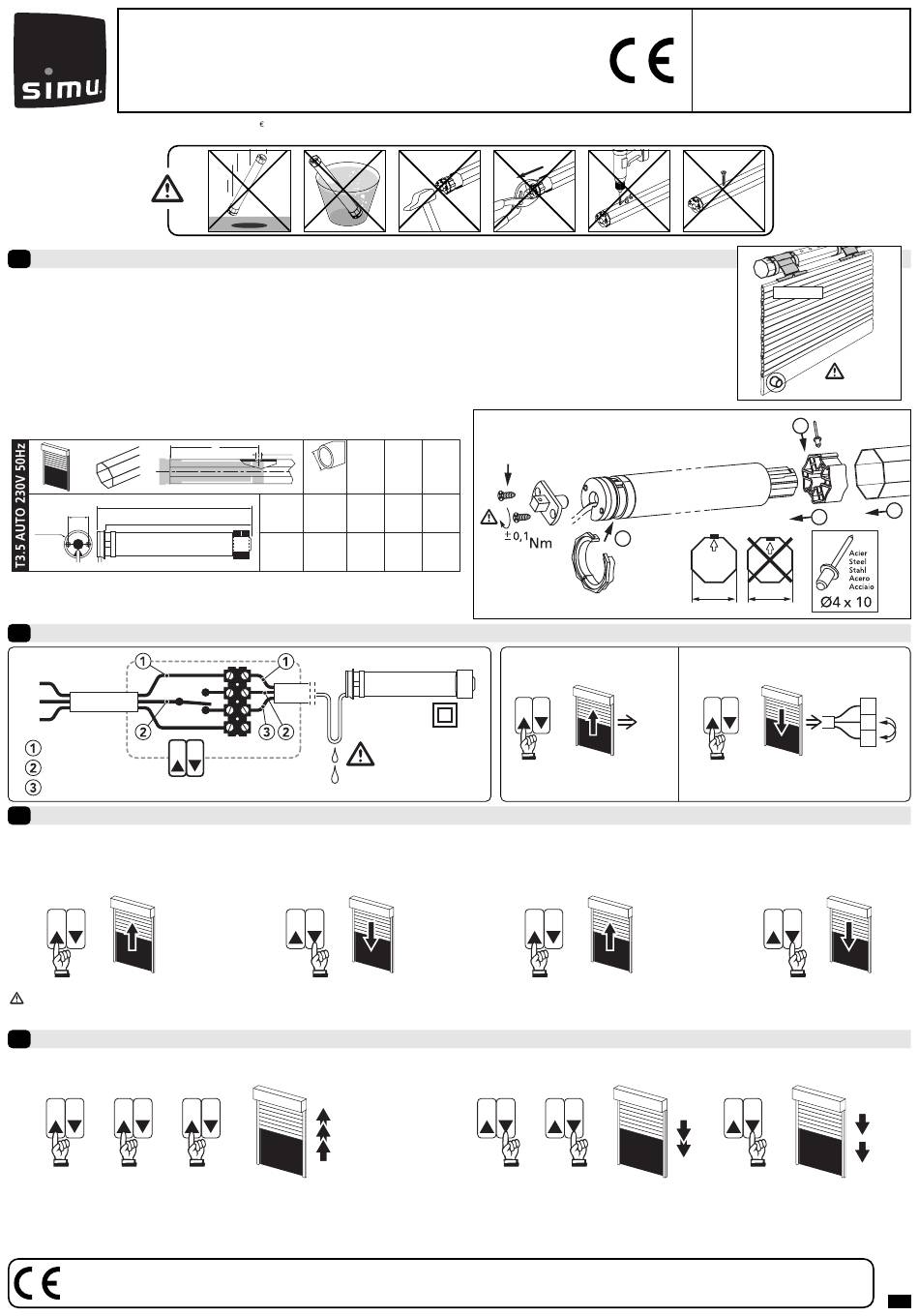

Installation
1
- Préconisations :
- Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
- L'utilisation de verrous EASYLINK ainsi que de butées sur lame finale sont nécessaires au bon fonctionnement du moteur (arrêt du
moteur en position haute et basse).
- Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires, s'adresser au fabri-
quant de volet roulant ou à SIMU.
- Perçage du tube :
L2
29
L1
Ø38,2
Câblage
2
230V - 50Hz
N
L
PE
Bleu
Marron
Noir
Mise en service du moteur
3
Après les deux premières ouvertures et fermetures consécutives et complètes du volet roulant :
- Le moteur mémorise automatiquement les positions des fins de courses haut et bas.
- La fonction "arrêt sur obstacle" devient active.
>>
- Il est conseillé d'effectuer ces deux cycles ouverture/fermeture dès l'installation du produit.
- Pour une information plus complète, merci de consulter le cahier Technique SIMU "GAMME AUTO"
Effacement des réglages automatiques
4
Dans le cas d'une nouvelle installation avec ce moteur, il est conseillé de ré-initialiser le moteur selon la procédure suivante :
>> >>
1 s 1 s
- Effectuer trois appuis successifs d'une durée de 1s chacun sur la touche montée. Le moteur effectue une brêve rotation à chaque appui.
- Effectuer trois appuis successifs sur la touche descente. Les deux premiers appuis d'une durée de 1s (le moteur effectue une brêve rotation à chaque appui) et le
troisième d'une durée de 2s (le moteur effectue deux rotations successives dans le même sens).
Par la présente SIMU déclare que l'appareil "T3.5 AUTO" est conforme aux exigences essentielles et autres dispositions pertinentes de la
directive 1999/5/CE. Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.simu.fr, rubrique "Normes".
Utilisable en UE, CH
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
A
Ø4,2
Ø min.
(mm)
(mm)
4 37 433
9 -13 37 473
>>
>>
1 s
- Montage :
PLASTITE FXS N7\7X12 ZING
A L1 L2
(mm) (mm)
457 470
1,2
497 510
T3.5 AUTO
>>
1 s
Lire attentivement cette notice avant
1
OK
40
>> OK
>>
>> >>
1 s
5062273A
toute utilisation.
EASYLINK
UTILISATION OBLIGATOIRE
4
3
2
40
1
>>
2
3
>>
>>
2 s
1 / 1
