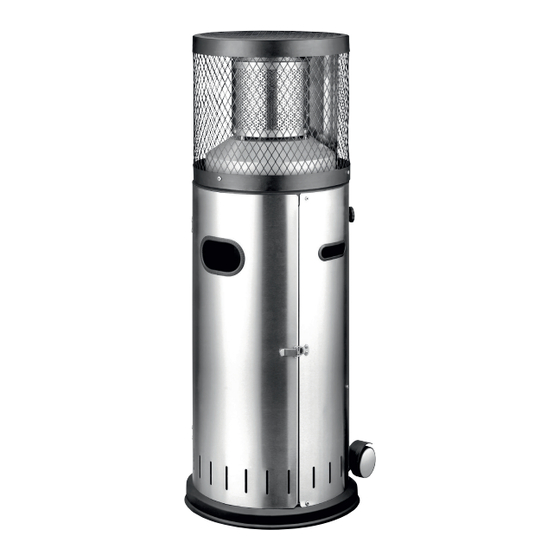

Enders POLO 2.0 Gebrauchsanleitung
Terrassenheizer
Vorschau ausblenden
Andere Handbücher für POLO 2.0:
- Aufbau-/bedienungsanleitung (48 Seiten) ,
- Montage- und gebrauchsanleitung (44 Seiten) ,
- Gebrauchsanleitung (24 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Enders POLO 2.0
Inhaltszusammenfassung für Enders POLO 2.0

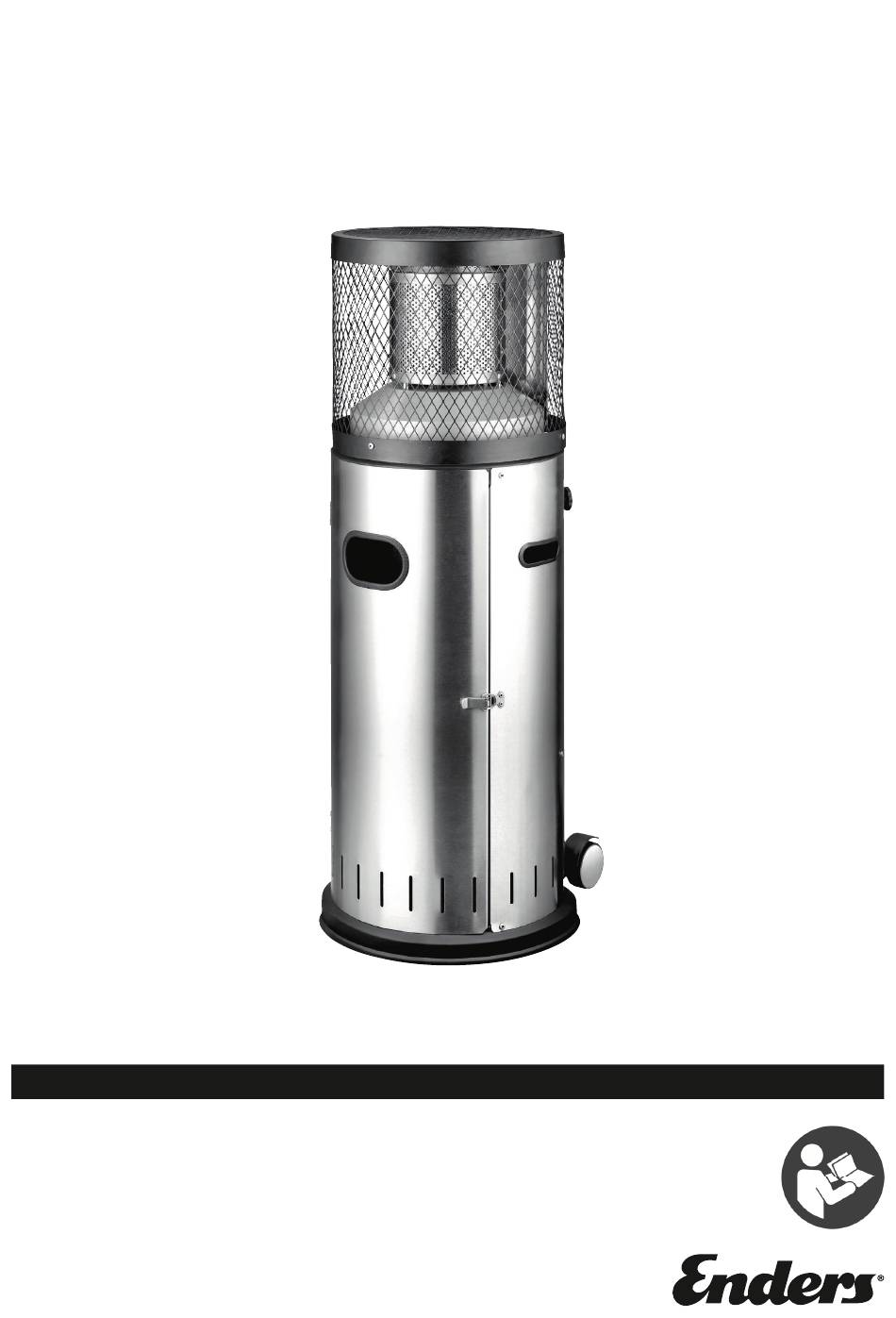

- Seite 1 POLO 2.0 TERRASSENHEIZER Art.-Nr. 54609 / 700077 GEBRAUCHSANLEITUNG www.enders-germany.com...
- Seite 2 DEUTSCH INHALT ZU DIESEM TERRASSENHEIZER TERRASSENHEIZER REINIGEN/WARTEN 17 SICHERHEITSHINWEISE ZEICHEN IN DIESER ANLEITUNG AUFBEWAHRUNG/TRANSPORT TERRASSENHEIZER AUSPACKEN SICHERHEITSHINWEISE SICHERHEITSHINWEISE BENÖTIGTES WERKZEUG/HILFSMITTEL ENTSORGUNG TEILEBESCHREIBUNG LIEFERUMFANG TECHNISCHE DATEN TERRASSENHEIZER MONTIEREN ZUBEHÖR SICHERHEITSHINWEISE BENÖTIGTES WERKZEUG/HILFSMITTEL GARANTIE/GARANTIENACHWEIS MONTAGEABLAUF GASFLASCHE ANSCHLIESSEN HERSTELLER SICHERHEITSHINWEISE BENÖTIGTES WERKZEUG/HILFSMITTEL MONTAGEABLAUF GEWERBLICHER EINSATZ TERRASSENHEIZER BETREIBEN SICHERHEITSHINWEISE...
- Seite 3 Anleitung mitzugeben. liegenden Anleitung installiert werden. Lesen Anleitungen Installation Wir wünschen Ihnen viel Freude mit Ihrem Enders dem Betrieb. Benutzen Sie das Produkt nur Terrassenheizer. dieser Anleitung beschrieben, damit nicht versehentlich...
- Seite 4 DEUTSCH TERRASSENHEIZER AUSPACKEN SICHERHEITSHINWEISE Trotz sorgfältiger Verarbeitung aller Einzelteile, Lebensgefahr durch Ersticken/Verschlucken. Hal- können einzelne Bauteile scharfkantig sein. Tragen ten Sie das Verpackungsmaterial von Kindern fern Sie deshalb Sicherheitshandschuhe um Schnittver- und entsorgen Sie es sofort. Bewahren Sie auch letzungen zu vermeiden. Kleinteile außerhalb von deren Reichweite auf.
- Seite 5 POLO 2.0 Art.-Nr. 54609 / 700077 LIEFERUMFANG...
- Seite 6 DEUTSCH TERRASSENHEIZER MONTIEREN SICHERHEITSHINWEISE Trotz sorgfältiger Verarbeitung aller Einzelteile Lebensgefahr durch Ersticken/Verschlucken. Hal- können einzelne Bauteile scharfkantig sein. Tragen ten Sie das Verpackungsmaterial von Kindern fern Sie deshalb Sicherheitshandschuhe um Schnitt- und entsorgen Sie es sofort. Bewahren Sie auch verletzungen zu vermeiden. Kleinteile außerhalb von deren Reichweite auf.
- Seite 7 POLO 2.0 Art.-Nr. 54609 / 700077 Abbildung Menge M8 x 32 Ø 8,4 Abbildung Menge Ø 6,4 M6 x 12...
- Seite 8 DEUTSCH Abbildung Menge Abbildung Menge Ø 5,3 M5 x 8 Abbildung Menge Ø 5,3 M5 x 8...
- Seite 9 POLO 2.0 Art.-Nr. 54609 / 700077 Abbildung Menge Abbildung Menge M5 x 29 M5 x 12 Abbildung Menge M5 x 8 6 x 20 Platzieren Sie den Brenner- kopf wie abgebildet auf einer weichen Unterlage, um Kratzer zu vermeiden!
- Seite 10 DEUTSCH Abbildung Menge M6 x 32 Schieben Sie zuerst das Re- flektorblech in die dafür vor- gesehene Nut am Brennerkopf und fixieren Sie es danach wie abgebildet mit den Abstands- hülsen durch die Schlitze im Gehäuse. Abbildung Menge M5 x 8 Zuerst das Hitzeschild mit der Nut über die am Brennerkopf vormontierten beiden Schrau-...
- Seite 11 POLO 2.0 Art.-Nr. 54609 / 700077 Abbildung Menge 5 x 12 Abbildung Menge M5 x 8...
- Seite 12 DEUTSCH GASFLASCHE ANSCHLIESSEN SICHERHEITSHINWEISE BRAND- UND EXPLOSIONSGEFAHR ACHTUNG: Der Betrieb ohne Gasdruckregler ist Achten Sie darauf, dass sich keine Zündquellen, nicht zulässig. Angaben zum länderspezifischen offenes Feuer o.Ä. in der Nähe befinden, wenn Gasdruck entnehmen Sie dem Typenschild. Der Sie die Gasflasche in einem gut belüfteten Areal beiliegende Druckregler ist für den Betrieb mit anschließen oder austauschen.
- Seite 13 POLO 2.0 Art.-Nr. 54609 / 700077 Beiliegender, fest eingestellter Druckregler ist mit integrierter Schlauchbruchsicherung EFV ausgestattet. Eine weitere Schlauchbruchsi- cherung darf nicht verwendet werden. Abbildung Menge Überwurfmutter (A) Flaschenventilgewinde (B) des Druckreglers 5 kg Gasflasche Höhe: ca. 47,0 cm Durchmesser: ca. 23,5 cm (im Gerät verstaubar)
- Seite 14 DEUTSCH TERRASSENHEIZER BETREIBEN SICHERHEITSHINWEISE Während des Betriebes muss ein sicherer Abstand zu brennbaren Materialien und Stoffen eingehalten werden. Der Abstand in Strahlrichtung zwischen strahlender Fläche und brennbaren Stoffen darf 2 m nicht unterschreiten. VERWENDUHNGSZWECK Flüssiggasflaschen vor starker Sonneneinstrah- Die Verwendung dieses Gerätes in einem geschlos- lung schützen (<...
- Seite 15 POLO 2.0 Art.-Nr. 54609 / 700077 TERRASSENHEIZER EINSCHALTEN HINWEIS: Es besteht die Möglichkeit das ACHTUNG: Beim Zünden und beim Abstellen Gerät durch andere Zündmittel (Feuerstab, des Gerätes kann eine leichte Verpuffung am langes Zündholz) seitlich durch das Glühgitter Brenner eintreten. Dies ist kein Fehler am Ge- zu zünden.
- Seite 16 DEUTSCH ERSTHILFE MASSNAHMEN MASSNAHMEN ZUR BRANDBEKÄMPFUNG MASSNAHMEN NACH KLEINEREN Bringen Sie umstehende Personen in Sicherheit! VERBRENNUNGEN ODER VERBRÜHUNGEN Drehen Sie, wenn möglich, das Ventil der Gasflasche Bei Verbrühungen: Kleidung sofort entfernen. zu. Kühlen Sie die Gasflasche mit Wasser. Achten Bei Verbrennungen: Kleidung nur entfernen, wenn Sie dabei auf Ihre Sicherheit! Eine spontane, ex- sie nicht haftet.
- Seite 17 POLO 2.0 Art.-Nr. 54609 / 700077 TERRASSENHEIZER REINIGEN/WARTEN SICHERHEITSHINWEISE Trotz sorgfältiger Verarbeitung aller Einzelteile Tauschen Sie den Druckregler und den Schlauch können einzelne Bauteile scharfkantig sein. Tragen nach spätestens 10 Jahren, auch wenn keine Sie deshalb Sicherheitshandschuhe um Schnitt- äußerlichen Schäden zu erkennen sind. Achten verletzungen zu vermeiden.
- Seite 18 DEUTSCH AUFBEWARUNG/TRANSPORT SICHERHEITSHINWEISE Vergewissern Sie sich, dass das Flaschenventil Lagern Sie die Gasflasche bei weniger als 40 °C geschlossen und der Terrassenheizer abgekühlt ist. an einem gut belüfteten, schattigen Ort und gegen Entfernen Sie den Druckregler mit dem Gas- Witterungseinflüsse geschützt. schlauch von der Gasflasche, indem Sie die Lagern Sie die Gasflasche stehend und gegen Überwurfmutter im Uhrzeigersinn lösen.
- Seite 19 POLO 2.0 Art.-Nr. 54609 / 700077 TECHNISCHE DATEN Modell: POLO 2.0 Dieses Gerät wurde nach der DIN EN 14543 : 2017 ge- prüft und zugelassen. Das Gerät ist im Auslieferzustand Artikel-Nr. Hersteller: 54609 für den Betrieb mit Flüssiggas ausgelegt. Artikel-Nr.: 700077 Schlauchlänge: 0,4 m...
