Fluke 6500
Bedienungsanleitung
Betriebseigenschaften
Beschreibung der Frontplatte
Die Anschlüsse, Bedienelemente und Anzeigen des
Testers sind unten abgebildet und aufgelistet.

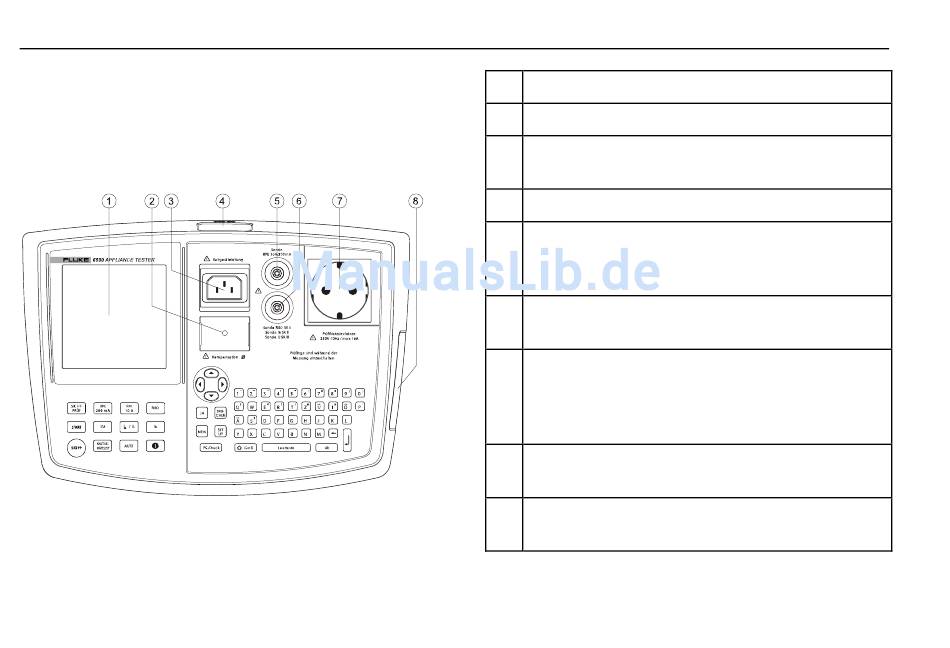

Abbildung 1. Fluke 6500
4
Nr.
Beschreibung
1
LC-Anzeige (LCD).
2
Anschluss für die Kompensation der Messleitung
bei der Schutzleiterwiderstandsmessung.
3
Anschlussstecker für Kaltgeräteleitungsprüfung.
4
Serielle RS-232 Buchse für den Anschluss eines
Fluke Druckers, Fluke Barcode-Scanners oder
eines Computers.
5
Anschlussbuchse für Messleitung bei Schutzleiter-
widerstandsmessung (Sonde Rpe).
6
Anschlussbuchse für Messleitung bei der Messung
von Isolationswiderstand, Ersatzableitstrom,
Berührungsstrom und PELV-Test (Sonde Riso, IB,
U SKIII).
7
Prüf-/Netzsteckdose zum Anschließen des
Prüflings.
8
Steckplatz für eine Speicherkarte (Compact Flash
Typ I).
