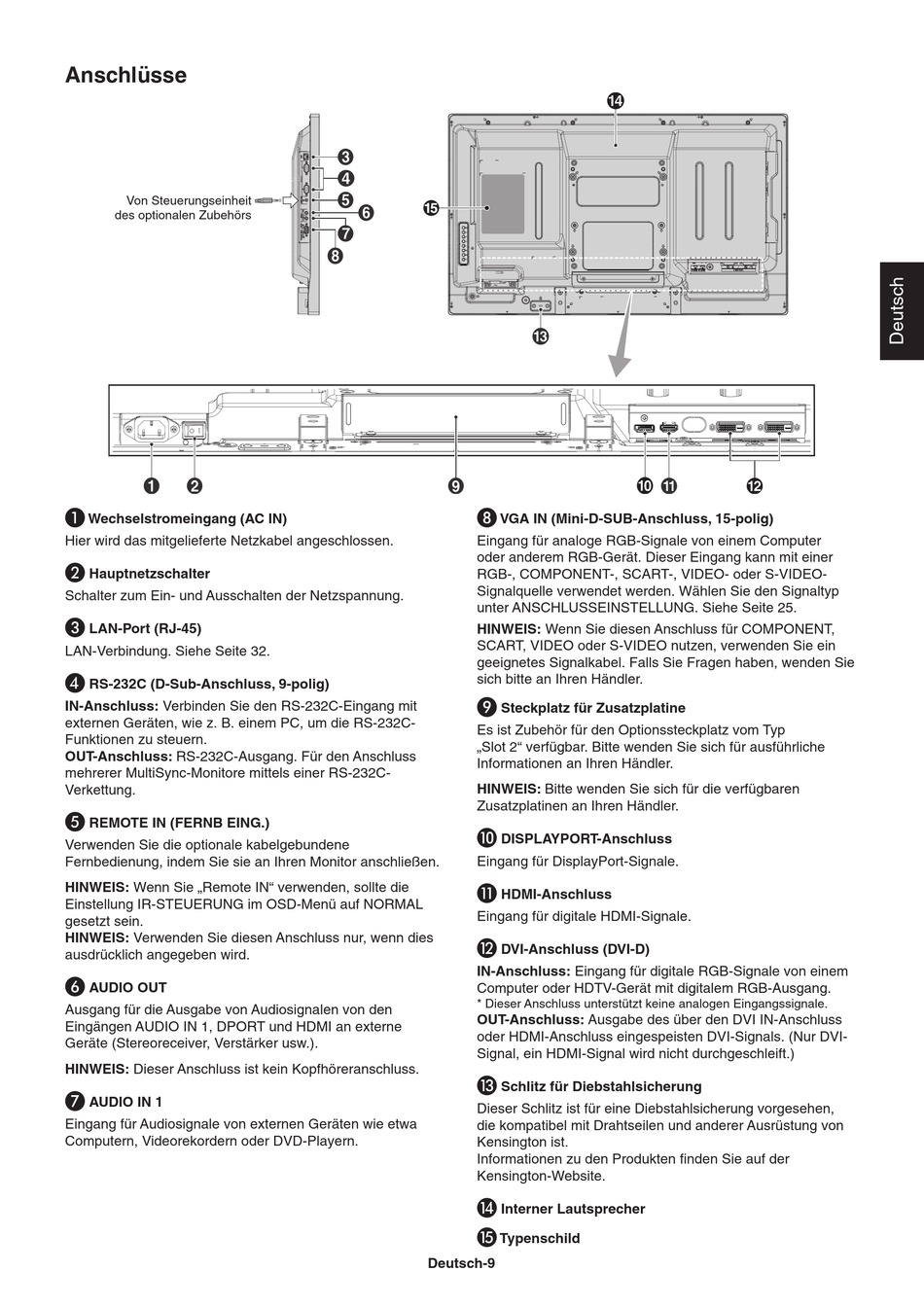

Anschlüsse
Von Steuerungseinheit
des optionalen Zubehörs
A
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
B
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
C
LAN-Port (RJ-45)
LAN-Verbindung. Siehe Seite 32.
D
RS-232C (D-Sub-Anschluss, 9-polig)
IN-Anschluss: Verbinden Sie den RS-232C-Eingang mit
externen Geräten, wie z. B. einem PC, um die RS-232C-
Funktionen zu steuern.
OUT-Anschluss: RS-232C-Ausgang. Für den Anschluss
mehrerer MultiSync-Monitore mittels einer RS-232C-
Verkettung.
E
REMOTE IN (FERNB EING.)
Verwenden Sie die optionale kabelgebundene
Fernbedienung, indem Sie sie an Ihren Monitor anschließen.
HINWEIS: Wenn Sie „Remote IN" verwenden, sollte die
Einstellung IR-STEUERUNG im OSD-Menü auf NORMAL
gesetzt sein.
HINWEIS: Verwenden Sie diesen Anschluss nur, wenn dies
ausdrücklich angegeben wird.
F
AUDIO OUT
Ausgang für die Ausgabe von Audiosignalen von den
Eingängen AUDIO IN 1, DPORT und HDMI an externe
Geräte (Stereoreceiver, Verstärker usw.).
HINWEIS: Dieser Anschluss ist kein Kopfhöreranschluss.
G
AUDIO IN 1
Eingang für Audiosignale von externen Geräten wie etwa
Computern, Videorekordern oder DVD-Playern.
H
VGA IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer
oder anderem RGB-Gerät. Dieser Eingang kann mit einer
RGB-, COMPONENT-, SCART-, VIDEO- oder S-VIDEO-
Signalquelle verwendet werden. Wählen Sie den Signaltyp
unter ANSCHLUSSEINSTELLUNG. Siehe Seite 25.
HINWEIS: Wenn Sie diesen Anschluss für COMPONENT,
SCART, VIDEO oder S-VIDEO nutzen, verwenden Sie ein
geeignetes Signalkabel. Falls Sie Fragen haben, wenden Sie
sich bitte an Ihren Händler.
I
Steckplatz für Zusatzplatine
Es ist Zubehör für den Optionssteckplatz vom Typ
„Slot 2" verfügbar. Bitte wenden Sie sich für ausführliche
Informationen an Ihren Händler.
HINWEIS: Bitte wenden Sie sich für die verfügbaren
Zusatzplatinen an Ihren Händler.
J
DISPLAYPORT-Anschluss
Eingang für DisplayPort-Signale.
K
HDMI-Anschluss
Eingang für digitale HDMI-Signale.
L
DVI-Anschluss (DVI-D)
IN-Anschluss: Eingang für digitale RGB-Signale von einem
Computer oder HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen Eingangssignale.
OUT-Anschluss: Ausgabe des über den DVI IN-Anschluss
oder HDMI-Anschluss eingespeisten DVI-Signals. (Nur DVI-
Signal, ein HDMI-Signal wird nicht durchgeschleift.)
M
Schlitz für Diebstahlsicherung
Dieser Schlitz ist für eine Diebstahlsicherung vorgesehen,
die kompatibel mit Drahtseilen und anderer Ausrüstung von
Kensington ist.
Informationen zu den Produkten finden Sie auf der
Kensington-Website.
N
Interner Lautsprecher
O
Typenschild
Deutsch-9
