Lossa de två första skruvarna på aggretatets baksida och
skruva fast en av de fyra konsolerna. Upprepa proceduren tills
alla konsolerna sitter på plats se Fig 9, sidan 5.

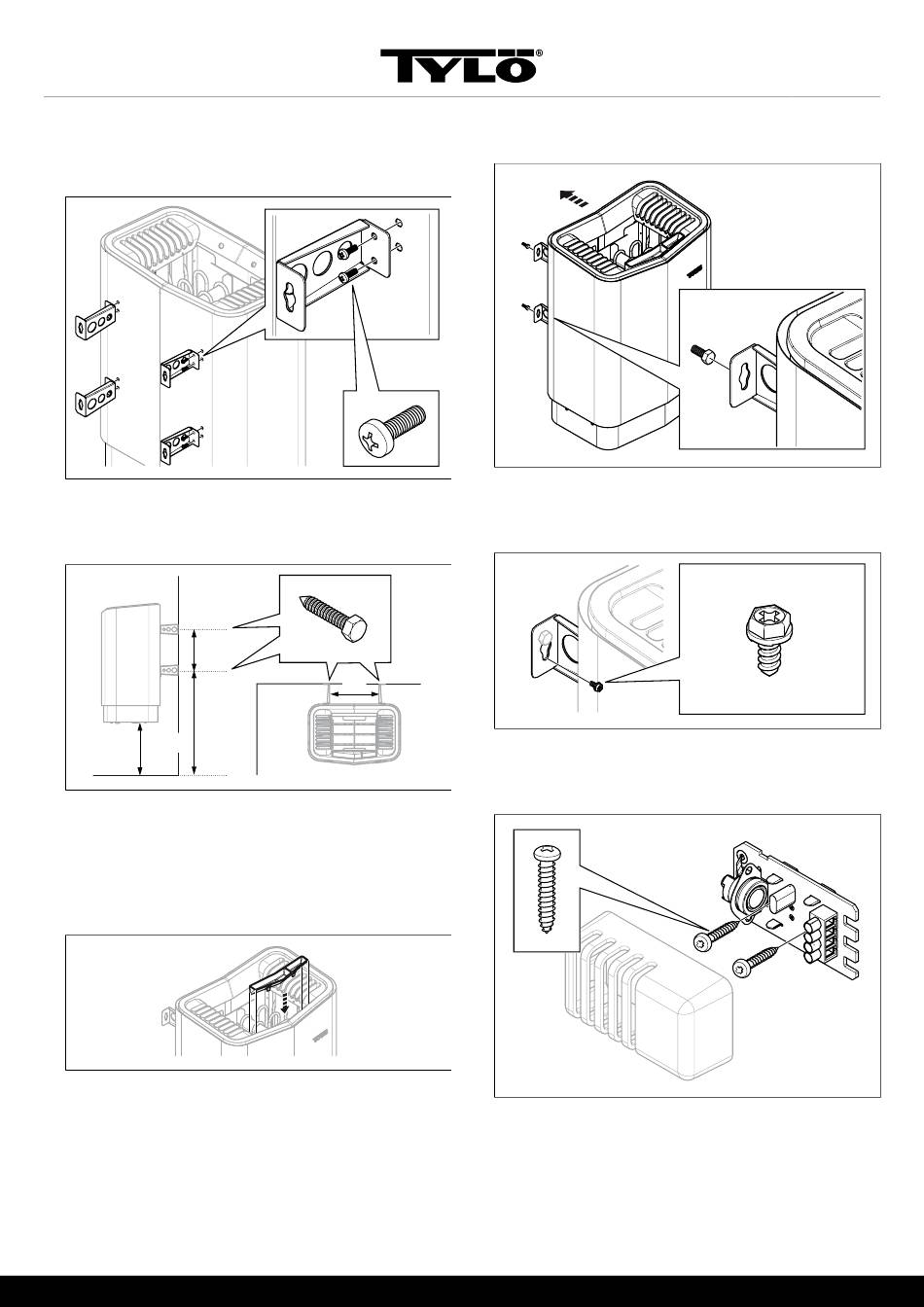

Fig 9: Montera konsolerna på aggregatet
9. Placera konsolskruvarna enligt måttsättning se Fig 10, sidan
5.
4
3
2
Fig 10: Måttsättning
1. 262 mm
2. 270 mm
3. 532 mm
4. 206 mm
10. Montera örtskål/luftfuktare (se Fig 11, sidan 5).
Fig 11: Montering av doftbehållare/luftfuktare
11. Häng upp aggregatet på skruvarna se Fig 12, sidan 5.
Fig 12: Häng upp aggregatet
12. Lås aggregatet på plats med låsskruven se Fig 13, sidan
5.
1
Fig 13: Konsolens låsskruv
13. Montera sensorn på väggen se . Dra skruvarna försiktigt så
att kretskortet ej går sönder.
Fig 14: Montering sensorn
Ovanliga spänningar/fas-tal
Vid inkoppling till spänningar eller fas-tal, som inte anges i kopp-
lingsschema Fig 15, sidan 6, kontakta Tylö kundservice.
