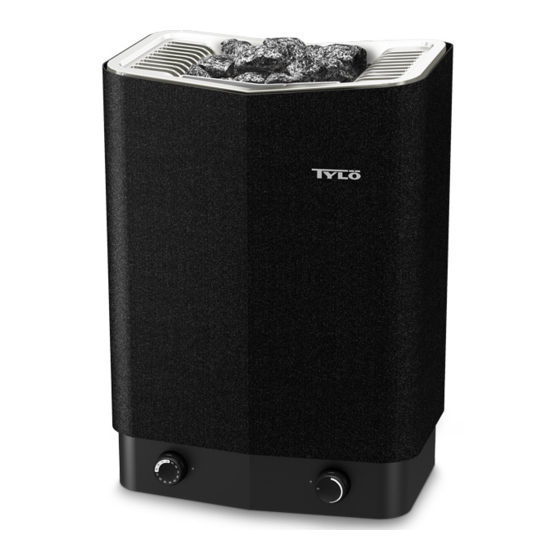

Tylo SENSE SPORT 2 Installationsanleitung
Verwandte Anleitungen für Tylo SENSE SPORT 2
Inhaltszusammenfassung für Tylo SENSE SPORT 2
- Seite 1 SENSE SPORT 2/4 2019-01-09 SVENSKA РУССКИЙ INSTALLATIONSANVISNING ИНСТРУКЦИИ ПО УСТАНОВКЕ ENGLISH POLSKI INSTALLATION GUIDE INSTRUKCJA INSTALACJI DEUTSCH NEDERLANDS INSTALLATIONSANLEITUNG INSTALLATIEHANDLEIDING FRANÇAIS NOTICE D’INSTALLATION 2900 5252...
-
Seite 2: Inhaltsverzeichnis
SVENSKA РУССКИЙ INNEHÅLL СОДЕРЖАНИЕ VARNINGAR ..............1 ОСТОРОЖНО ..............25 FÖRE INSTALLATION ...........2 ПЕРЕД УСТАНОВКОЙ ..........26 Delar ..............2 Компоненты ............26 Krav för installation ..........2 Требования к установке ........26 Verktyg för installation .........2 Инструменты для установки ......26 Planering av installation ........2 Планирование установки ........26 INSTALLATION ..............3 УСТАНОВКА ..............27 Installation av bastuaggregat .......3 Установка нагревателя сауны ......27 ANSLUTNING/KOPPLINGSSCHEMA ......6... -
Seite 15: Warnung
WARNUNG! • Schlechte Belüftung oder eine falsch positionierte Heizung können Pyrolyse verursachen. Unter Umständen besteht Brandgefahr. • Bei nicht ausreichender Isolierung der Saunakabine besteht möglicherweise Brandgefahr. • Bei Verwendung ungeeigneter Werkstoffe in der Saunakabine (Spanplatten, Gipskarton etc.) besteht möglicherweise Brandgefahr. •... -
Seite 16: Vor Der Installation
VOR DER INSTALLATION GEFAHR! Schlechte Belüftung oder eine falsch positionierte Heizung können Pyrolyse verursa- Teile chen. Unter Umständen besteht Brandgefahr. Vergewissern Sie sich, dass die Verpackung folgende Teile enthält: GEFAHR! Bei nicht ausreichender Isolierung der Saunakabine besteht möglicherweise Brandgefahr. GEFAHR! Bei Verwendung ungeeigneter Werk- stoffe in der Saunakabine (Spanplatten, Gipskar- ton etc.) besteht möglicherweise Brandgefahr. -
Seite 17: Installation
Positionierung der Heizung - Nischeninstallation Positionierung der Entlüftungsöffnung Positionieren Sie die Heizung in sicherem Abstand zum Boden, GEFAHR! Die Entlüftung darf nicht ins Freie füh- zu den Seitenwänden und zu Innenrauminstallationen (siehe Ab- ren. Andernfalls wird möglicherweise die Entlüf- bildung 3). tungsrichtung umgekehrt, was den Überhitzungs- schutz der Heizung beeinträchtigen kann. - Seite 18 Abbildung 8: Abmessungen 1. 233 mm 2. 170 mm 3. 360 mm 4. 206 mm 5. 78 mm (Mindestabstand zur Seitenwand) Abbildung 6: Anschluss 1. Elektrokabel Hängen Sie die Heizung an den Schrauben auf (siehe Ab- 2. Anschlussklemme für Elektrokabel bildung 9).
- Seite 19 So platzieren Sie die Temperaturfühlerhalterung an der Wand (siehe Abb. 11). Wählen Sie möglichst Position 1. Position 2 führt zu einer niedrigeren Saunatemperatur. Montieren Sie die Temperatursensorhalterungen (siehe (1) in Abb. 12) mithilfe der zwei mitgelieferten Schrauben 400 mm unter der Decke, bei einem Abstand von 145 mm zwischen den Schrauben (4).
-
Seite 20: Anschlussdiagramm/Schaltplan
ANSCHLUSSDIAGRAMM/SCHALTPLAN 400-415 V 2N~ 200-240 V 1N~/2~ (B)(C) Leistung in kW Amper Schaltungsbe- Amper Schaltungsbe- reich mm² reich mm² 4,5 kW 4,5 kW 400 V 2N~ 200 - 240 V 1N~/2~ L1/N 2,2 kW 200 - 240 V 1N~/2~ A 4 x 1,5 mm² B 3 x 4 mm²...
