INSTALLATION

Installation av bastuaggregat

Förberedelserna för installation görs enklast när aggregatet ligger
ner.
För att installera aggregatet:
1. Lägg aggregatet med fronten upp.
2. Lossa skruvarna och öppna luckan (se Fig 7, sidan 4).

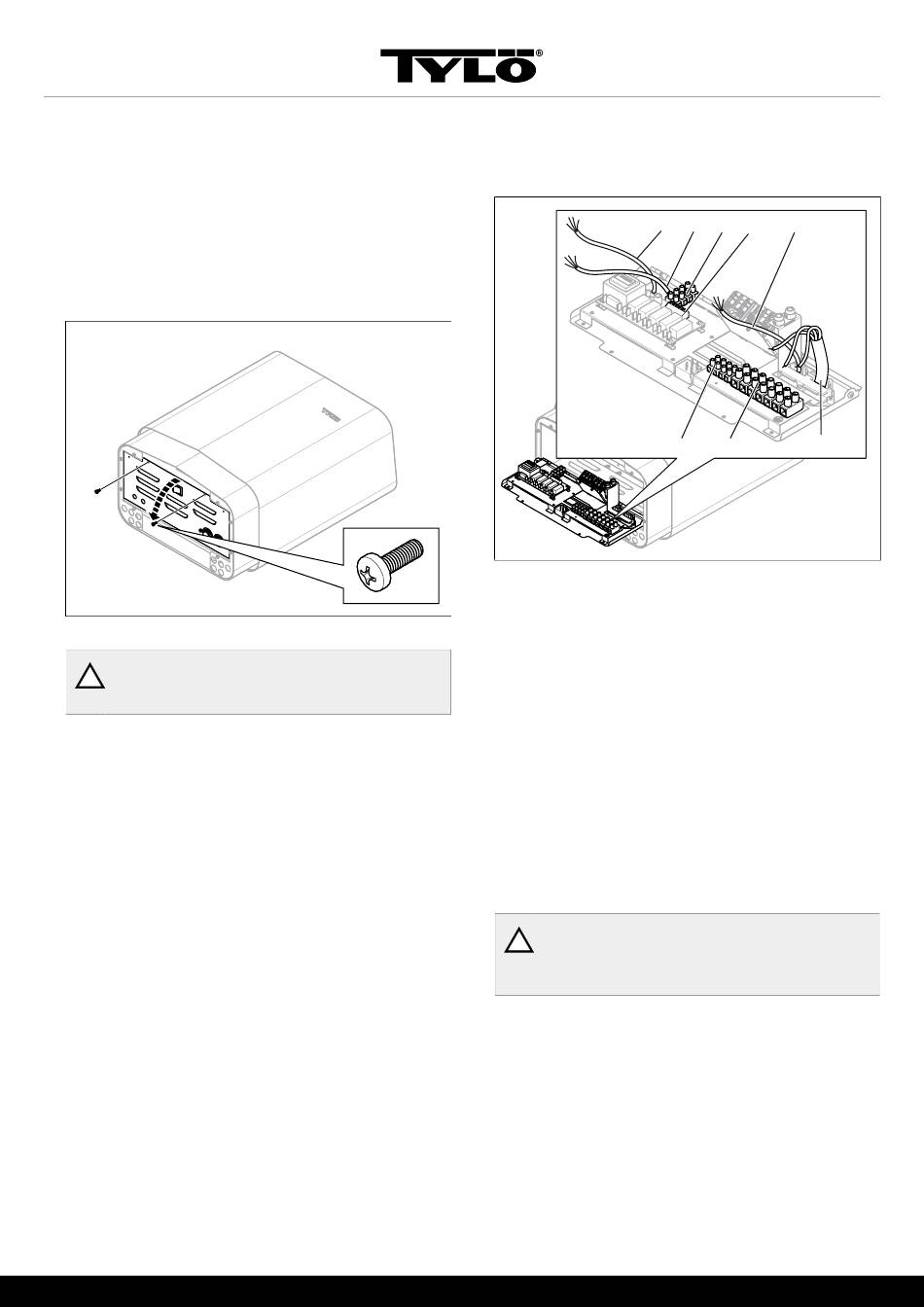

Fig 7: Öppna/stänga luckan
3.
VARNING! Se alltid till att aggregatet ansluts
!
med rätt huvudspänning/fasspänning!
Aggregatet ansluts med vanlig standardledning (Fk eller
EKK), godkänd för fast installation.
Eventuell enkelledare (Fk) skyddas i elrör (VP) fram till aggre-
gatet.
Anslut elkabeln (1) i plint (2) (se Fig 8, sidan 4) enligt
kopplingsschema (se Avsnittet Anslutning/kopplingssche-
ma, sidan 6).
Fig 8: Kretskortet
1. Elkabel
2.
Plint för inkoppling av elkabel
3. Manöverpanelens kabel
4. Plint för inkoppling av manöverpanel
5. Sensorns kabel
6. Plint för inkoppling av manöverpanel och sensor
7. Eventuell belysningskabel
8. Plint för eventuell inkoppling av belysning
4. Anslut manöverpanelens kabel (3) i plint (4 och 6) (se Fig 8,
sidan 4) enligt kopplingsschema (se Avsnittet Anslut-
ning/kopplingsschema, sidan 6).
5. Anslut sensorns kabel (5) i plint (6) (se Avsnittet Anslut-
ning/kopplingsschema, sidan 6) enligt kopplingsschema
(se Avsnittet Anslutning/kopplingsschema, sidan 6).
6. Anslut eventuell kabel till belysning (7) se Fig 8, sidan 4
till plint (8) enligt kopplingsschema Fig 15, sidan 6.
7. Stäng luckan och skruva i skruvarna (se Fig 7, sidan 4).
8.
OBS! Om alla baksidans skruvar lossas samti-
!
digt kan baksidans plåt lossna. Montera därför
de fyra konsolerna en i taget på aggregatet.
5 3 6 4 7
8 2 1
