FlowCon B
Schrauben S6 x 60
1.2Schneidringverschraubungen (optional)
> 3 mm
5
4
Bitte beachten: Damit die Dehnungs-Spannungen der Rohre aufgefangen werden, sind entsprechende Arma-
turen (Dehnungsmuffen) oder Rohr-Etagen (bestehend aus mindestens zwei 90°Bögen) erforderlich. Für Rohr-
Etagen muss der Abstand zwischen den Bögen größer sein als der zweifache Rohrdurchmesser in cm
[Beispiel: Rohrdurchmesser = 18 mm Þ Abstand der Bögen mehr als 36 cm].
1.3Montage des Ausdehnungsgefäßes (optional)
-
Den Wandhalter des Ausdehnungsgefäßes an einer
geeigneten Position an der Wand befestigen. Dabei
die Länge des Edelstahl-Wellschlauches (Optionales
Zubehör) beachten
2
1
3
AlleVerschraubungen sind werkseitig nicht fest angezogen,
so dass in der Regel ein Nachziehen der Verschraubungen
notwendig ist. Bei Inbetriebnahme auf Dichtigkeit prüfen
(Druckprobe).
-

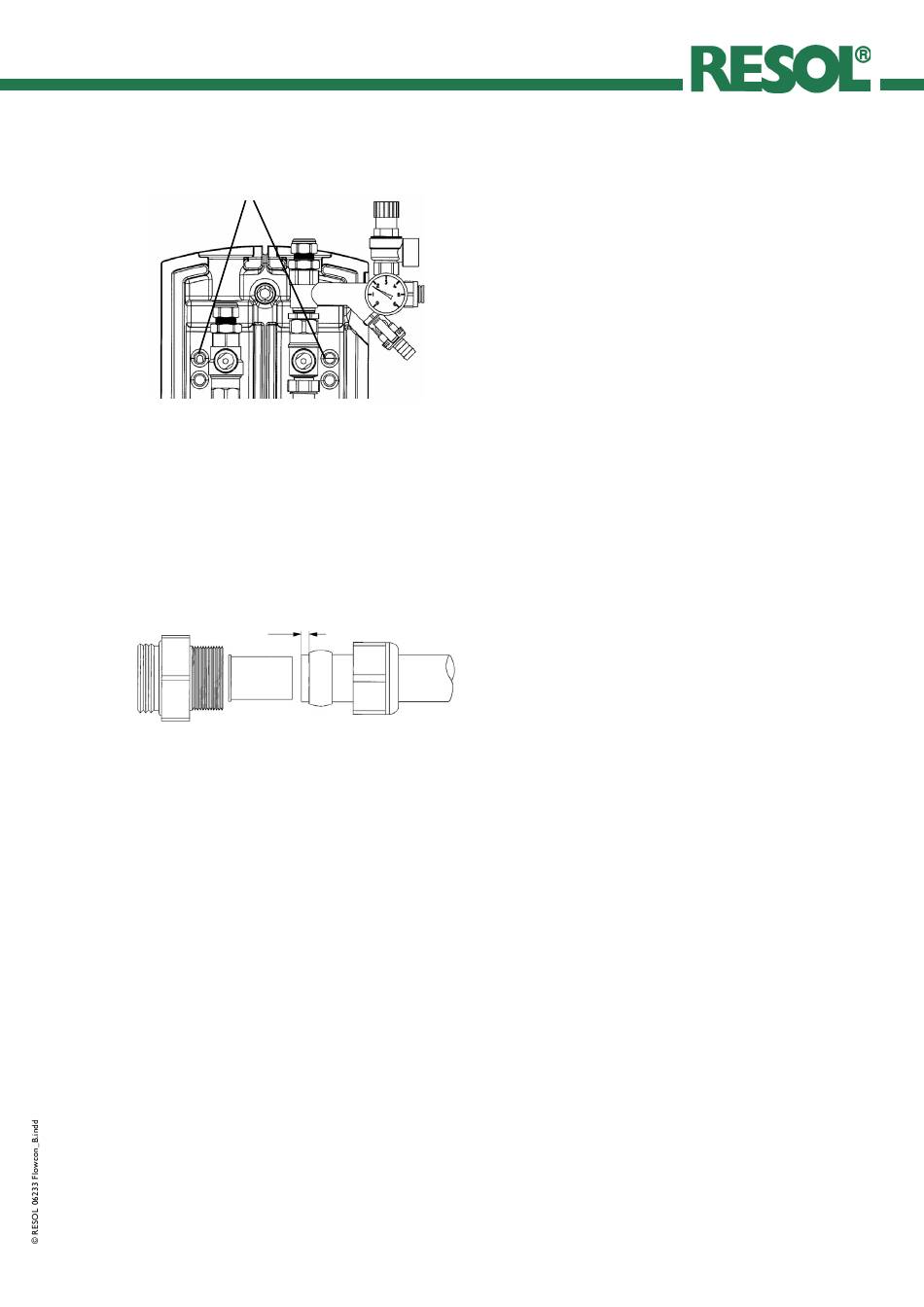

Zunächst die Überwurfmutter (2), dann den
Messingschneidring (3) auf das Kupferrohr (1) schieben.
Damit eine sichere Krafteinleitung und Abdichtung
gewährleistet ist, muss das Rohr mindestens 3 mm
aus dem Schneidring heraus stehen.
-
Die Stützhülse (4) in das Kupferrohr (1)
hineinschieben.
-
Das Kupferrohr (1) wird mit den aufgesteckten
Einzelteilen (2; 3; 4) bis zum Anschlag in das Gehäuse
der Schneidring-Verschraubung (5) geschoben.
-
Die Überwurfmutter zunächst von Hand anziehen.
Danach mit einem geeigneten Gabelschlüssel um
mindestens eine ganze Drehung festziehen.
-
Den Edelstahl-Wellschlauch (Optional) flachdichtend
mit den beigefügten Dichtungen (Optional) an die
Schnellkupplung (Optional) des Ausdehnungsgefäßes
und dem ADG Anschluss am Sicherheits-Kopfstück der
Solarstation anschließen
5 |
