Resol FriWa Handbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

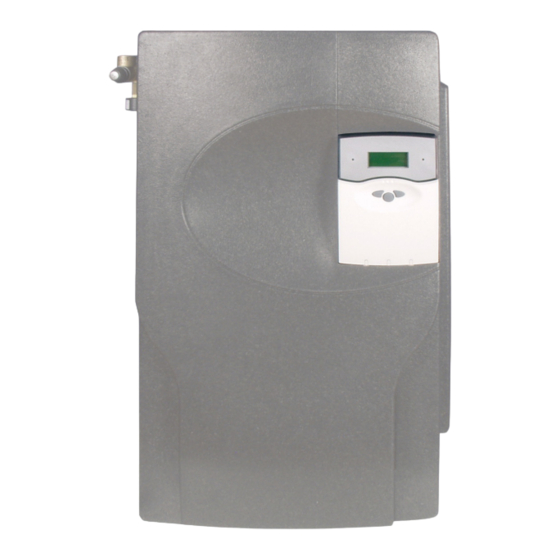

FriWa
Montaggio
Allacciamento
Comando
Localizzazione di guasti
Mounting
Connection
Operation
Fault diagnostics
Montage
Anschluss
Bedienung
Fehlersuche
Montage
Branchement
Maniement
Détection de pannes
Montaje
Conexiones
Manejo
Manuale
Detección de fallos
B
Manual
Grazie per aver comprato questo impianto
D
Leggere attentamente questo manuale per poter utilizzare l'impianto in modo ottimale.
Thank you for buying a product.
Handbuch
Please read this manual carefully in order to put this controller to the best possible use.
Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch,
um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Manuel
Nous vous remercions d'avoir acheté un appareil.
Veuillez lire ce manuel attentivement afin de pouvoir utiliser l'appareil de manière optimale.
Gracias por comprar este aparato.
Manual
Por favor lea este manual atentamente antes de utilizar el aparato.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Resol FriWa
Inhaltszusammenfassung für Resol FriWa
- Seite 1 FriWa Montaggio Allacciamento Comando Localizzazione di guasti Mounting Connection Operation Fault diagnostics Montage Anschluss Bedienung Fehlersuche Montage Branchement Maniement Détection de pannes Montaje Conexiones Manejo Manuale Detección de fallos Manual Grazie per aver comprato questo impianto Leggere attentamente questo manuale per poter utilizzare l‘impianto in modo ottimale.
- Seite 12 FriWa Note...
- Seite 13 FriWa...
- Seite 26 FriWa Notes...
- Seite 27 FriWa Notes...
- Seite 28 FriWa Notes...
- Seite 29 FriWa Notes...
- Seite 31 FriWa Montage Anschluss Bedienung Fehlersuche Handbuch Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 32: Impressum
Betrieb ist nach den anerkannten Regeln derTechnik durchzuführen. außerhalb des Urheberrechts bedarf der Zustimmung der Die Unfallverhütungsvorschriften der Berufsgenossenschaften sind Firma RESOL - Elektronische Regelungen GmbH. Dies gilt zu beachten. Die bestimmungswidrigeVerwendung sowie unzuläs- insbesondere fürVervielfältigungen / Kopien,Übersetzungen, sige Änderungen bei der Montage führen zum Ausschluss jeglicher Mikroverfilmungen und die Einspeicherung in elektronischen... -
Seite 33: Technische Daten
PMMA Schutzart: IP 20 / DIN 40 050 Umgebungstemp.: 0 ...40 °C 12,0 Abmessung: 220 x 155 x 62 mm 155,0 Einbau: Zum Einbau in FriWa Hart- 62,0 schaumgehäuse Bedienung: Über drei Drucktaster in Elektrostatische Entladung Gehäusefront kann zur Schädigung elektro- Bus: RESOL VBus®... -
Seite 34: Elektrischer Anschluss
Der Anschluss an das Stromnetz (230 V/AC, 50 - 60 Hz) erfolgt mit der bereits angeklemmten Netzanschlussleitung. Ar- beiten an stromführenden Teilen des FriWa-Moduls dürfen ausschließlich durch eine zugelassene Fachfirma unter Beach- tung der gültigen Vorschriften und der einschlägigen Normen (VDE 0100,VDE 0185,VDE 0190 etc.) erfolgen. -
Seite 35: Relaisausgänge
Schutzleiter-Sammelklemme benutzen Use PE Collective Block FriWa 4 (1) A 250V~ OK / Set Relaisausgänge Der Regler ist mit insgesamt 5 Relais ausgestattet, an die electro- floating relay semi- die Verbraucher (Stellglieder) wie Pumpen,Ventile und mech. conductor Hilfsrelais angeschlossen werden: •... -
Seite 36: Netzanschluss
Nullleiter-Sammelklemme benutzen! Use Neutral Conductor FriWa Collective Block Schutzleiter-Sammelklemme benutzen Use PE Collective Block Netzanschluss 4 (1) A 250V~ OK / Set Die Stromversorgung des Reglers muss über einen ex- ternen Netzschalter erfolgen (letzter Arbeitsschritt!) und die Versorgungsspannung muss 210 ...250 Volt (50 ...60 Hz) betragen. -
Seite 37: Bedienung Und Funktionen
FriWa Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten.Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. Der Taster 3 dient zur Einstellung der einzelnen Parameter. -
Seite 38: Funktions- Und Optionsübersicht
FriWa Funktions- und Optionsübersicht Bezeichnung Menükürzel Bereich Werkseinstellung Temperatur Frischwasser -50,0 … 250,0 °C ----- T-ww Temperatur Kaltwasser -50,0 … 250,0 °C ----- t-kw Temperatur Wärmequelle -50,0 … 250,0 °C ----- Temperatur Rücklauf -50,0 … 250,0 °C ----- Temperatur Speicher -50,0 …... -
Seite 39: Funktionen Und Optionen
FriWa Bezeichnung Menükürzel Bereich Grundwert Solltemperatur Frischwasser 45 … 65 °C 55 °C warmw. Startzeit Blockierschutz 00:00-23:59 06:00 bs ein Endzeit Blockierschutz 00:00-23:59 20:00 bs aus Zapfpause 30 Min ...6 h BS Pause Status Funktion Blockierschutz -blokierschutz Dauer Blockierschutz 1 s … 10 s... - Seite 40 FriWa Innerhalb eines vorgegebenen Zeitfensters (Wochenschalt- Zirkulation (Variante thermisch) uhr (WSU)) wird die Temperatur der Warmwasserleitung Optionen/Zirkulat. mit Hilfe des Sensors T-Z überprüft. Unterschreitet diese Einstellbereich Nein, Anf.,Therm. die vorgegebene Mindesttemperatur (Zirk-Tmin) so wird Werkseinstellung Nein die Zirkulationspumpe in Betrieb genommen. Sie wird wie-...
-
Seite 41: Manuellbetrieb
FriWa Fehlermeldungen - Defekte Temperatursensoren werden gemeldet Meldungen Bilanzwert Folgende Werte werden bilanziert: - Betriebstage Regelung Bilanzwerte - Zapfmenge (Kaltwasserzulauf) - Größter Volumenstrom - Betriebsstunden Entladepumpe (P1) - Betriebsstunden Zirkulationspumpe (Pz) - Minimaltemperatur der Quelle (T-Q) - Maximaltemperatur der Quelle (T-Q) - Seite 54 FriWa...
- Seite 66 FriWa Notas...
- Seite 67 FriWa Notas...
- Seite 68 FriWa RESOL - Elektronische Regelungen GmbH Heiskampstraße 10 D - 45527 Hattingen Tel.: +49 (0) 23 24 / 96 48 - 0 Fax: +49 (0) 23 24 / 96 48 - 55 www.resol.de info@resol.de La ditta rappresentante / Distributed by / Ihr Fachhändler / Entregado por: Note Il design e le specifiche possono variare senza preavviso.
