Resol FlowSol E Installation Und Bedienung
  1. Anleitungen
  2. Marken
  3. Resol Anleitungen
  4. Controller
  5. FlowSol E
  6. Installation und bedienung

Resol FlowSol E Installation Und Bedienung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

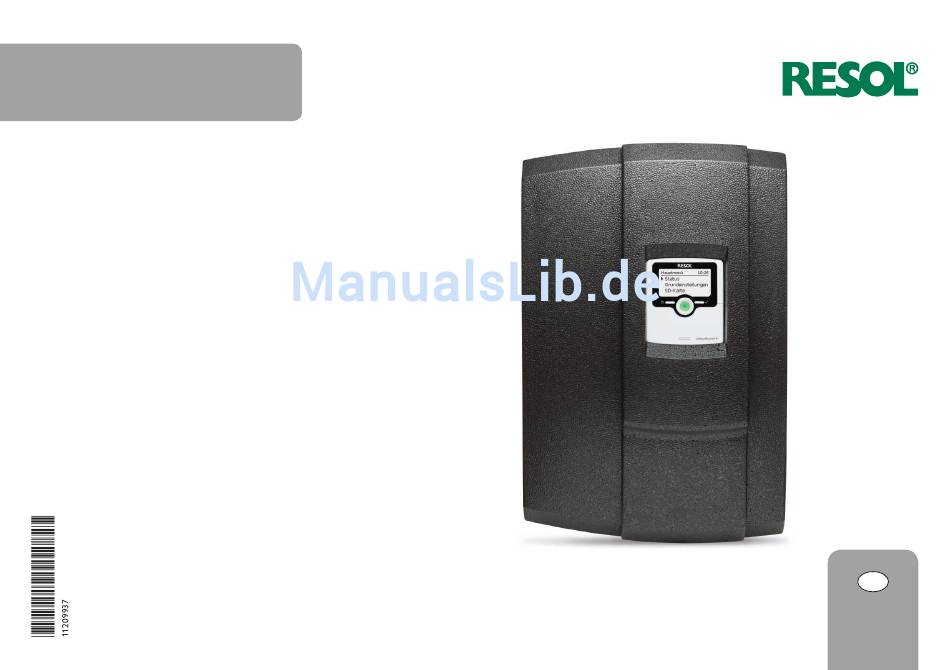

E
FlowSol
®
Handbuch für den
Fachhandwerker
Installation
Bedienung
Inbetriebnahme
de
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
www.resol.de
Bitte bewahren Sie diese Anleitung sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Resol FlowSol E

Inhaltszusammenfassung für Resol FlowSol E

  • Seite 1 ® Handbuch für den Fachhandwerker Installation Bedienung Inbetriebnahme Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de Bitte bewahren Sie diese Anleitung sorgfältig auf.

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Symbolerklärung Bitte beachten Sie die Sicherheitshinweise genau, um Gefahren und Schäden für WARNUNG! Warnhinweise sind mit einem Warndreieck gekennzeichnet! Menschen und Sachwerte auszuschließen. Î Es wird angegeben, wie die Gefahr vermieden werden kann! Vorschriften Beachten Sie bei Arbeiten die jeweiligen, gültigen Normen, Vorschriften und Richt- Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn sie nicht linien! vermieden wird.

  • Seite 3: Inhaltsverzeichnis

    FlowSol ® Die RESOL FlowSol E ist speziell für die Nutzung überschüssigen Stroms aus ® PV-Anlagen entwickelt worden. Das Messteil erkennt Überschussleistungen zuverlässig und der integrierte Regler leitet diese in eine stufenlos regelbare Elektroheizung, die einen Wasserspeicher erhitzt. So kann der überschüssige Strom als regenerative Wärme gespeichert, der Eigen- verbrauch erhöht und die Kosten für die konventionelle Heizung gesenkt werden...

  • Seite 4: Übersicht

    Übersicht Technische Daten Umwälzpumpe: • Hocheffizienzpumpe und Regler DeltaTherm E integriert ® Wilo Yonos PARA Z 15/7.0-PWM2 (Trinkwasser) • Integrierte Elektroheizung bis 3 kW, stufenlos regelbar und netzkonform Wilo Yonos PARA 15/7.0-PWM2 (Heizungswasser) • In allen Heizungs- und Warmwassersystemen nachrüstbar (Leistungsaufnahme der Pumpe: 3 …...

  • Seite 5: Korrosionsschutz

    Druckverlust / Pumpenkennlinie Verkalkungsschutz Hinweis Um Kalkablagerungen einzudämmen, die Betriebstemperatur so niedrig wie möglich halten. Die folgende Hygienevorschrift beachten: Um eine möglichst lange Lebensdauer des Heizelements zu gewährleisten, wird der Einsatz von Enthärtungsanlagen ab einer Wasserhärte > 8,5°dH empfohlen. Wilo Yonos Para Maßnahmen zur Wasserenthärtung: 15/7.0...

  • Seite 6: Systemübersicht

    Systemübersicht Montage Energie- Wandmontage zähler Regler Leistungsteil Messteil VBus ® VBus ® Î Den Montageort der Station bestimmen. Î 2 Löcher (Durchmesser 10mm, Lochabstand 407 mm) untereinander bohren und Dübel setzen. Î Die obere Schraube mit Unterlegscheibe festziehen, bis der Schraubenkopf ca. 1 cm Abstand zur Wand hat.

  • Seite 7: Elektrischer Anschluss

    Elektrischer Anschluss Î Das Steckerteil in das an der Grundplatte fest verschraubte Buchsenteil steck- WARNUNG! Elektrischer Schlag! Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Weitere Großverbraucher wie z. B. eine Waschmaschine dürfen nicht parallel an- Î Vor jedem Öffnen des Gehäuses das Gerät allpolig geschlossen werden.

  • Seite 8: Hydraulischer Anschluss Trinkwasserspeicher (Trinkwasser)

    Hydraulischer Anschluss Trinkwasserspeicher (Trinkwasser) Inbetriebnahme Vorlauf Wenn das System hydraulisch befüllt und betriebsbereit ist, die Netzverbindung des Leistungsteils herstellen. Der Regler muss über den VBus ® mit dem Leistungsteil (werkseitig angeschlossen) und dem Messteil verbunden sein. ACHTUNG! Sachschaden durch Überhitzung! Die Inbetriebnahme kann im nicht hydraulisch befüllten und betriebsbereiten System zu Schäden durch Überhitzung führen! Î...

  • Seite 9: Entlüften Der Flowsol ® E

    Entlüften der FlowSol ® Reinigung des Heizelementes Um das Heizelement zu reinigen, folgende Schritte ausführen: Î Das System mit Wasser befüllen. Î Das Heizelement ausbauen. Î Den Kugelhahn im Vorlauf in Servicestellung bringen (siehe Abbildung). Î Das Heizelement entgegen der normalen Strömungsrichtung mit geeigneter Reinigungslösung spülen.

  • Seite 10: Fehlersuche

    Fehlersuche Ersatzteilliste Liegt eine Fehlermeldung vor, wird diese im Display des Reglers angezeigt. Die Regleranleitung beachten! Störung Mögliche Ursache Behebung Pumpengeräusche Luft in der Anlage Anlage entlüften Zu geringer Wasserdruck Druck prüfen, ggf. erhöhen Verkalkter Wärmetauscher Entkalkung / Austausch Zu geringer Verschmutzte Drosselboh- Drosselbohrung reinigen, Volumenstrom...
  • Seite 12 Eine Verwendung außerhalb des Urheberrechts bedarf der jegliche Gewähr für die Vollständigkeit aller in dieser Anleitung veröffentlichten Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt insbe- Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin sondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen und die...
