- Seite 1 RESOL FlowCon B Montage Installation Bedienung Inbetriebnahme Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig www.resol.de durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
-
Seite 2: Inhaltsverzeichnis
Wir, die RESOL Elektronische Regelungen GmbH, D-45527 Gefahren und Schäden für Menschen und Sachwerte aus- Hattingen, erklären in alleiniger Verantwortung, dass das zuschließen. Produkt FlowCon B mit den folgenden Normen überein- stimmt: Vorschriften EN 55 014-1 Beachten Sie bei Arbeiten EN 60 730-1 - die gesetzlichen Vorschriften zur Unfallverhütung,... -
Seite 3: Technische Daten Und Funktionsübersicht

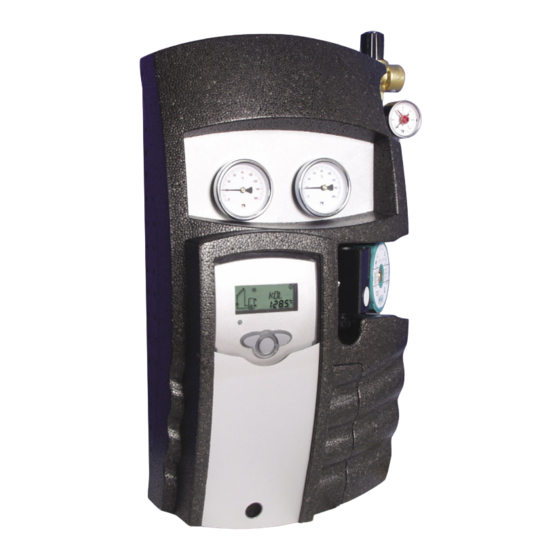

FlowCon B Vorbereitet für Integration des Reglers • B / BS DeltaSol ® Zeigerthermometer für Vor- und Rücklauf • Herausragendes Design • Rücklaufstrang mit Kugelhahn und ausstellbarer • Schwerkraftbremse Integrierter Durchflussmengenmesser • (Flowmeter) Sicherheitsgruppe mit Sicherheitsventil und Ma- • nometer KFE-Hahn zum Befüllen und Spülen der Anlage... -
Seite 4: Installation
FlowCon B 1. Installation Wandhalter der Solarstation Sicherheits-Kopfstück, mit Füll-KFE-Hahn Isolierung - Rückteil Manometer Regler Sicherheitsventil 6 bar Isolierung - Vorderteil Optional: ADG-Set Flowmeter Optional: Airstopp (Luftfang) Spül- KFE-Hahn Optional: Schneidring-Verschraubungen für Pumpe CU-Rohr Vorlauf-Kugelhahn IG-IG, mit integriertem Thermometer Rücklauf-Kugelhahn IG-IG, mit integriertem Thermometer 1.1Wandmontage... -
Seite 5: Schneidringverschraubungen (Optional)
FlowCon B Schrauben S6 x 60 AlleVerschraubungen sind werkseitig nicht fest angezogen, so dass in der Regel ein Nachziehen der Verschraubungen notwendig ist. Bei Inbetriebnahme auf Dichtigkeit prüfen (Druckprobe). 1.2Schneidringverschraubungen (optional) Zunächst die Überwurfmutter (2), dann den Messingschneidring (3) auf das Kupferrohr (1) schieben. -
Seite 6: Elektrotechnischer Anschluss
FlowCon B 1.4 Elektrotechnischer Anschluss Die Montage darf ausschließlich in trockenen Innenräumen Netzanschlussleitung und der Sensorleitungen auf getrennte erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Verlegung achten. Funktion an dem ausgewählten Ort keinen starken elektro- Um an die Anschluss-Klemmen des Reglers zu gelangen, ist magnetischen Feldern ausgesetzt sein darf. -
Seite 7: Inbetriebnahme
FlowCon B 2. Inbetriebnahme 2.1Befüllen, Spülen und Inbetriebnahme der Solarstation Anlagenflüssigkeit blasenfrei austritt. Den Prüfdruck · Den Druckschlauch an den Füll-KFE-Hahn am Si- wieder auf ca. 6 bar erhöhen und die Anlage auf Dich- cherheits-Kopfstück unterhalb des Manometers (11) tigkeit überprüfen. Bei deutlichem Druckabfall am anschließen und den KFE-Hahn öffnen. -
Seite 8: Schwerkraftbremsen
FlowCon B 2.3 Schwerkraftbremsen Die Schwerkraftbremsen (SKB) der Solarstation sind in den Kugelhähnen oberhalb der Umwälzpumpe und imVorlauf integriert und haben einen Öffnungsdruck von jeweils 200 mm Wassersäule. Zum vollständigen Entleeren der Anlage müssen die Schwerkraftbremsen geöffnet sein. Hierzu ist der Griff des Kugelhahnes in eine 45°-Stellung zu... -
Seite 9: Air-Stopp
Unser Angebot umfasst Hochtemperaturfühler, Flachanle- gefühler, Außentemperaturfühler, Raumtemperaturfühler, Rohranlegefühler und Einstrahlungssensoren, auch als Kom- plettfühler mit Tauchhülse. Überspannungsschutz Der RESOL Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (orts- nahe Gewitter etc. ) eingesetzt werden. Flowmeter Wenn sie eine Wärmemengenbilanzierung realisieren... - Seite 10 FlowCon B Notizen | 10...
- Seite 11 FlowCon B Notizen 11 |...
-
Seite 12: Ihr Fachhändler
FlowCon B RESOL - Elektronische Regelungen GmbH Heiskampstraße 10 D - 45527 Hattingen Tel.: +49 (0) 23 24 / 96 48 - 0 Fax: +49 (0) 23 24 / 96 48 - 55 www.resol.de info@resol.de Ihr Fachhändler: Anmerkungen Das Design und die Spezifikationen können ohne Vorankündigung geändert werden.
